Определение параметров STP для LAG
Страница STP LAG Settings (Параметры STP для LAG) содержит поля для назначения параметров STP для объединенных портов. Чтобы открыть
страницу STP LAG Settings (Параметры STP для LAG), выберите Switch (Коммутатор)® Spanning Tree (Протокол STP)® LAG Settings (Параметры LAG)
на панели дерева .

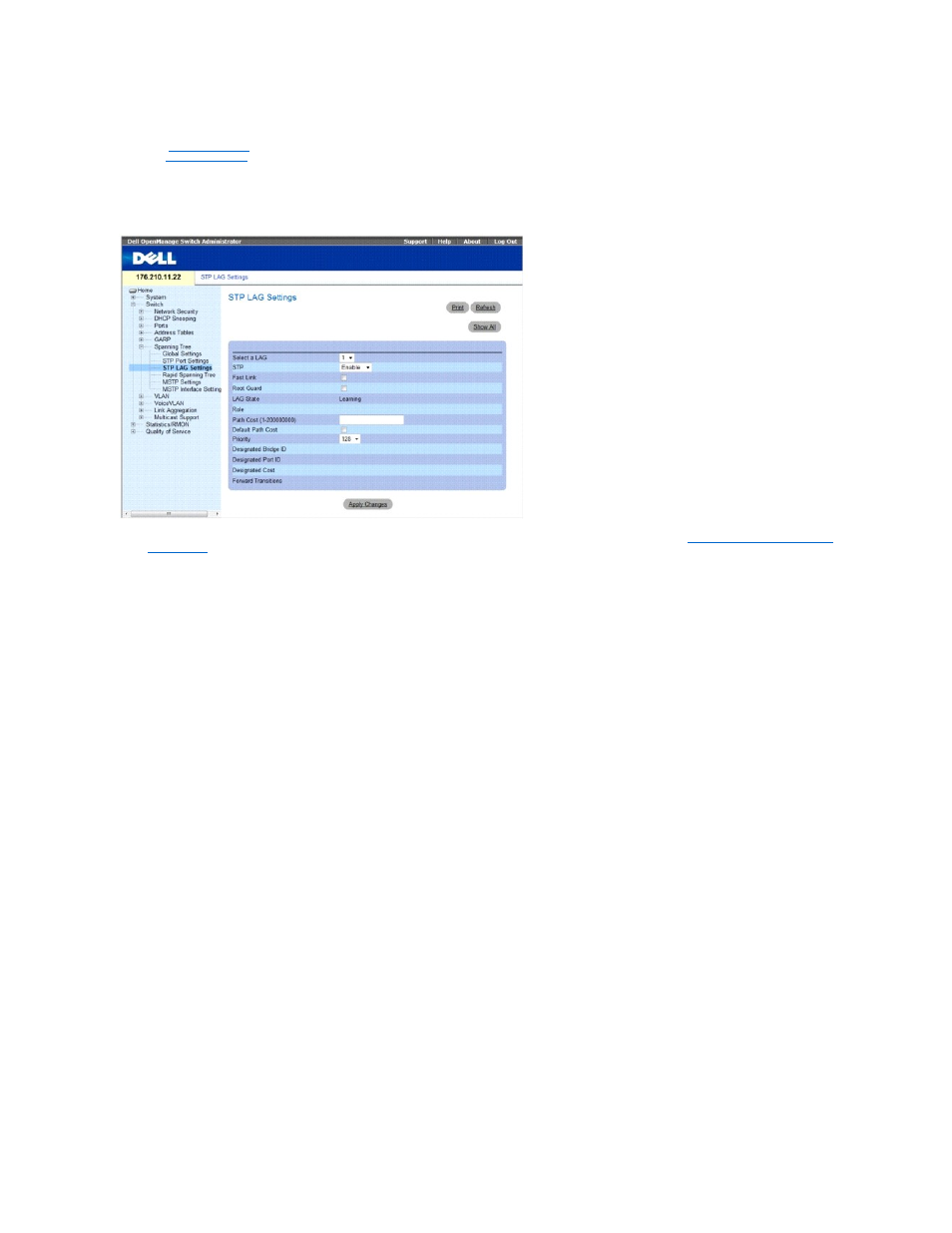

Рис . 7-34. Страница STP LAG Settings (Параметры STP для LAG)
l Select a LAG (Выбор LAG). Группа LAG, определенная пользователем. Дополнительную информацию см. в разделе Определение принадлежности
к группе LAG .
l STP (Протокол STP). Включает или отключает протокол STP для группы LAG.
l Fast Link (Быстрая связь). Включает режим быстрой связи для LAG. Если режим быстрой связи для группы LAG включен, то LAG State (Состояние
LAG) автоматически переводится в состояние Forwarding (Пересылка) сразу после появления связи. Режим Fast Link (Быстрая связь) оптимизирует
время
, которое требуется протоколу STP для сходимости. Для сходимости протокола STP в больших сетях может потребоваться от 30 до 60
секунд .
l Root Guard. Когда функция отмечена флажком, это предотвращает назначение устройств за пределами ядра сети в качестве корня по
протоколу STP.
l LAG State (Состояние LAG). Текущее состояние протокола STP для группы LAG. Если этот параметр включен, действие пересылки, которое
выполняется с трафиком , определяется по состоянию LAG. Если мост выявляет неполадки в работе группы LAG, то она переводится в состояние
Broken (Оборвано). Ниже указаны возможные состояния LAG.
¡ Disabled (Отключена). Группа LAG в данный момент отключена.
¡ Blocking (Блокирование). Группа LAG в данный момент заблокирована и не может использоваться для передачи трафика или
распознавания MAC-адресов.
¡ Listening (Прослушивание). LAG находится в режиме прослушивания и не может использоваться для передачи трафика или распознавания
MAC-адресов.
¡ Learning (Распознавание). LAG находится в режиме распознавания и не может пересылать трафик, но может распознавать новые MAC-
адреса .
¡ Forwarding (Пересылка). LAG находится в режиме передачи и может пересылать трафик и распознавать новые MAC-адреса.
¡ Broken (Оборвано). LAG функционирует неправильно, и ее нельзя использовать для пересылки трафика.
l Role (Роль). Отображение роли порта, назначаемого алгоритмом STP для указания для путей STP. Ниже указаны возможные значения.
¡ Root (Корневой). Предоставляет путь с наименьшими затратами для пересылки пакетов в корневой коммутатор.
¡ Designated (Назначенный). указывает порт или группу LAG, с помощью которых назначенный коммутатор подключен к LAN.
¡ Alternate (Альтернативный). Предлагает альтернативный путь к корневому коммутатору из корневого интерфейса.
¡ Backup (Резервный). Предлагает резервный путь к указанному пути порта к «листьям» протокола STP. Резервные порты требуются только
в том случае , когда два порта соединены в петлю с помощью соединения «точка-точка» или когда LAN имеет два или более соединений к
сегменту с общим доступом .
¡ Disabled (Отключено). Порт не участвует в соединении по протоколу STP.
l Path Cost (1-200000000) (Стоимость пути). Доля, которую эта группа LAG вносит в стоимость пути к корню. Стоимость пути может иметь
большее или меньшее значение и используется для пересылки трафика в случае переопределения маршрута пути . Стоимость пути может иметь
значения от 1 до 200000000. Если выбран короткий метод стоимости пути, стоимость LAG по умолчанию будет иметь значение 4. Если выбран
длинный метод стоимости пути , стоимость LAG по умолчанию будет иметь значение 20000.
l Default Path Cost (Стандартная стоимость пути). Когда установлен этот флажок, для стоимости пути LAG восстанавливается значение по
умолчанию .
l Priority (Приоритет). Значение приоритета для группы LAG. Значение приоритета влияет на выбор LAG, когда на мосту два порта соединены в
петлю . Значения приоритета находятся в диапазоне от 0 до 240 с шагом 16.
l Designated Bridge ID (Идентификатор назначенного моста). Идентификатор приоритета и MAC-адрес назначенного моста.
