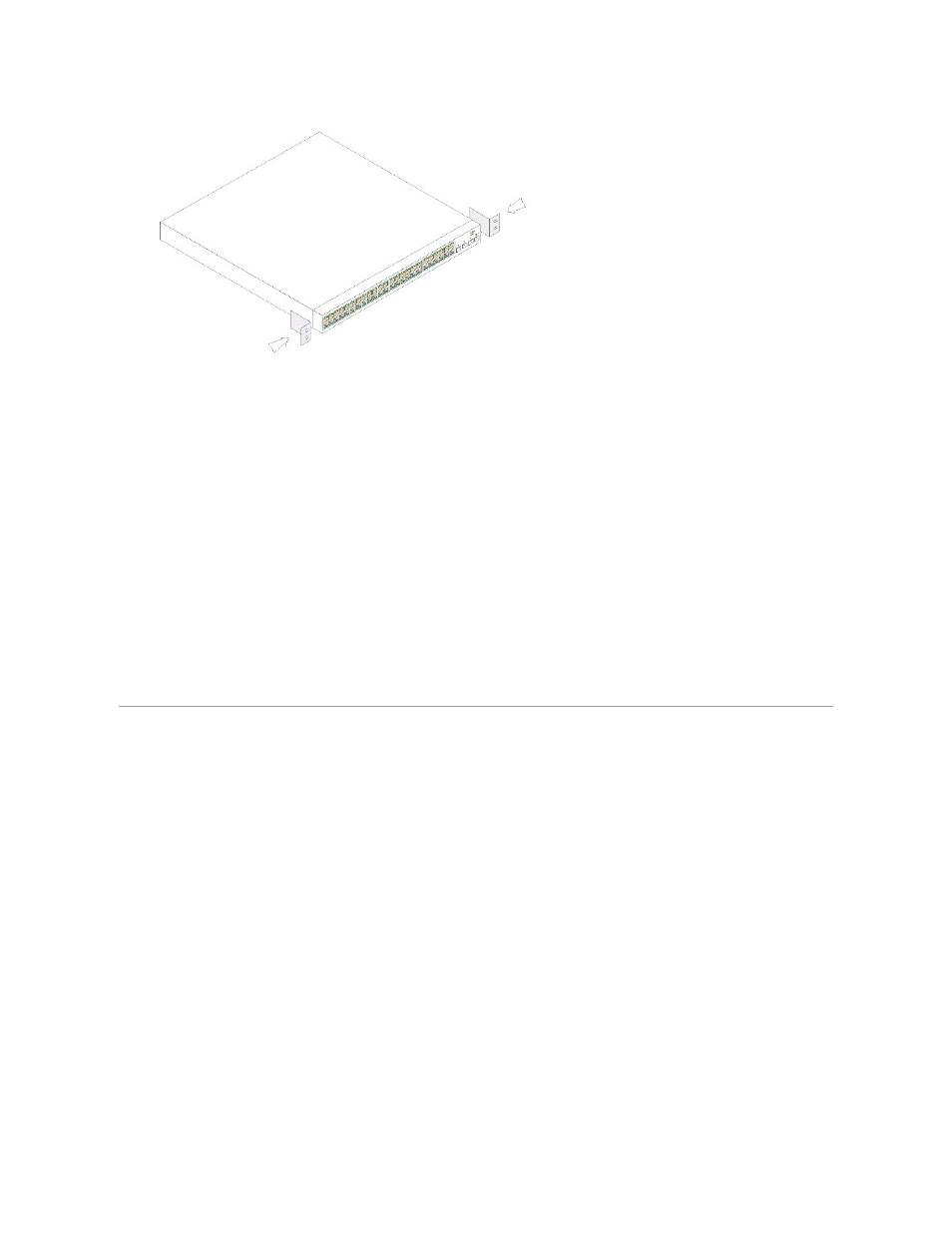

2. Вставьте прилагаемые винты в отверстия и затяните с помощью отвертки .
3. Повторите то же самое для кронштейна установки в стойку с другой стороны устройства .
4. Вставьте устройство в 19-дюймовую стойку так, чтобы установочные отверстия на устройстве были совмещены с крепежными отверстиями в
стойке .
5. Прикрепите устройство к стойке с помощью винтов (не входят в комплект). Сначала затяните нижнюю пару винтов, а затем верхнюю. Это
гарантирует равномерное распределение веса устройства во время установки . Убедитесь, что вентиляционные отверстия не закрыты.
Установка устройства без стойки
Если устройство не устанавливается в стойку , его следует установить на ровной поверхности. Эта поверхность должна выдерживать вес устройства и
кабелей .
1. Прикрепите резиновые ножки к устройству .
2. Установите устройство на ровную поверхность , оставив по 5,08 см (2 дюйма) с каждой стороны и 12,7 см (5 дюймов) сзади.
3. Убедитесь , что обеспечивается достаточная вентиляция устройства.
Подключение к устройству
Для настройки устройство необходимо подключить к терминалу .
Подключение устройства к терминалу
На устройстве имеется порт консоли , который позволяет выполнять подключение к настольному компьютеру с программным обеспечением эмуляции
терминала для контроля и настройки устройства . Разъем порта консоли представляет собой штырьковый разъем DB-9, выполненный в виде разъема
DTE (data terminal equipment).
Для использования порта консоли требуется следующее :
l VT100-совместимый терминал или настольный или переносной компьютер с последовательным портом, на котором установлено программное
обеспечение эмуляции терминала VT100.
l Кроссоверный кабель RS-232 с гнездовым разъемом DB-9 для порта консоли и соответствующим разъемом для терминала.
Чтобы подключить терминал к порту консоли устройства , выполните следующие действия:
1. Подсоедините кроссоверный кабель RS-232 к терминалу, на котором запущено программное обеспечение эмуляции терминала VT100.
2. Настройте программу эмуляции терминала следующим образом .
a. Выберите соответствующий последовательный порт (последовательный порт 1 или последовательный порт 2) для подключения к консоли.
b. Задайте скорость передачи данных 9600 бод.
c. Задайте следующий формат данных : 8-битные данные, 1 стоповый бит, без контроля четности.
