Определение параметров группы LAG группы VLAN
На странице VLAN LAG Setting (Параметры LAG для порта) приведены параметры для управления группами LAG, входящими в состав VLAN. Сети VLAN
состоят из отдельных портов или групп LAG. Непомеченные пакеты, поступающие на устройство, помечаются с помощью идентификатора групп LAG в
соответствии с идентификатором PVID. Чтобы открыть страницу VLAN LAG Setting (Параметры группы LAG сети VLAN), выберите Switch (Коммутатор)
® VLAN® LAG Settings (Параметры группы LAG) на панели дерева.

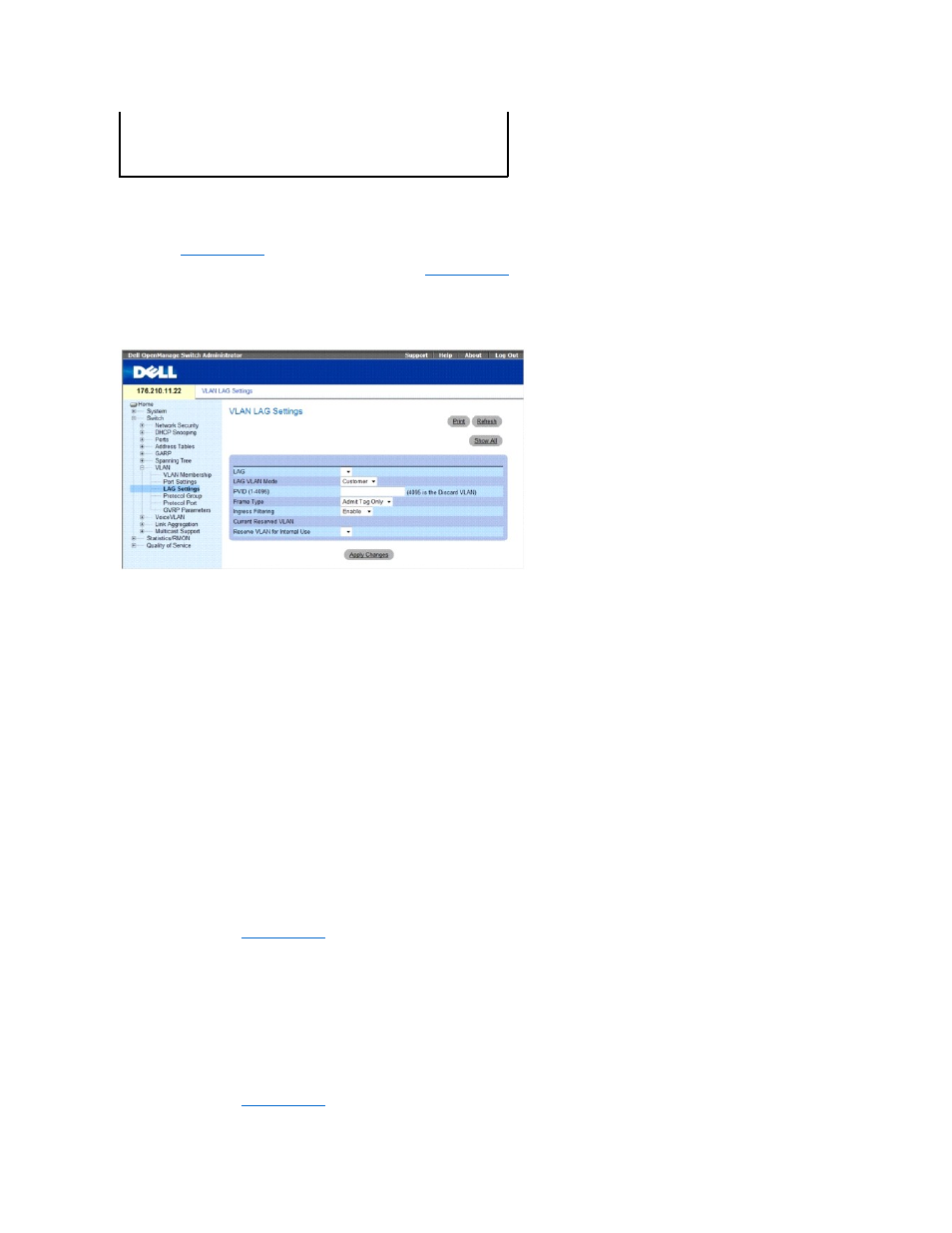

Рис . 7-44. Страница VLAN LAG Setting (Параметры группы LAG сети VLAN)
l LAG. Номер LAG, входящей в сеть VLAN.
l LAG VLAN Mode (Режим LAG VLAN). Режим VLAN LAG. Возможные значения:
¡ General (Общий). Порт принадлежит нескольким группам VLAN, каждая из них определена пользователем как помеченная или
непомеченная (дуплексный режим 802.1Q).
¡ Access (Доступна). Группа LAG принадлежит одной непомеченной группе VLAN.
¡ Trunk (Транк). LAG принадлежит группе VLAN, в которой все порты помечаются (кроме необязательной «родной» VLAN).
l PVID. Присваивает идентификатор VLAN непомеченным пакетам. Возможные значения: 1-4095. VLAN 4095 определяется в соответствии со
стандартом и принятой практикой в отрасли , как «discard VLAN». Пакеты, определенные в эту группу VLAN, опускаются.
l Frame Type (Тип кадра). Тип пакетов, принимаемый группой LAG. Возможные значения:
¡ Admit Tag Only (Разрешить только помеченные). Группа LAG принимает только помеченные пакеты.
¡ Admit All (Разрешить все). Группа LAG принимает и помеченные, и непомеченные пакеты.
l Ingress Filtering (Фильтрация на входе). Включает или отключает фильтрацию на входе для LAG. При фильтрации на входе отклоняются
пакеты , предназначенные для групп VLAN, к которым не принадлежит определенный порт.
l Current Reserve VLAN (Текущая резервная группа VLAN). группа VLAN в настоящее время выделенная в качестве резервной группы VLAN.
l Reserve VLAN for Internal Use (Резервная группа VLAN для внутреннего использования). Группа VLAN, назначенная в качестве резервной
группы VLAN после выполнения сброса устройства.
Назначение параметров группы LAG группы VLAN:
1. Откройте страницу VLAN LAG Setting (Параметры группы LAG сети VLAN).
2. Выберите LAG в раскрывающемся меню LAG и заполните поля на странице.
3. Нажмите кнопку Apply Changes (Применить изменения).
Параметры группы LAG сети VLAN будут определены, а устройство обновлено.
Отображение таблицы групп LAG для VLAN
1. Откройте страницу VLAN LAG Setting (Параметры группы LAG сети VLAN).
Console (config-if)# switchport general pvid 234
Console (config-if)# switchport general allowed vlan add 1,2,5,6 tagged
Console (config-if)# switchport general ingress-filtering disable
