Описание аппаратного обеспечения
Руководство пользователя систем Dell™ PowerConnect™ 54xx
Конфигурации портов устройства
Физические размеры
Описания индикаторов
Компоненты оборудования
Конфигурации портов устройства
Описание портов передней панели систем серии PowerConnect 54xx
Системы серии PowerConnect 54xx оборудованы следующими портами.
l 24/48 портов для медного кабеля - порты RJ-45, назначенные как порты 10/100/1000 BaseT Gigabit Ethernet
l 4 порта для оптоволоконного кабеля - назначены как порты Gigabit
l Порт терминала - порт консоли RS-232

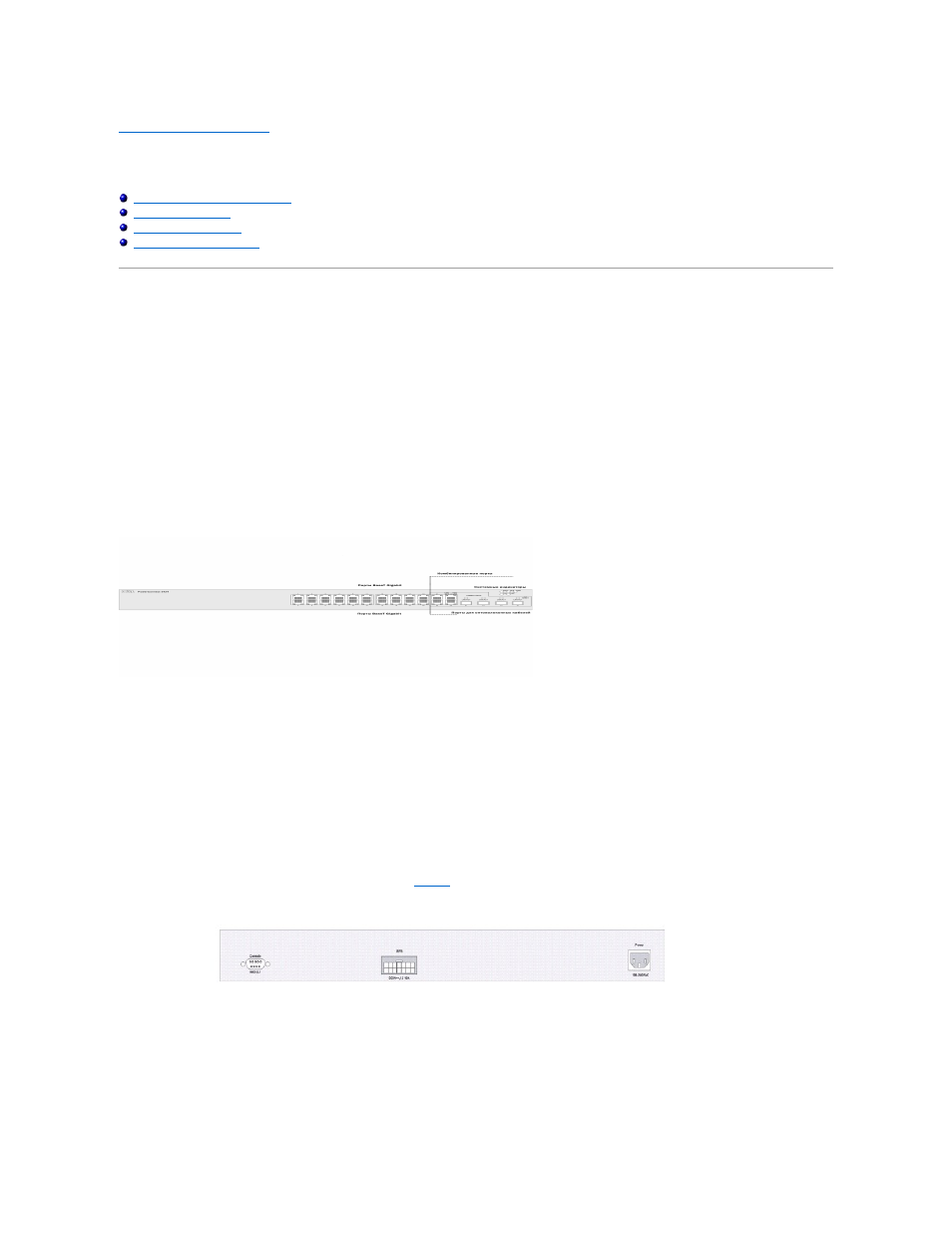

На следующем рисунке изображена передняя панель систем серии PowerConnect 54xx.
Рис 2-1. Передняя панель устройства PowerConnect 5424
На передней панели располагаются порты с 1 по 24/48. Это порты RJ-45 для медного кабеля, назначенные как 10/100/1000 Мбит/с и поддерживающие
дуплексный и полудуплексный режимы . Также имеется четыре порта SFP для оптоволоконных кабелей, назначенные как комбинированные порты 21-
24/45-48. Комбинированный порт представляет собой один логический порт, имеющий два физических подключения. Одновременно только одно
физическое соединение может быть активно
, поэтому активными могут быть медные порты или эквивалентные порты для оптоволоконных кабелей, но
не оба вида портов одновременно . Порты верхнего ряда обозначены нечетными числами, а порты нижнего ряда четными числами.
На передней панели установлены светодиодные индикаторы устройства и кнопка перезагрузки , которая используется для перезагрузки устройства в
ручном режиме .
Устройство автоматически определяет , является ли подключенный к порту RJ-45 кабель кроссоверным или кабелем прямого подключения, и работает в
обоих случаях .
Описание портов задней панели системы PowerConnect
На задней панели находятся разъемы питания , показанные на рис . 2-2 .
Рис . 2-2. Задняя панель устройства
На задней панели устройства находятся два разъема питания и порт консоли RS-232. Для общего использования имеется разъем источника питания
переменного тока , который можно подключить к источникам 110 В или 220 В.
Разъем источника питания постоянного тока используется для подключения резервного источника питания в случае сбоя в работе источника
переменного тока
.
Порты устройства
