Порты SFP
Порт SFP - это компактный оптический модульный трансивер, поддерживающий горячую замену и обеспечивающий высокую скорость передачи
данных . Он назначен как 1000Base-SX или LX.
Порт консоли RS-232
Один разъем DB-9 для последовательного соединения терминала, использующийся для отладки программ, загрузки программного обеспечения и т.д.
Скорость передачи данных по умолчанию 9600 бод. Скорость передачи данных можно настроить в диапазоне от 2400 до 38400 бод.

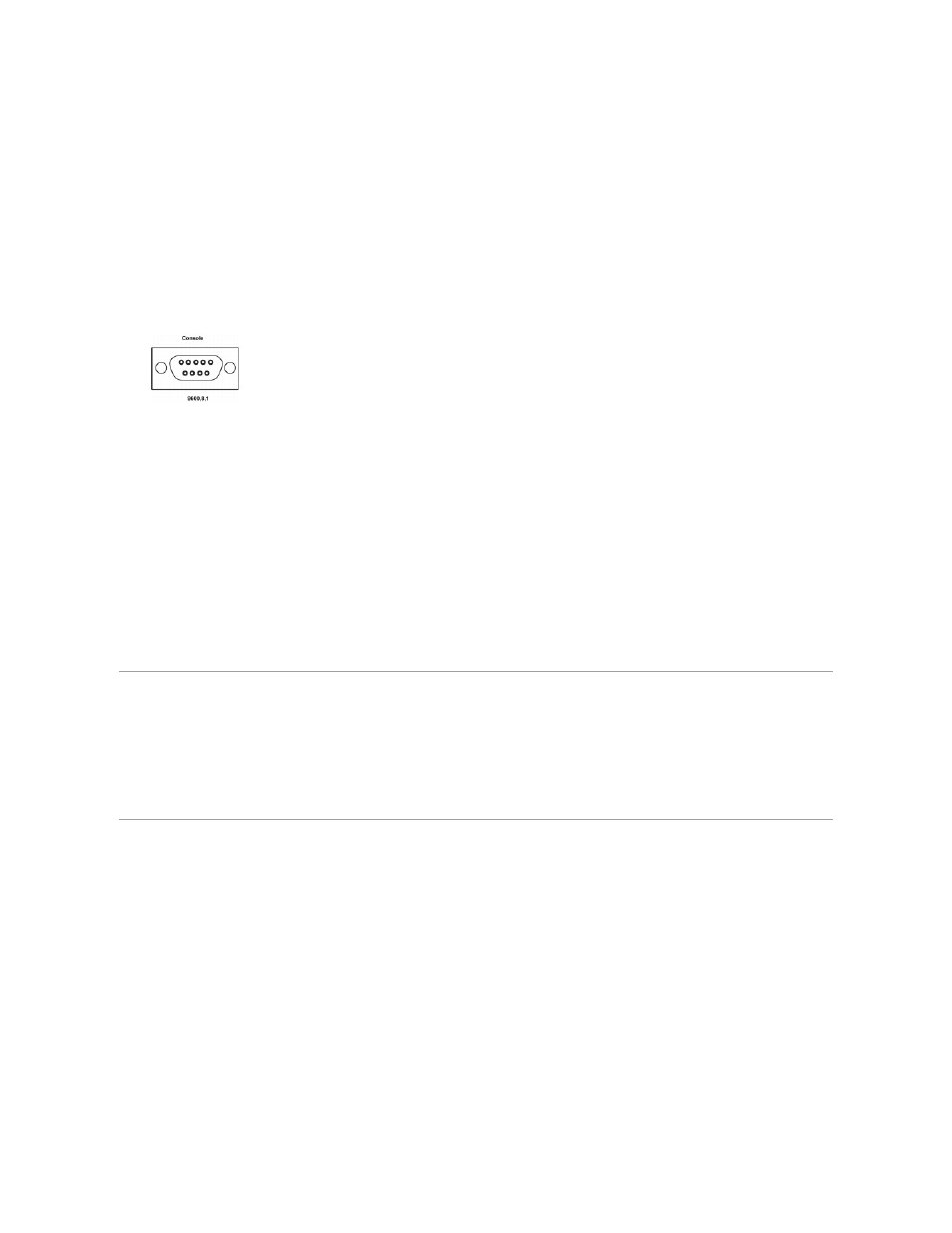

Рис . 2-3. Порт консоли
Комбинированные порты
Комбинированный порт представляет собой один логический порт , имеющий два физических подключения.
l Разъем RJ-45 для подключения кабеля медной витой пары
l Разъем SFP для подключения различных оптоволоконных модулей
В комбинированном порту одновременно можно использовать только одно из двух физических соединений . Функции порта и доступные элементы
управления портом определяются используемым физическим соединением .
Система автоматически определяет устройство , подключенное к комбинированному порту, и использует эту информацию для всех операций и
интерфейсов управления .
Если имеются порты RJ-45 и SFP и разъем подключен к порту SFP, порт SFP активен, если только медный разъем порта Base-T с таким же номером не
подключен и не установлено соединение .
Переключение с разъема RJ-45 на SFP (или наоборот) возможно без перезагрузки системы или сброса.
Фактические размеры
Устройство имеет следующие физические размеры .
l Высота - 44 мм (1,73 дюйма)
l Ширина - 440 мм (17,32 дюйма)
l Длина - 255 мм (10,03 дюйма)
Описания индикаторов
На передней панели находятся светодиоды (индикаторы), которые показывают состояние связи, питания, вентиляторов и системы диагностики.
Индикаторы портов
Индикаторы порта 10/100/1000 Base-T
У каждого порта 10/100/1000 Base-T имеется два индикатора. Параметры скорости/соединения/активности указываются на левом индикаторе, а
дуплексный режим - на правом индикаторе.
Рис . 2-4. Индикаторы порта RJ-45 10/100/1000 BaseT
