Инструкция по эксплуатации Dell PowerConnect 5424
Страница 110
¡
Admit All (Разрешить все). Порт принимает и помеченные, и непомеченные пакеты.
l
Ingress Filtering (Фильтрация на входе). Включает или отключает фильтрацию на входе для порта. При фильтрации на входе отклоняются
пакеты
, предназначенные для групп VLAN, к которым не принадлежит определенная группа LAG.
l
Current Reserve VLAN (Текущая резервная группа VLAN). Группа VLAN в настоящее время выделенная системой в качестве резервной группы
VLAN.
l
Reserve VLAN for Internal Use (Резервная группа VLAN для внутреннего использования). Группа VLAN, выбранная пользователем в качестве
резервной группы
VLAN, если она не используется системой.
Назначение параметров порта
1.
Откройте страницу
(Параметры VLAN для порта).
2.
Выберите порт
, для которого необходимо назначить параметры, в раскрывающемся списке Port (Порт).
3.
Введите значения в необходимые поля
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры порта
VLAN будут определены, а устройство будет обновлено.
Отображение таблицы портов
VLAN
1.
Откройте страницу
(Параметры VLAN для порта).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
VLAN Port Table (Таблица портов VLAN).

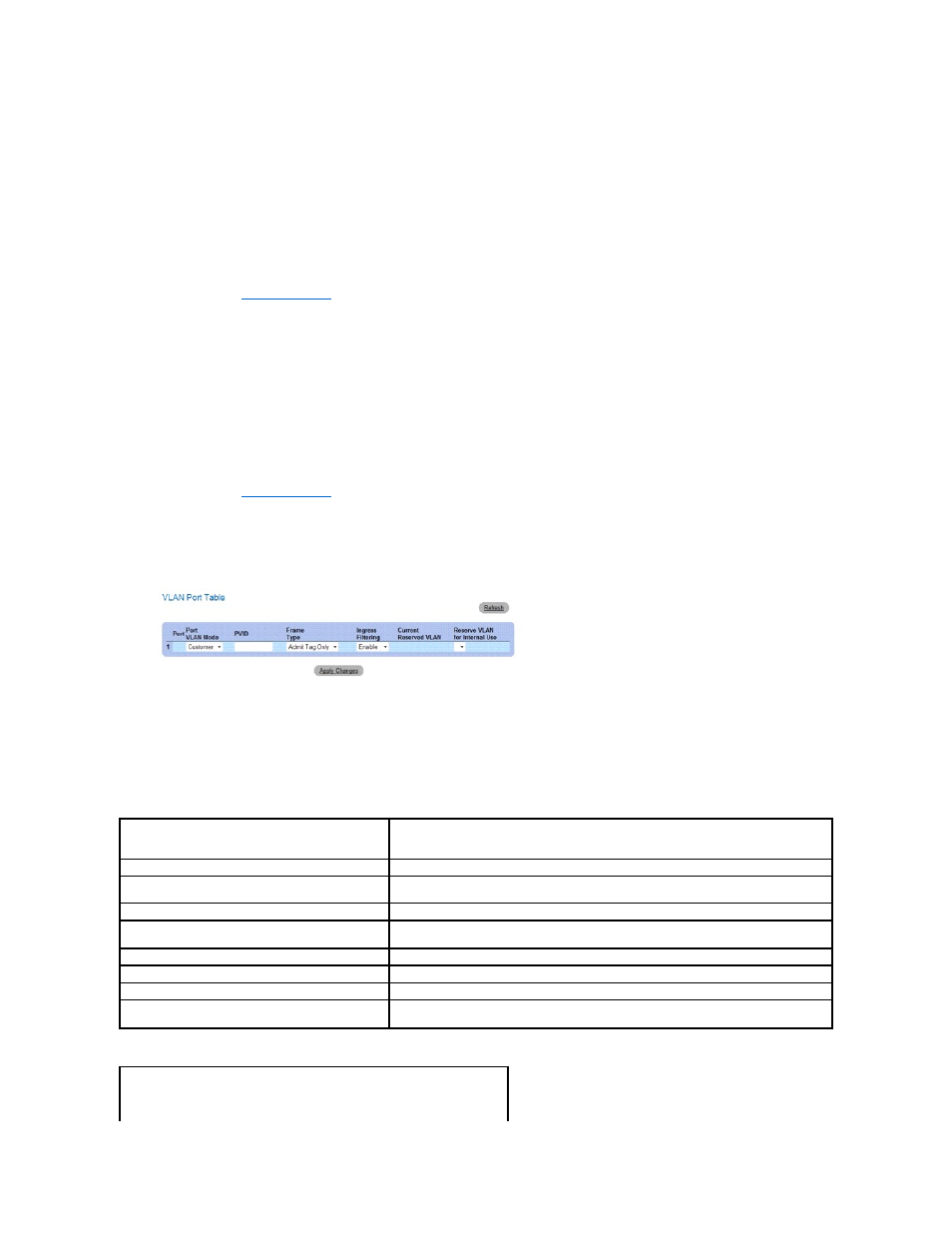

Рис
. 7-43. VLAN Port Table (Таблица портов VLAN)
Назначение портов в
VLAN с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для назначения портов для групп
VLAN.
Таблица
7-28. Команды консоли для назначения портов в группы VLAN
Далее приведен пример команд консоли
.
Команда консоли
Описание
switchport mode {customer | access | trunk | general}
Настраивает режим принадлежности
VLAN для порта.
switchport trunk native vlan идентификатор_vlan
Определяет принадлежность порт указанной группе
VLAN, а идентификатор VLAN как
«идентификатор
VLAN по умолчанию для порта (PVID)».
switchport general pvid идентификатор_vlan
Настраивает идентификатор порта
VLAN (PVID), если интерфейс работает в общем режиме.
switchport general allowed vlan add список_сетей_vlan
[
tagged | untagged]
Добавляет или удаляет группы
VLAN из порта, работающего в общем режиме.
switchport general acceptable-frame-types tagged-only Отбрасывает непомеченные входящие пакеты.
switchport general ingress-filtering disable
Отключает фильтрацию на входе для порта
.
shutdown
Отключает интерфейсы
.
set interface active {ethernet интерфейс | port-
channel номер_канала_порта}
Вновь активизирует интерфейс
, отключенный по причинам безопасности.
Console (config)# interface range ethernet g18 -20
Console (config-if)# switchport mode access
