Использование Dell OpenManage Switch Administrator
Руководство пользователя систем Dell™ PowerConnect™ 54xx
Элементы интерфейса
Использование кнопок программы Switch Administrator
Запуск приложения
Доступ к устройству с помощью консоли
Использование консоли
В этом разделе представлено описание интерфейса пользователя
.
Элементы интерфейса
Домашняя страница содержит следующие панели :
l Панель дерева . Расположена в левой части домашней страницы и представляет собой развертываемое дерево параметров и их компонентов.
l Панель устройства . Расположена с правой стороны домашней страницы и отображает вид устройства, информационную или табличную
область и инструкции по настройке .

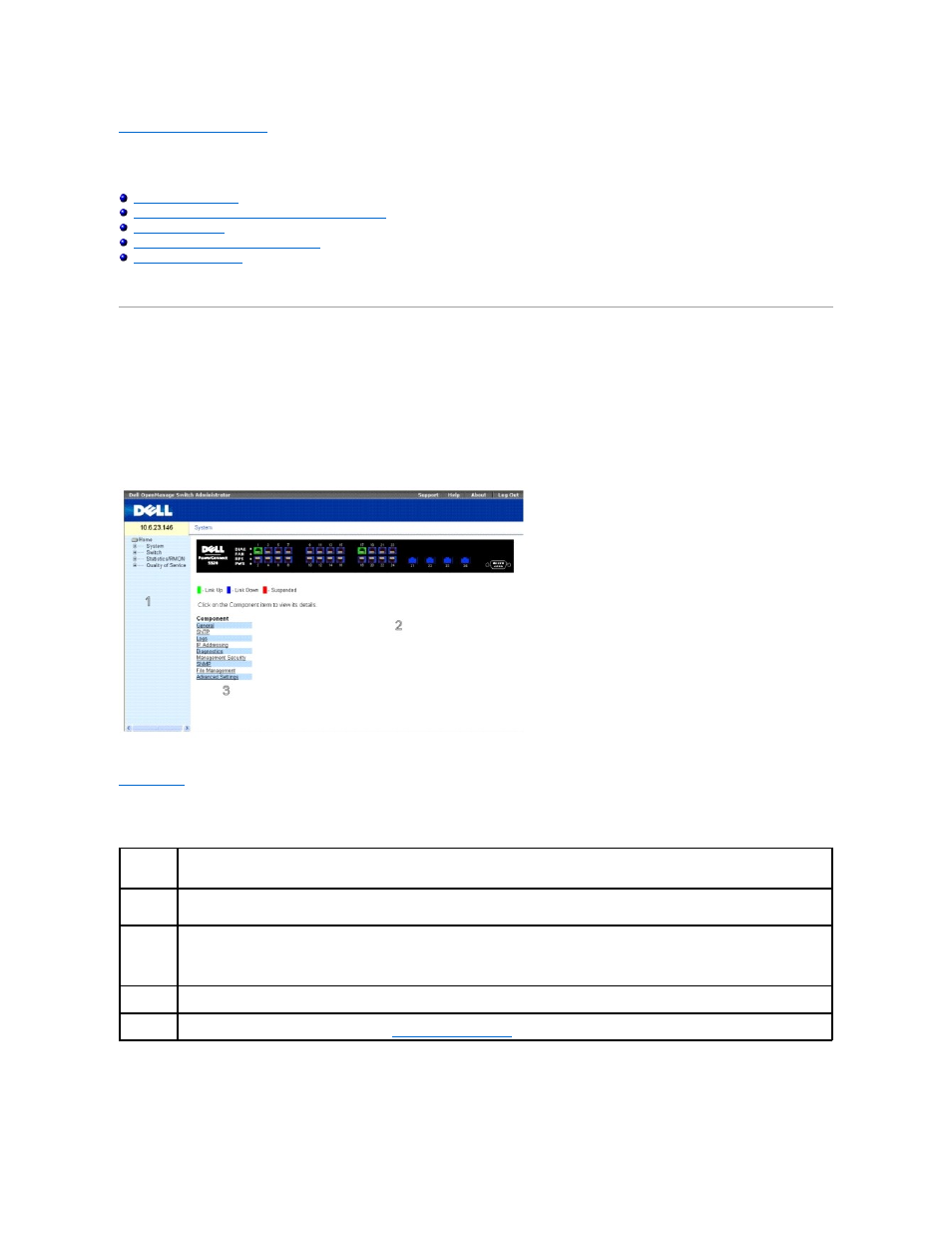

Рис . 5-1. Компоненты программы Switch Administrator
В таблице 5-1 приведен список компонентов интерфейса с соответствующими номерами.
Табл . 5-1. Компоненты интерфейса
Представление устройства
Домашняя страница PowerConnect содержит рисунок передней панели устройства.
Компонент Название
1 Панель дерева содержит список различных параметров устройства . Ветви дерева можно раскрывать для просмотра всех компонентов
параметра или сворачивать , скрывая эти компоненты. Чтобы расширить панель дерева для просмотра полного названия компонента,
перетащите вертикальную полосу прокрутки вправо .
2 На панели устройства приведены сведения о портах устройства , текущей настройке и состоянии устройства, табличная информация и
компоненты параметров .
В зависимости от выбранного параметра , в нижней области панели устройства отображается прочая информация об устройстве и
диалоговые окна для настройки параметров .
3 В списке компонентов приведен список компонентов параметров . Компоненты также можно просмотреть, раскрыв параметр на панели
дерева .
4 Информационные кнопки предоставляют доступ к сведениям об устройстве , а также доступ на веб-узел поддержки Dell.
Дополнительную информацию см . в разделе Информационные кнопки .
