Далее приведен пример команд консоли .
Настройка протокола Multiple Spanning Tree
Протокол MSTP сопоставляет сети VLAN в экземплярах STP. Данный протокол обеспечивает другой сценарий выравнивания нагрузки. Например, при
блокировке порта A в одном экземпляре STP этот порт переходит в состояние Forwarding State (состояние пересылки) в другом экземпляре STP.
Кроме того , пакеты, назначенные разным VLAN, передаются через разные пути в областях MST. Областями являются один или несколько мостов Multiple
Spanning Tree, по которым передаются кадры. Чтобы открыть страницу MSTP Settings (Параметры MSTP), выберите Switch (Коммутатор)® Spanning
Tree (Протокол STP)® MSTP Settings (Настройка области MSTP) на панели дерева.

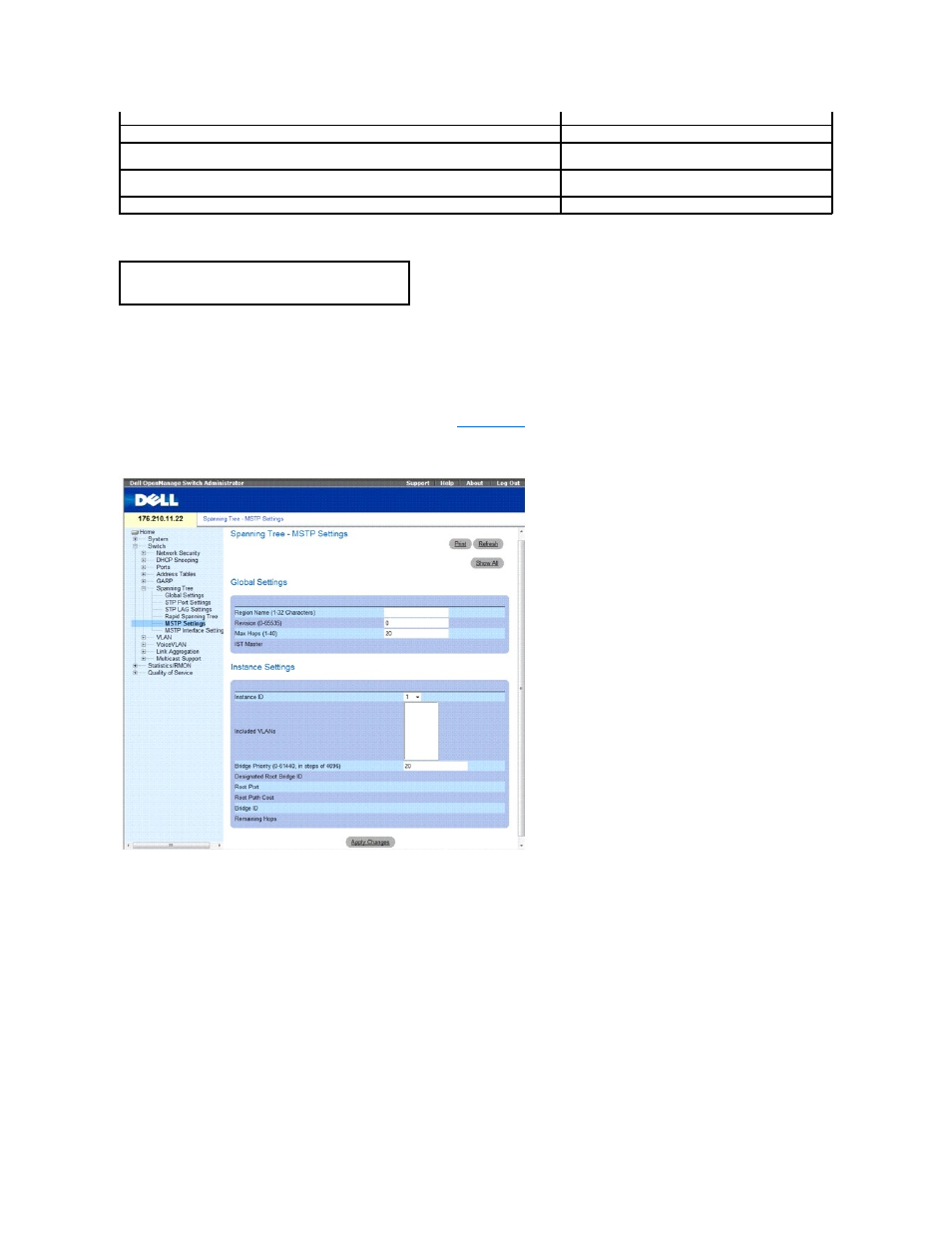

Рис . 7-36. Страница MSTP Settings (Параметры MSTP)
l Region Name (1-32) (Имя области). Указывает имя области MSTP, определяемое пользователем.
l Revision (0-65535) (Версия). Указывает 16-битное число без знака, определяющее версию текущей настройки MST. Номер версии необходим
для настройки MST. Возможные значения поля: 0-65535.
l Max Hops (1-40) (Максимальное число узлов). Указывает общее число узлов, возникающих в определенной области, перед тем как пакеты BPDU
будут отброшены . После того как пакеты BPDU будут отброшены, срок хранения информации о порте истечет. Возможные значения поля: 1-40.
Значение по умолчанию : 2 узла.
l IST Master (Мастер IST). Указывает идентификатор мастера Internal Spanning Tree. IST Master (Мастер IST) - корень указанного экземпляра.
l Instance ID (Идентификатор экземпляра). Определяет экземпляр протокола MSTP. Диапазон значений поля: 0-15.
l Included VLANs (Включаемые VLAN). Привязка выбранных VLAN к выбранному экземпляру. Каждая сеть VLAN принадлежит одному экземпляру.
l Bridge Priority (0-61440, in steps of 4096) (Приоритет моста). Указывает приоритет устройства для выбора экземпляра протокола STP.
Диапазон значений поля : 0-61440.
l Designated Root Bridge ID (Идентификатор назначенного корневого моста). Указывает идентификатор моста с самой низкой стоимостью пути к
идентификатору экземпляра .
l Root Port (Корневой порт). Указывает корневой порт выбранного экземпляра.
l Root Path Cost (Стоимость пути к корю). Указывает стоимость пути выбранного экземпляра.
Команда консоли Описание
spanning-tree link-type {point-to-point | shared} Переопределяет тип связи по умолчанию .
spanning tree mode {stp | rstp} Настраивает работающий в данный момент протокол
STP.
clear spanning-tree detected-protocols [ethernet интерфейс | port-channel
номер
_канала_порта]
Перезапускает процесс миграции протоколов .
show spanning-tree [ethernet интерфейс | port-channel номер_канала_порта] Отображает конфигурацию протокола STP.
Console (config)# interface ethernet g5
Console(config-if)# spanning-tree link-type shared
