Запуск диагностики кабелей
Страница Diagnostics (Диагностика) содержит ссылки на страницы, которые используются для виртуального тестирования медных и оптоволоконных
кабелей . Чтобы открыть страницу Diagnostics (Диагностика), на панели дерева выберите System (Система)® Diagnostics (Диагностика).
Просмотр диагностики медных кабелей
Страница Integrated Cable Test for Copper Cables (Интегрированное тестирование медных кабелей) содержит поля для выполнения тестирования
медных кабелей . В ходе тестирования кабеля отображается информация о неисправностях кабеля, времени выполнения последнего теста кабеля и
типе неисправности кабеля . В тестах используется технология TDR (Time Domain Reflectometry) для проверки качества и характеристик медного кабеля,
подключенного к порту . Можно тестировать кабели длиной до 120 метров. Проверка кабелей выполняются при отключенных портах. Исключение
составляет тест примерной длины кабеля (Approximated Cable Length). Длина кабеля, возвращаемая процедурой тестирования, усредняется до
следующих величин : до 50 метров, от 50 до 80 метров, от 80 до 110 метров, от 110 до 120 метров или более 120 метров. Отклонение может
составлять до 20 метров.
Чтобы открыть страницу Integrated Cable Test for Copper Cables (Интегрированное тестирование медных кабелей), на панели дерева выберите
System (Система)® Diagnostics (Диагностика)® Integrated Cable Test (Интегрированное тестирование кабеля).

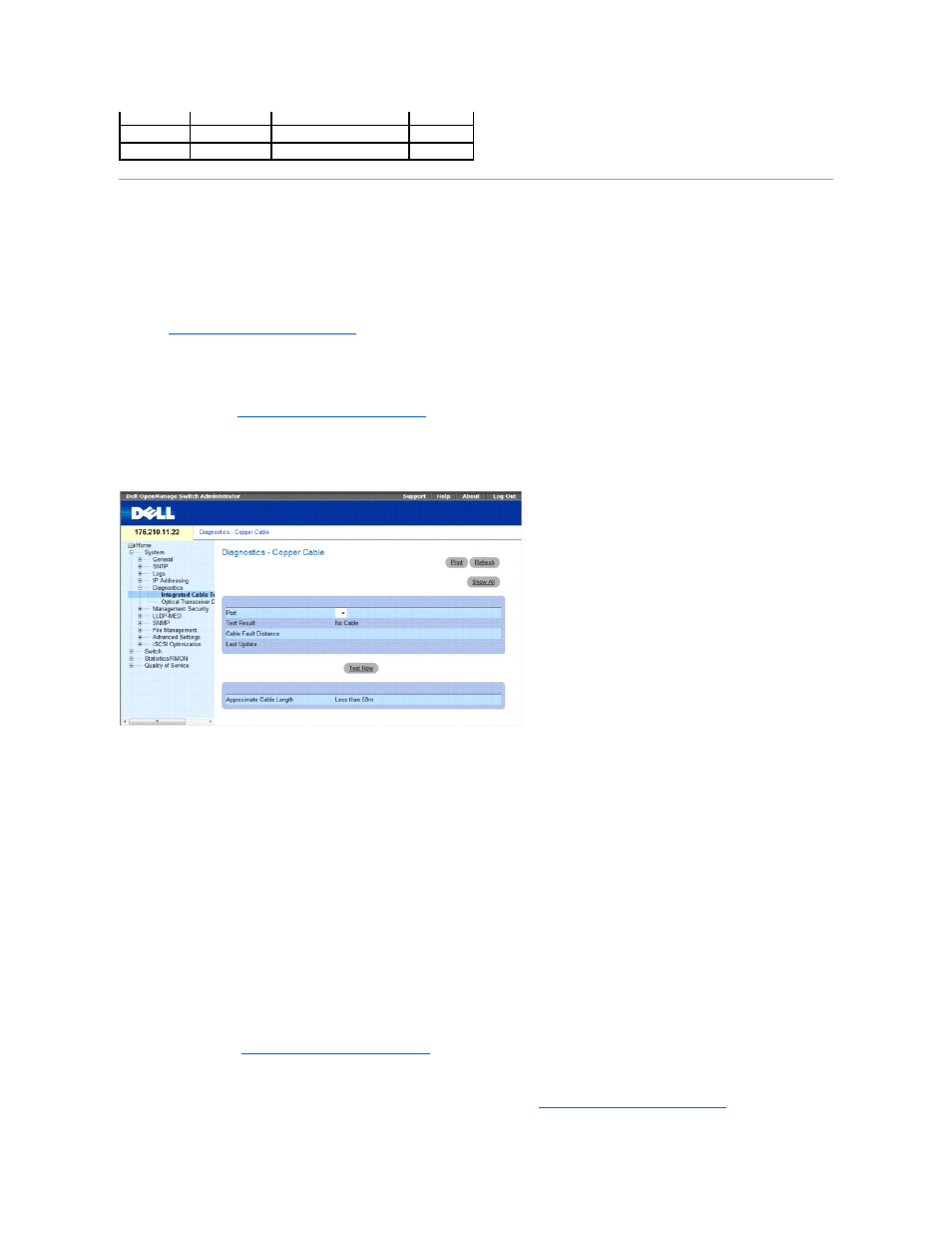

Рис . 6-47. Интегрированное тестирование медных кабелей
l Port (Порт). порт, к которому подключен кабель.
l Test Result (Результат теста). результаты теста кабеля. Возможные значения:
¡ No Cable (Нет кабеля). кабель не подключен к порту.
¡ Open Cable (Оборванный кабель). кабель подключен только с одной стороны.
¡ Short Cable (Короткозамкнутый кабель). короткое замыкание в кабеле.
¡ OK. кабель прошел тестирование.
¡ Fiber Cable (Оптоволоконный кабель). к порту подключен оптоволоконный кабель.
l Cable Fault Distance (Расстояние до повреждения). расстояние от порта до точки повреждения кабеля.
l Last Update (Последнее обновление). время последнего тестирования порта.
l Approximate Cable Length (Примерная длина кабеля). примерная длина кабеля. Тест можно выполнить, если порт включен и работает на
скорости 1 Гбит/с.
Выполнение теста кабеля
1. Убедитесь , что оба конца медного кабеля подключены к устройству.
2. Откройте страницу Integrated Cable Test for Copper Cables (Интегрированное тестирование медных кабелей).
3. Щелкните Test Now (Тестировать).
Будет выполнен тест медного кабеля и результаты будут отображены на странице Integrated Cable Test for Copper Cables (Интегрированное
тестирование медных кабелей ).
--------- ---------- ---------- ------
