Инструкция по эксплуатации Dell PowerConnect 5424
Страница 132
l

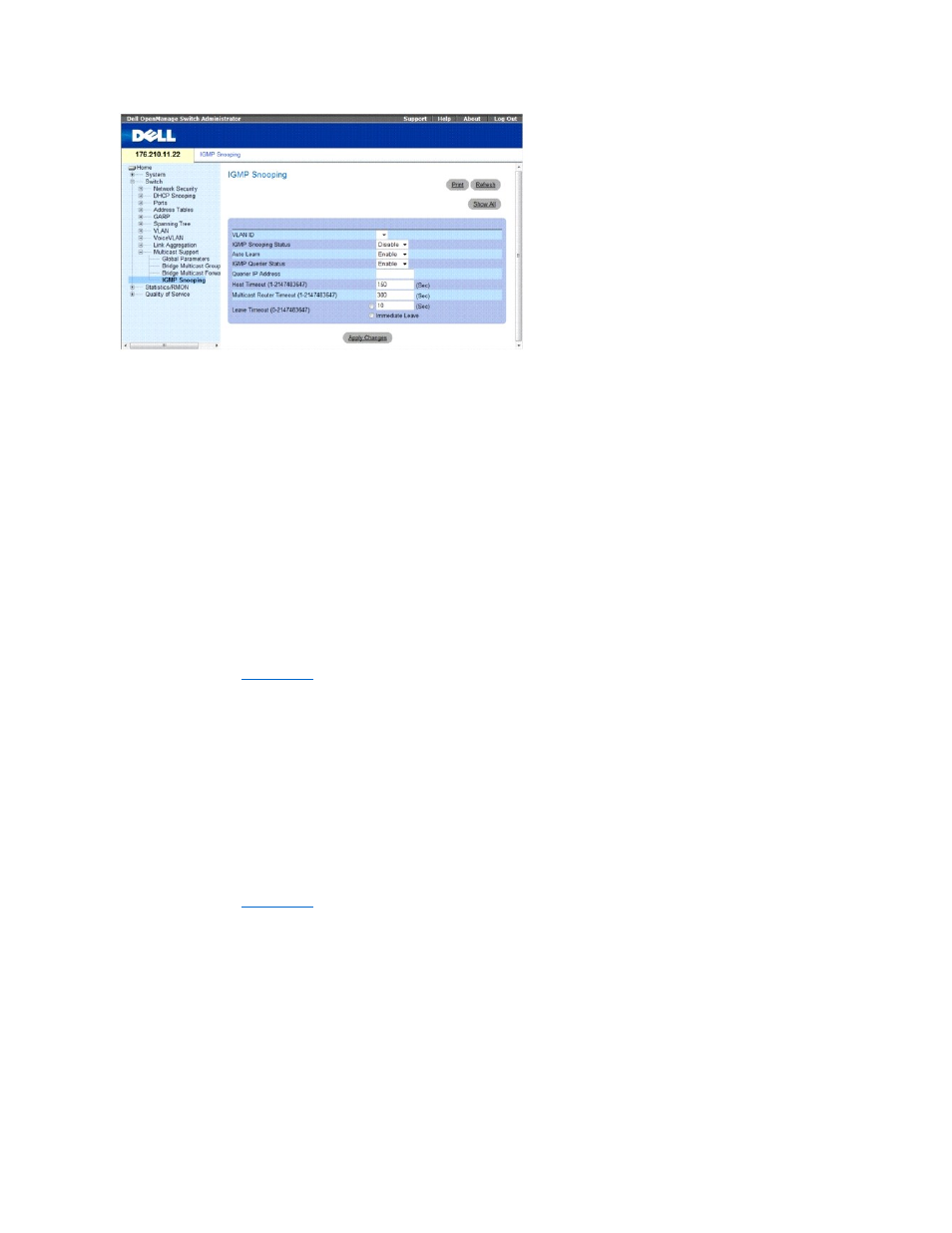

VLAN ID (Идентификатор сети VLAN). Указывает идентификатор VLAN.
l
IGMP Snooping Status (Состояние наблюдения по протоколу IGMP). Включает или отключает наблюдение по протоколу IGMP для VLAN.
l
Auto Learn (Автоматическое распознавание). Включает или отключает автоматическое распознавание на устройстве.
l
IGMP Querier Status (Состояние опрашивающего устройства IGMP). Включает или отключает опрашивающее устройство IGMP. Опрашивающее
устройство
IGMP имитирует работу маршрутизатора многоадресной передачи, обеспечивая отслеживание многоадресного домена Layer 2 даже
при отсутствии маршрутизатора многоадресной передачи
.
l
Querier IP Address (IP-адрес опрашивающего устройства). IP-адрес опрашивающего устройства. Используется, чтобы назначить использование
адреса
IP-интерфейса сети VLAN или определить уникальный IP-адрес, который будет использоваться в качестве адреса источника
опрашивающего устройства
.
l
Host Timeout (1-2147483647) (Время ожидания хоста). Время, по истечении которого запись наблюдения по протоколу IGMP устаревает.
Значение по умолчанию
: 260 секунд.
l
Multicast Router Timeout ( 1-2147483647) (Время ожидания многоадресного маршрутизатора). Время, по истечении которого запись
многоадресного маршрутизатора устаревает
. Значение по умолчанию: 300 секунд.
l
Leave Timeout (0-2147483647) (Время старения). Время в секундах после получения сообщения портом и до истечения срока хранения. User-
defined (Определено пользователем) позволяет определить интервал времени ожидания, а Immediate Leave (Немедленно) определяет время
ожидания немедленного выхода
. Значение по умолчанию: 10 секунд.
Включение на устройстве наблюдения на базе
IGMP
1.
Откройте страницу
(Наблюдение по протоколу IGMP).
2.
Выберите идентификатор
VLAN для устройства, на котором будет включено наблюдение на базе протокола IGMP.
3.
Выберите
Enable (Включено) в поле IGMP Snooping Status (Состояние наблюдения на базе IGMP).
4.
Заполните поля на этой странице
.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Наблюдение на базе
IGMP будет включено на этом устройстве.
Отображение таблицы наблюдения по протоколу
IGMP
1.
Откройте страницу
(Наблюдение по протоколу IGMP).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
IGMP Snooping Table (Таблица наблюдения по протоколу IGMP).
Рис
. 7-60. Таблица наблюдения по протоколу IGMP
