Инструкция по эксплуатации Dell PowerConnect 5424
Страница 86
l
Destination Port (Порт назначения). Определяет номер порта, в который копируется трафик.
l
Source Port (Порт-источник). Определяет номер порта, с которого копируется трафик.
l
Type (Тип). Показывает, выполняет ли порт прием, передачу или и то, и другое.
l
Status (Состояние). Показывает, выполняется ли в настоящий момент контроль порта (Active) или не выполняется (Ready).
l
Remove (Удалить). Когда установлен этот флажок, удаляется сеанс зеркалирования портов.

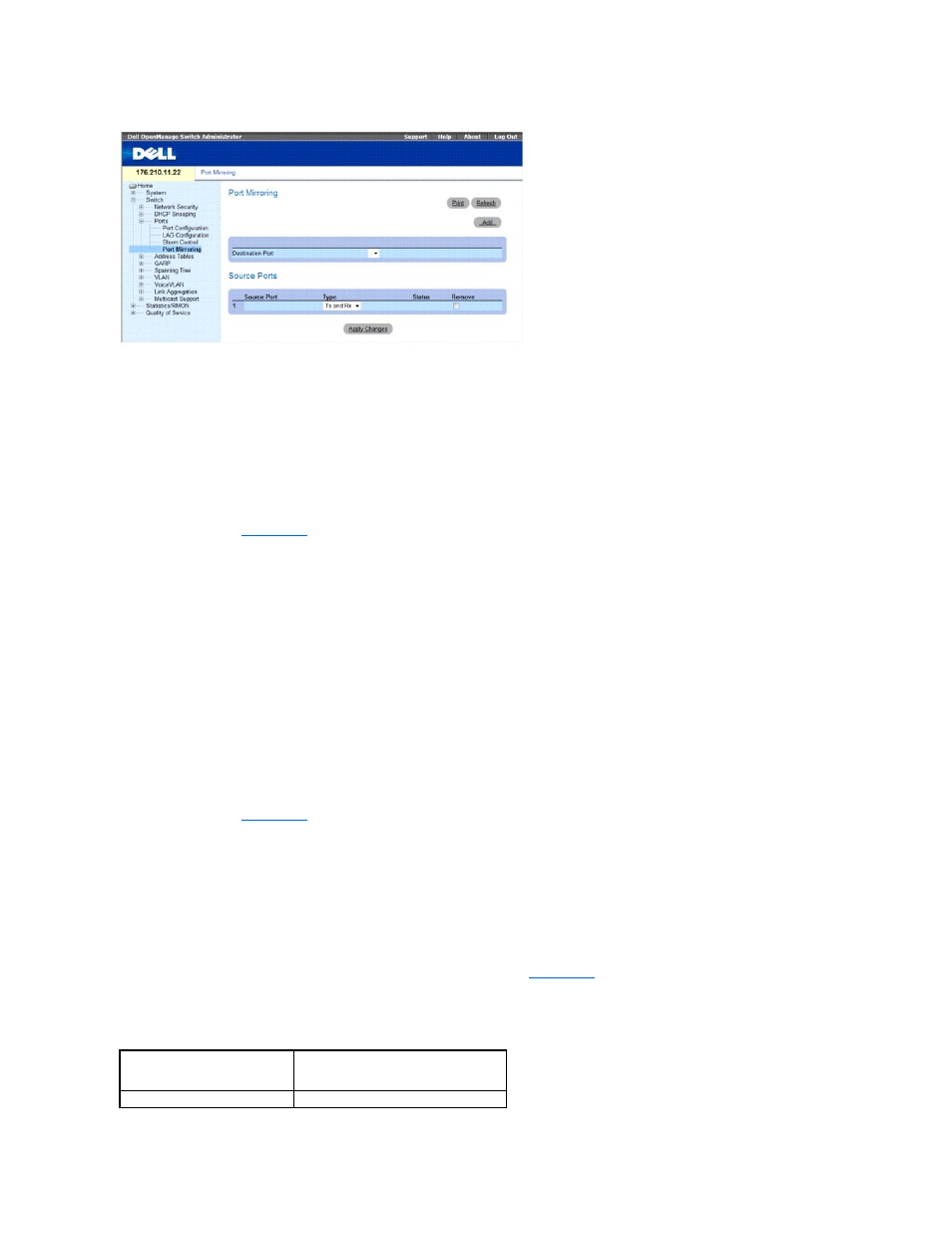

Добавление сеанса с зеркалирования портов
1.
Откройте страницу
(Зеркалирование портов).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Source Port (Добавление порта-источника).
3.
В раскрывающемся списке
Destination Port (Порт назначения) выберите порт назначения.
4.
В раскрывающемся списке
Source Port (Порт-источник) выберите исходный порт.
5.
Определите поле
Type (Тип).
6.
Нажмите кнопку
Apply Changes (Применить изменения).
Новый порт
-источник будет определен, а устройство будет обновлено.
Удаление копии порта из сеанса с зеркалированием портов
1.
Откройте страницу
(Зеркалирование портов).
2.
Установите флажок
Remove (Удалить).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Выбранный сеанс с зеркалированием портов будет удален
, а устройство обновлено.
Настройка сеанса с зеркалированием портов с помощью команд консоли
В следующей таблице приведены команды консоли
, соответствующие полям страницы
(Зеркалирование портов) для настройки сеанса с
зеркалированием портов
.
Табл
. 7-15. Команды консоли для настройки сеанса зеркалирования портов
Команда консоли
Описание
port monitor интерфейс_src [rx | tx] Запускает сеанс с зеркалированием портов.
