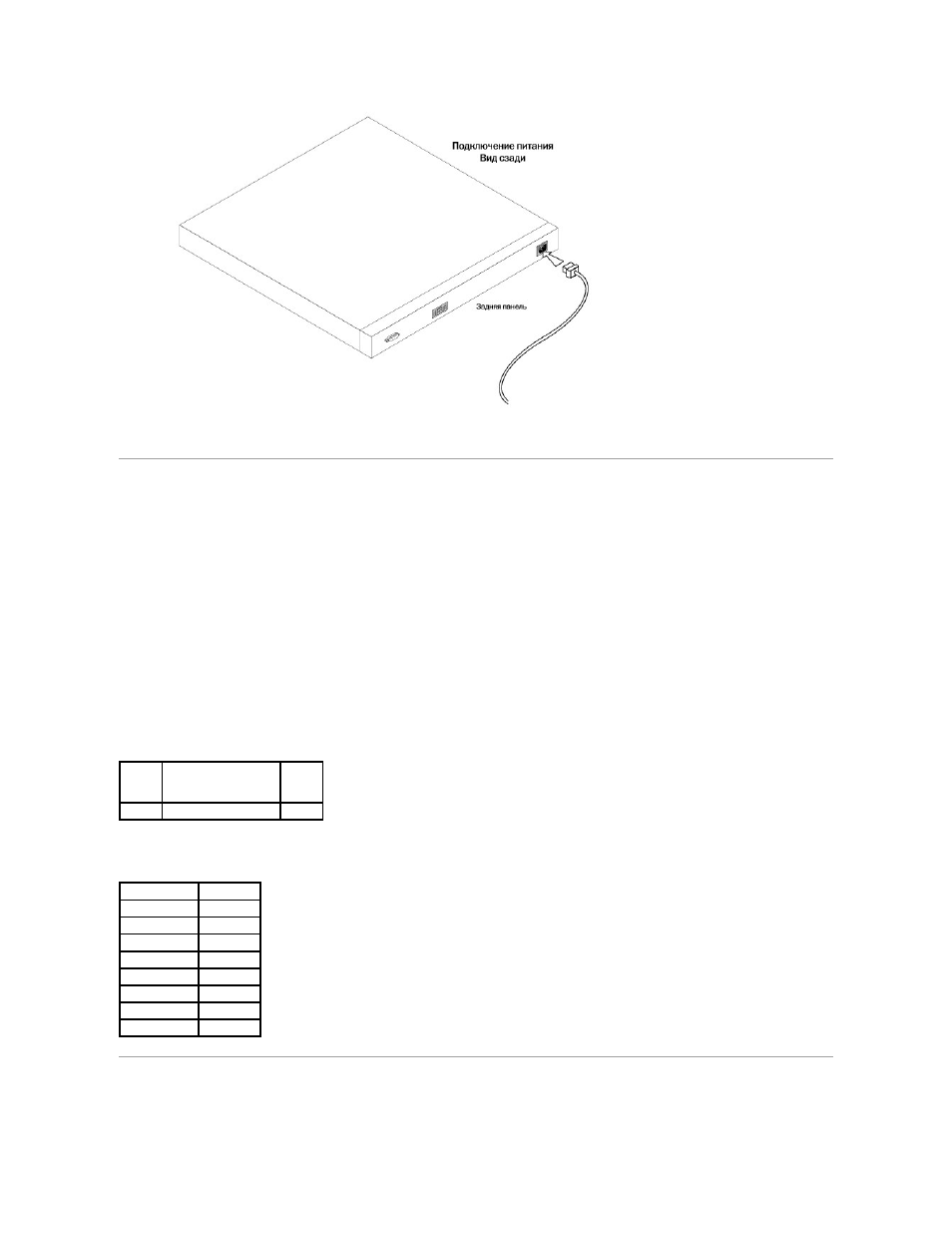

По состоянию индикаторов на передней панели проверьте , правильно ли подключено и работает устройство.
Подключение портов , кабели и расположение контактов
В этом разделе описаны физические интерфейсы и содержится информация о подключениях к портам . Сведения о типах подключений, портах и
кабелях содержатся в разделе «Порты и разъемы и кабели» . Поддерживаются диагностика медных и оптических трансиверов.
Разъемы RJ-45 для портов 10/100/1000BaseT
Порты 10/100/1000BaseT предназначены для подключения медных кабелей витой пары.
Чтобы установить соединение с портов для витой пары , пара Tx на одном кабеле должна быть подключена к паре Rx на другом конце кабеля и
наоборот . При подключении кабелей таким образом, что Tx на одном конце подключена к Tx на другом конце, а Rx подключена к Rx, соединение не
будет установлено .
При выборе кабелей для подключения портов устройства к соответствующим сетевым портам , кабели прямого подключения необходимо использовать
для подключения устройства к станции , а кроссоверные кабели для подключения одно передающего устройство (коммутатор или концентратор) к
другому . Кабели прямого подключения и кроссоверные кабели должны быть категории 5.
После подключения порта загорается его индикатор LINK.
Таблица 3-1. Ports, Connectors and Cables
Номера и назначения штырьков разъема RJ-45 для портов 10/100/1000BaseT приводится в следующей таблице.
Таблица 3-2. Номера и назначения штырьков разъема RJ-45 для порта 10/100/1000BaseT Ethernet
Настройки порта по умолчанию
Разъем Порт /интерфейс Кабель
RJ-45 Порт 10/100/1000BaseT Кат.5
№ штырька Функция
1 TxRx 1+
2 TxRx 1-
3 TxRx 2+
4 TxRx 2-
5 TxRx 3+
6 TxRx 3-
7 TxRx 4+
8 TxRx 4-
