Українська | 61
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Шліфувальний/відрізний круг
Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.
При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).
Послідовність монтажу показана на сторінці з малюнком.
Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку 10 і закрутіть її за допомогою
гайкового ключа, див. розділ «Швидкозатискна гайка».
 Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

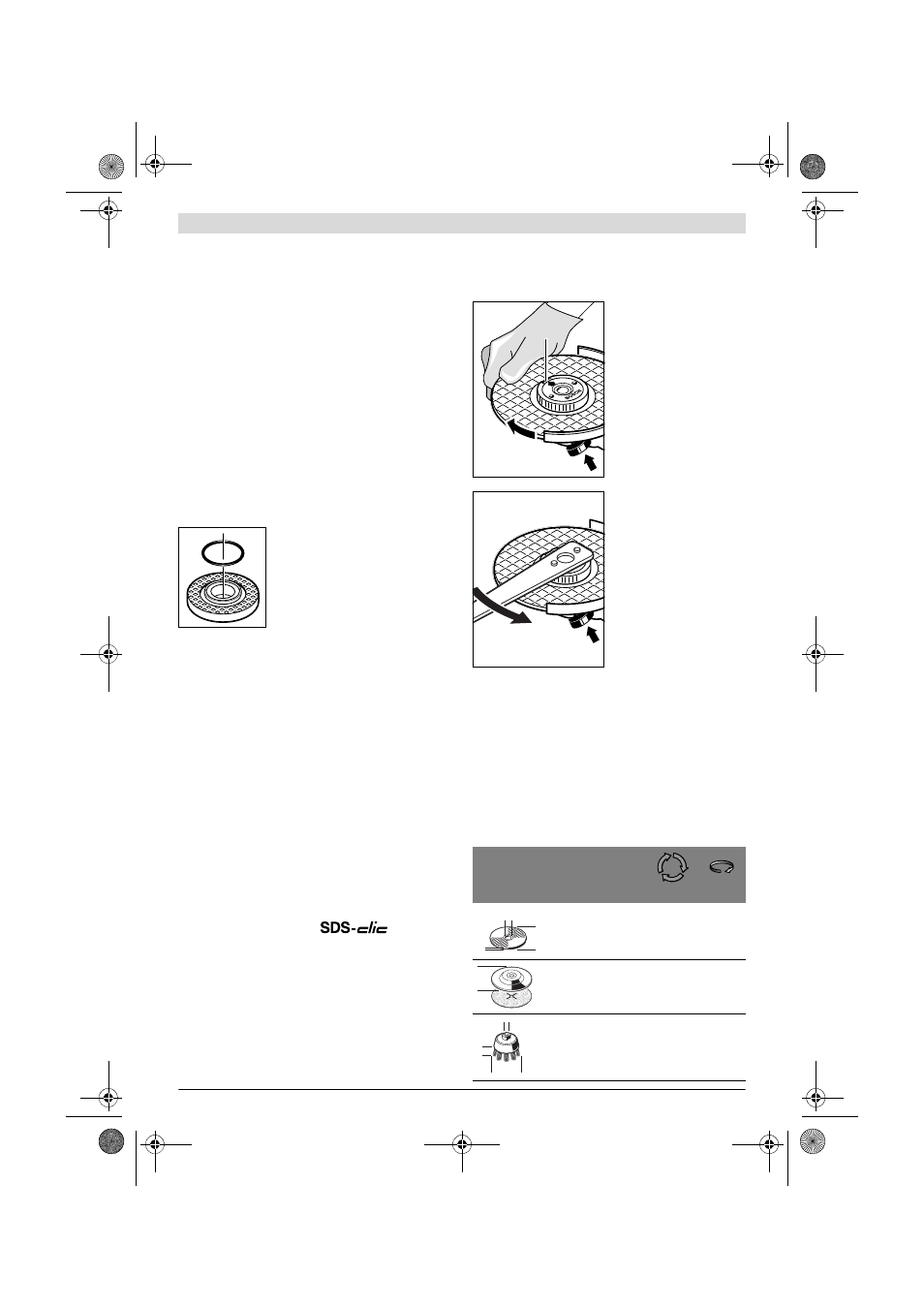

В опорному фланці 8 на
центруючому пояску знаходиться
пластмасова деталь (кільце круглого
перерізу). Якщо кільце круглого
перерізу відсутнє або
пошкоджене, опорний фланець 8
необхідно обов’язково замінити
перед подальшим використанням.
Віялоподібний шліфувальний круг
 Для роботи з віялоподібним кругом завжди
монтуйте захист для рук 16.
Гумовий тарілчаcтий шліфувальний круг
 Для робіт з гумовим тарілчастим шліфувальним
кругом 17 завжди монтуйте захист для рук 16.
Послідовність монтажу показана на сторінці з малюнком.
Накрутіть круглу гайку 19 і затягніть її гайковим ключем.
Чашкова/дискова щітка
 Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук 16.
Послідовність монтажу показана на сторінці з малюнком.
Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Затягніть чашкову/дискову щітку гайковим
ключем.
Швидкозатискна гайка
Для простої заміни шліфувального інструмента без
використання додаткових інструментів Ви можете замість
затискної гайки 10 використовувати швидкозатискну
гайку 11.
 Швидкозатискну гайку 11 дозволяється
використовувати лише для шліфувальних і
відрізних кругів.
Використовуйте лише бездоганну, непошкоджену
швидкозатискну гайку 11.
При закручуванні слідкуйте за тим, щоб промаркована
сторона швидкозатискної гайки 11 не дивилася на
шліфувальний круг; стрілка повинна дивитися на
індексну позначку 24.
Натисніть на фіксатор
шпинделя 2, щоб зупинити
шліфувальний шпиндель.
Для затягнення
швидкозатискної гайки з
силою поверніть
шліфувальній круг за
стрілкою годинника.
Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити, вручну
повертаючи кільце з
накаткою проти стрілки
годинника.
Ніколи не відкручуйте
швидкозатискну гайку,
яка сидить дуже міцно,
кліщами, використовуйте
гайковий ключ. Приставте
гайковий ключ, як показано
на малюнку.
Дозволені шліфувальні інструменти
Ви можете використовувати усі названі в цій інструкції
шліфувальні інструменти.
Допустима частота обертання [хвил.
-1 ] або колова
швидкість [м/с] використовуваних шліфувальних
інструментів має як мінімум відповідати даним,
зазначеним в нижчеподаній таблиці.
З цієї причини зважайте на допустиму частоту обертання
або колову швидкість, що зазначені на етикетці
шліфувального інструмента.
макс.
[мм] [мм]
D b d [хвил. -1 ] [м/с]
115
125
150 6
6
6 22,2
22,2
22,2 11000
11000
9300
80
80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
24
b
d
D
D
D
b
d
