Česky | 21
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Montáž brusných nástrojů
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou. Kotouče jsou při práci velmi horké.
Očistěte brusné vřeteno 6 a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene 2, aby se brusné vřeteno zaaretovalo.
 Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene. Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 10 a upněte ji pomocí klíče se dvěma čepy, viz odsta-
vec „Rychloupínací matice“.
 Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

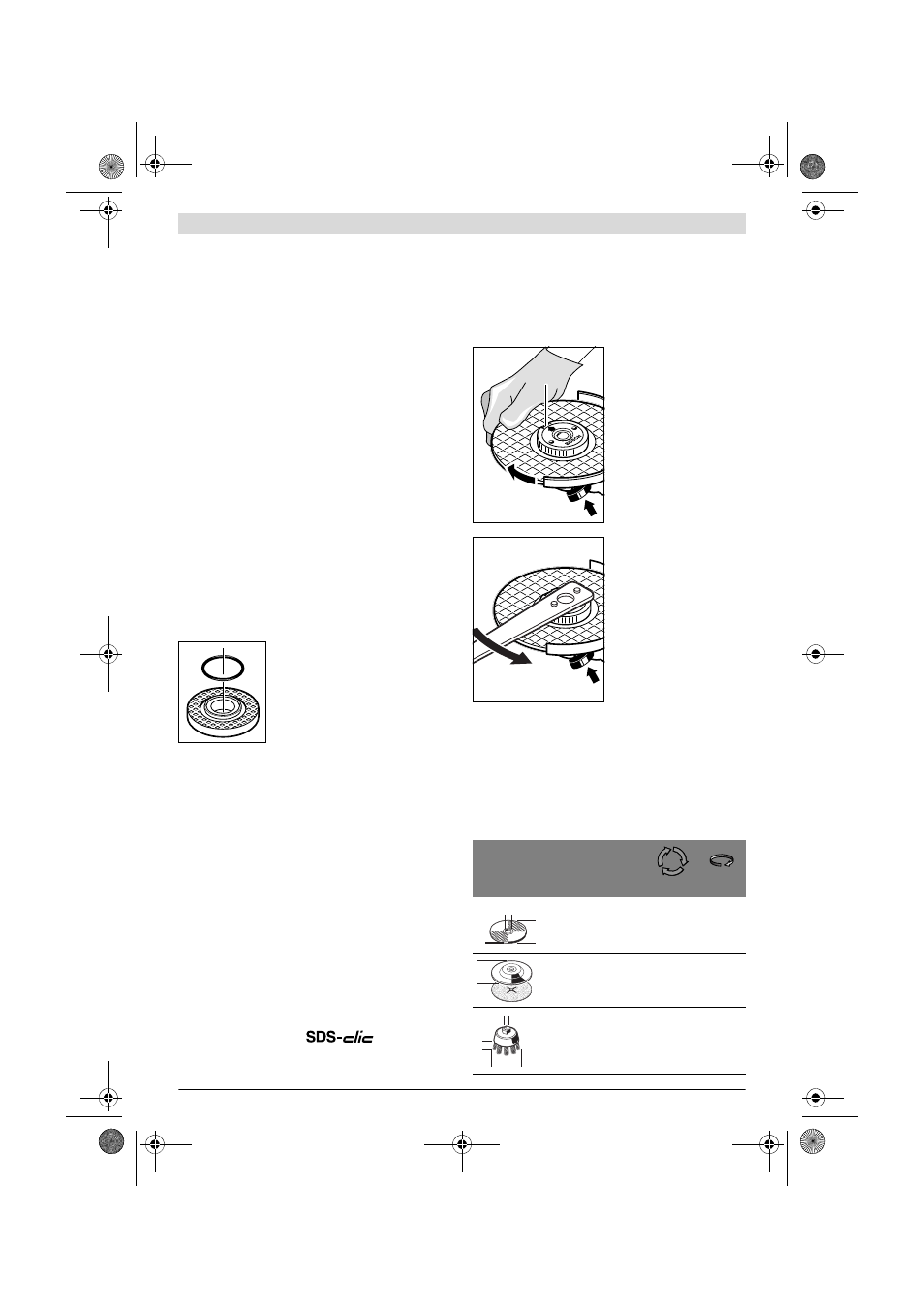

V upínací přírubě 8 je kolem středicího
osazení vložen díl z umělé hmoty (o-
kroužek). Pokud o-kroužek chybí ne-
bo je poškozen, musí být před dalším
používáním upínací příruba 8 bezpod-
mínečně vyměněna.
Lamelový brusný kotouč
 Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 16.
Pryžový brusný talíř
 Pro práce s pryžovým brusným talířem 17 namontujte
vždy ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 19 a utáhněte ji klíčem se dvě-
ma čepy.
Hrncový kartáč/kotoučový kartáč
 Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších nástrojů
můžete místo upínací matice 10 použít rychloupínací matici 11.
 Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.
Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 11 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 24.
Stlačte aretační tlačítko vře-
tene 2, aby se brusné vřeteno
zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.
Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.
Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.
Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
Dovolený počet otáček [min
-1 ] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
max.
[mm] [mm]
D b d [min -1 ] [m/s]
115
125
150 6
6
6 22,2
22,2
22,2 11000
11000
9300
80
80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
24
b
d
D
D
D
b
d
