Magyar | 39
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Műszaki adatok
Megfelelőségi nyilatkozat
Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”
alatt leírt termék megfelel a következő szabványoknak, illetve
irányadó dokumentumoknak: EN 60745 a 2011/65/EU,
2004/108/EK, 2006/42/EK irányelveknek megfelelően.
A műszaki dokumentációja (2006/42/EK) a következő helyen
található:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
25.02.2013
Összeszerelés
A védőberendezések felszerelése
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy
ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-
ségei megrongálódtak, az elektromos kéziszerszámot azonnal
el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol-
gálat és használati tanácsadás” fejezetben.

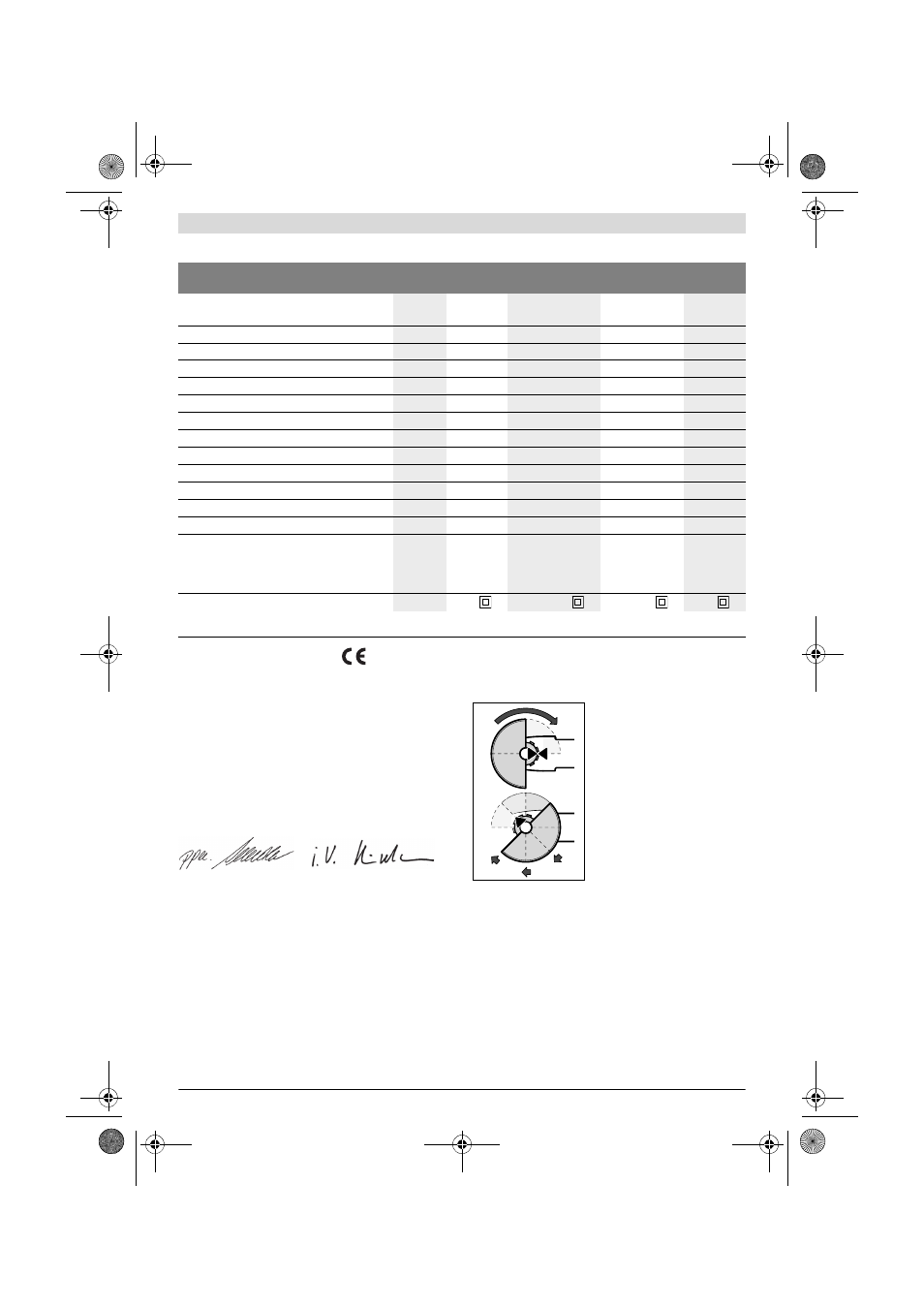

Védőbúra csiszoláshoz
Helyezze fel a 12 védőbúrát az áb-
rán látható módon az orsónyakra.
A védőburkolaton található há-
romszögletű jelzéseknek egybe
kell esniük a hajtóműfejen találha-
tó megfelelő jelölésekkel.
Nyomja rá a 12 védőbúrát az orsó-
nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyére.
A 12 védőbura helyzetét a munka adottságainak megfelelően
kell megválasztani. Nyomja el ehhez felfelé az 1 reteszelés fel-
oldó kart és fordítsa el a 12 védőburát a kívánt helyzetbe.
 Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.
 A 12 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.
Tájékoztató: A 12 védőbúrán található kódoló bütykök gon-
doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.
Sarokcsiszoló GWS ... 15-125
CIH
15-125
CIEH
15-125
CITH
15-150
CIH
Cikkszám 3 601 ... H30 2..
H30 C.. H30 3..
H30 D..
H30 4..
H30 E..
H30 5..
H30 F..
Névleges felvett teljesítmény W 1500 1500 1500 1500
Leadott teljesítmény W 860 860 860 860
Névleges fordulatszám perc -1 11000 11000 9300 9300
Fordulatszám beállítási tartomány perc -1 – 2800 – 11000 2800 – 9300 –
max. csiszolókorong átmérő mm 125 125 125 150
Csiszolóorsó menete M 14 M 14 M 14 M 14
A csiszolótengely maximális menethossza mm 22 22 22 22
Visszarúgási kikapcsolás    
Újraindulás elleni védelem    
Indítási áram korlátozás    
Konstanselektronika    
A fordulatszám előválasztása –   –
Súly az „EPTA-Procedure 01/2003”
(2003/01 EPTA-eljárás) szerint
– rezgéscsillapító pótfogantyúval
– standard pótfogantyúval
kg
kg
2,5
2,4 2,5
2,4 2,5
2,4 2,6
2,5
Érintésvédelmi osztály / II / II / II / II
Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelek-
ben ezek az adatok változhatnak.
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
