12 | Polski
1 609 92A 08F | (20.3.13) Bosch Power Tools
Tarcza szlifierska/tarcza tnąca
Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocującego.
Nie należy stosować żadnych adapterów, złączek ani zwężek.
Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).
Kolejność montażu ukazana jest na stronach graficznych.
Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić
nakrętkę mocującą 10, a następnie zamocować ją za pomocą
klucza dwutrzpieniowego, zob. rozdział „Nakrętka
szybkomocująca“.
 Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

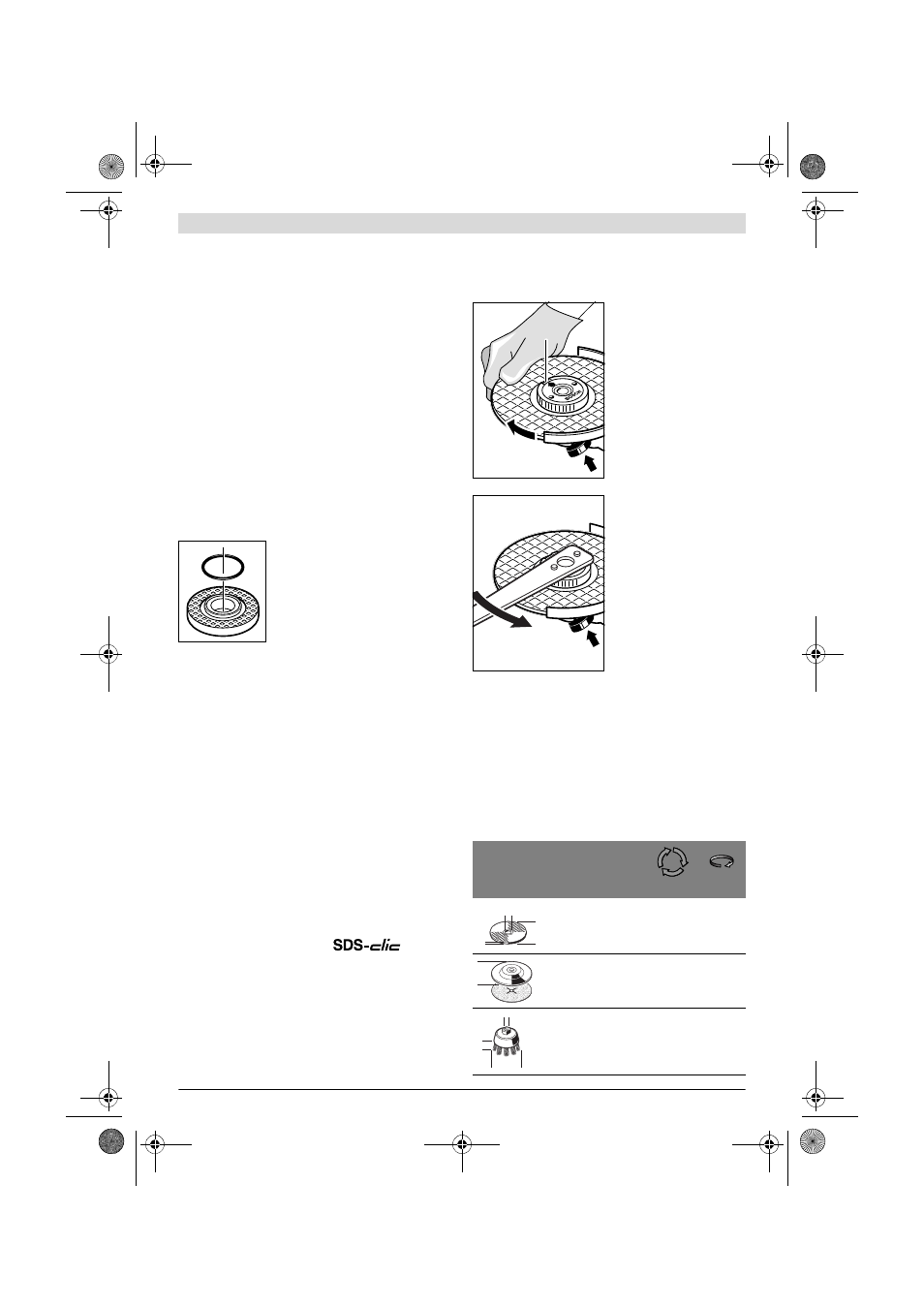

W kołnierzu 8, w podtoczeniu znajduje
się okrągły pierścień uszczelniający
(tzw. o-ring). Jeżeli brakuje tej
uszczelki, lub jest ona uszkodzona,
kołnierz mocujący 8 należy koniecznie
wymienić przed przystąpieniem do dal-
szej eksploatacji narzędzia.
Ściernica wachlarzowa
 Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 16.
Tarcza gumowa
 Do pracy przy użyciu gumowego talerza szlifierskiego
17 należy zawsze montować osłonę rąk 16.
Kolejność montażu ukazana jest na stronach graficznych.
Nałożyć nakrętkę okrągłą 19 i dokręcić ją kluczem dwutrzpie-
niowym.
Szczotka garnkowa/Szczotka tarczowa
 Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 16.
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.
Nakrętka szybkomocująca
Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej 10 zastosować nakrętkę
szybkomocującą 11.
 Nakrętkę szybkomocującą 11 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.
Stosowana nakrętka szybkomocująca 11 musi być w nie-
nagannym stanie technicznym.
W czasie montażu należy zwrócić uwagę, by ta strona na-
krętki szybkomocującej 11, na której znajduje się napis
nie była skierowana w stronę tarczy szlifierskiej; strzałka
musi pokrywać się ze wskaźnikiem 24.
Ustalić położenie wrzeciona
za pomocą przycisku blokady
2. Nakrętkę szybkomocującą
dociągnąć, mocno przekręca-
jąc tarczę szlifierską w kierun-
ku zgodnym z ruchem wska-
zówek zegara.
Prawidłowo zamocowana,
nieuszkodzona nakrętka mo-
cująca pozwala się łatwo po-
luzować ręką, poprzez obra-
canie pierścieniem radełko-
wym w kierunku przeciwnym
do ruchu wskazówek zegara.
Mocno dokręconej nakrętki
nie zwalniać nigdy za pomo-
cą szczypiec lub kombine-
rek. Stosować wyłącznie
klucz dwutrzpieniowy.
Klucz nasadzać, jak pokazano
na rysunku.
Wymagania dotyczące narzędzi szlifierskich
Stosować można wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.
Dopuszczalna prędkość obrotowa [min -1 ] wzgl. obwodowa
[m/s] używanych narzędzi roboczych musi co najmniej odpo-
wiadać wartościom podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną prędkość ob-
rotową wzgl. obwodową, podaną na etykiecie narzędzia szli-
fierskiego.
maks.
[mm] [mm]
D b d [min -1 ] [m/s]
115
125
150 6
6
6 22,2
22,2
22,2 11000
11000
9300
80
80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
24
b
d
D
D
D
b
d
