Lietuviškai | 155
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Šlifavimo/pjovimo diskas
Atkreipkite dėmesį į šlifavimo įrankių matmenis. Kiaurymės
skersmuo turi tiksliai tikti tvirtinamajai jungei. Nenaudokite
adapterių ar tvirtinamųjų elementų.
Naudojant deimantinį pjovimo diską būtina atkreipti dėmesį į
tai, kad ant disko pažymėta sukimosi krypties rodyklė sutaptų
su elektrinio įrankio sukimosi kryptimi (žr. ant reduktoriaus
korpuso pažymėtą rodyklę).
Montavimo tvarka nurodyta instrukcijos atverčiamajame la-
pe.
Norėdami pritvirtinti šlifavimo/pjovimo diską, užsukite pri-
spaudžiamąją veržlę 10 ir priveržkite ją rageliniu raktu, žr.
skyrių „Greitai fiksuojanti prispaudžiamoji veržlė“.
 Įstatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar
šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali lais-
vai suktis. Įsitikinkite, kad šlifavimo įrankis nekliūva už
apsauginio gaubto ar kitų dalių.
Tvirtinamojoje jungėje 8 ant centravi-
mo briaunos yra plastiko žiedas („O“ ti-
po žiedas). Jei „O“ tipo žiedo nėra ar-
ba jei jis pažeistas, prieš naudojant
tvirtinamąją jungę 8 būtina pakeisti.
Žiedlapinis šlifavimo diskas
 Norėdami dirbti su žiedlapiniu šlifavimo disku, visada
uždėkite rankos apsaugą 16.
Guminis lėkštinis šlifavimo diskas
 Norėdami dirbti su guminiu lėkštiniu disku 17, visada
uždėkite rankos apsaugą 16.
Montavimo tvarka nurodyta instrukcijos atverčiamajame la-
pe.
Užsukite apvaliąją veržlę 19 ir užveržkite ją rageliniu raktu.
Cilindrinis šepetys/diskinis šepetys
 Norėdami dirbti su cilindriniu arba diskiniu šepečiu, vi-
sada uždėkite rankos apsaugą 16.
Montavimo tvarka nurodyta instrukcijos atverčiamajame la-
pe.
Cilindrinį ar diskinį šepetį reikia užsukti ant šlifavimo suklio
tiek, kad jis gerai priglustų prie suklio sriegio gale esančios šli-
favimo suklio jungės. Užveržkite cilindrinį/diskinį šepetį verž-
liniu raktu.
Greitai fiksuojanti prispaudžiamoji verž-
lė
Kad galėtumėte lengvai pakeisti šlifavimo įrankius nenaudo-
dami rakto, vietoje prispaudžiamosios veržlės 10 galite nau-
doti greitai fiksuojančią prispaudžiamąją veržlę 11.
 Greitai fiksuojančią prispaudžiamąją veržlę 11 leidžia-
ma naudoti tik su šlifavimo arba pjovimo diskais.
Naudokite tik nepriekaištingos būklės, nepažeistą greitai
fiksuojančią prispaudžiamąją veržlę 11.
Užsukdami greitai fiksuojančią prispaudžiamąją veržlę 11
atkreipkite dėmesį, kad jos pusė su užrašais nebūtų nu-
kreipta į šlifavimo diską; rodyklė turi būti nukreipta į žy-
mes 24.

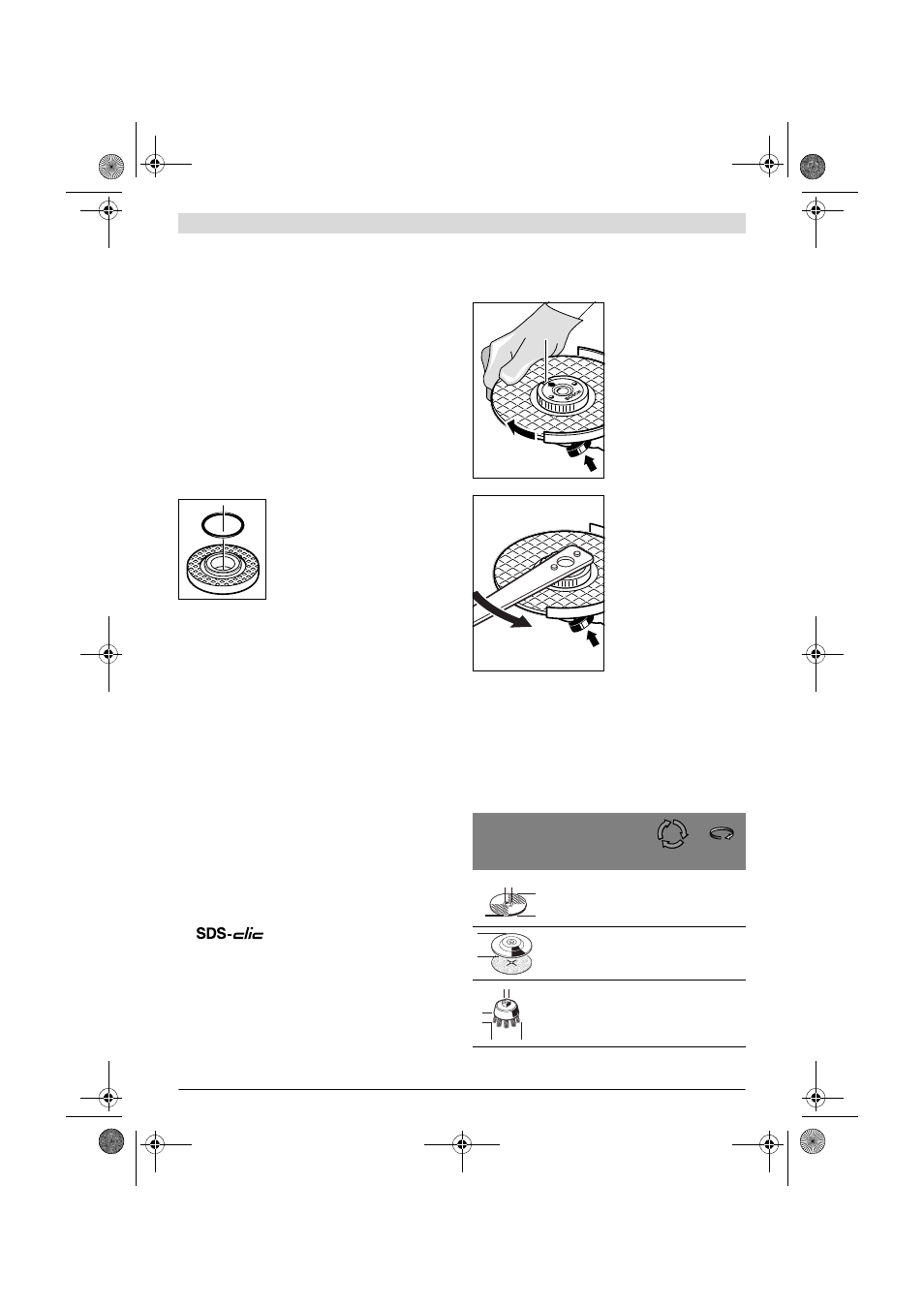

Kad užfiksuotumėte šlifavimo
suklį, paspauskite suklio
fiksuojamąjį klavišą 2. Kad
užveržtumėte greitai fiksuo-
jančią prispaudžiamąją verž-
lę, stipriai pasukite šlifavimo
diską pagal laikrodžio rody-
klę.
Tinkamai užveržtą, ne-
pažeistą greitai fiksuojančią
prispaudžiamąją veržlę galite
atlaisvinti sukdami ranka ran-
tytą žiedą prieš laikrodžio
rodyklę.
Labai tvirtai užveržtą grei-
tai fiksuojančią prispau-
džiamąją veržlę atlaisvinki-
te rageliniu raktu ir jokiu
būdu nenaudokite replių.
Uždėkite ragelinį raktą, kaip
pavaizduota paveikslėlyje.
Leidžiami šlifavimo įrankiai
Galima naudoti visus šioje instrukcijoje nurodytus šlifavimo
įrankius.
Naudojamų šlifavimo įrankių leistinas sūkių skaičius [min -1 ] ir
apskritiminis greitis [m/s] turi būti ne mažesni už žemiau
esančioje lentelėje pateiktas vertes.
Todėl visada atkreipkite dėmesį šlifavimo įrankio etiketėje nu-
rodytus leistinus sūkių skaičių ir apskritiminį greitį.
maks.
[mm] [mm]
D b d [min -1 ] [m/s]
115
125
150 6
6
6 22,2
22,2
22,2 11000
11000
9300
80
80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
24
b
d
D
D
D
b
d
