Slovensko | 119
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena 2 in fiksirajte vreteno.
 Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu. V nasprotnem primeru se lahko
električno orodje poškoduje.
Brusilni kolut/rezalna plošča
Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.
Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.
Zaporedje montaže je prikazano na strani z grafiko.
Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico 10, nato pa vpnite kolut oziroma ploščo s
pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe-
njalna matica“.
 Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

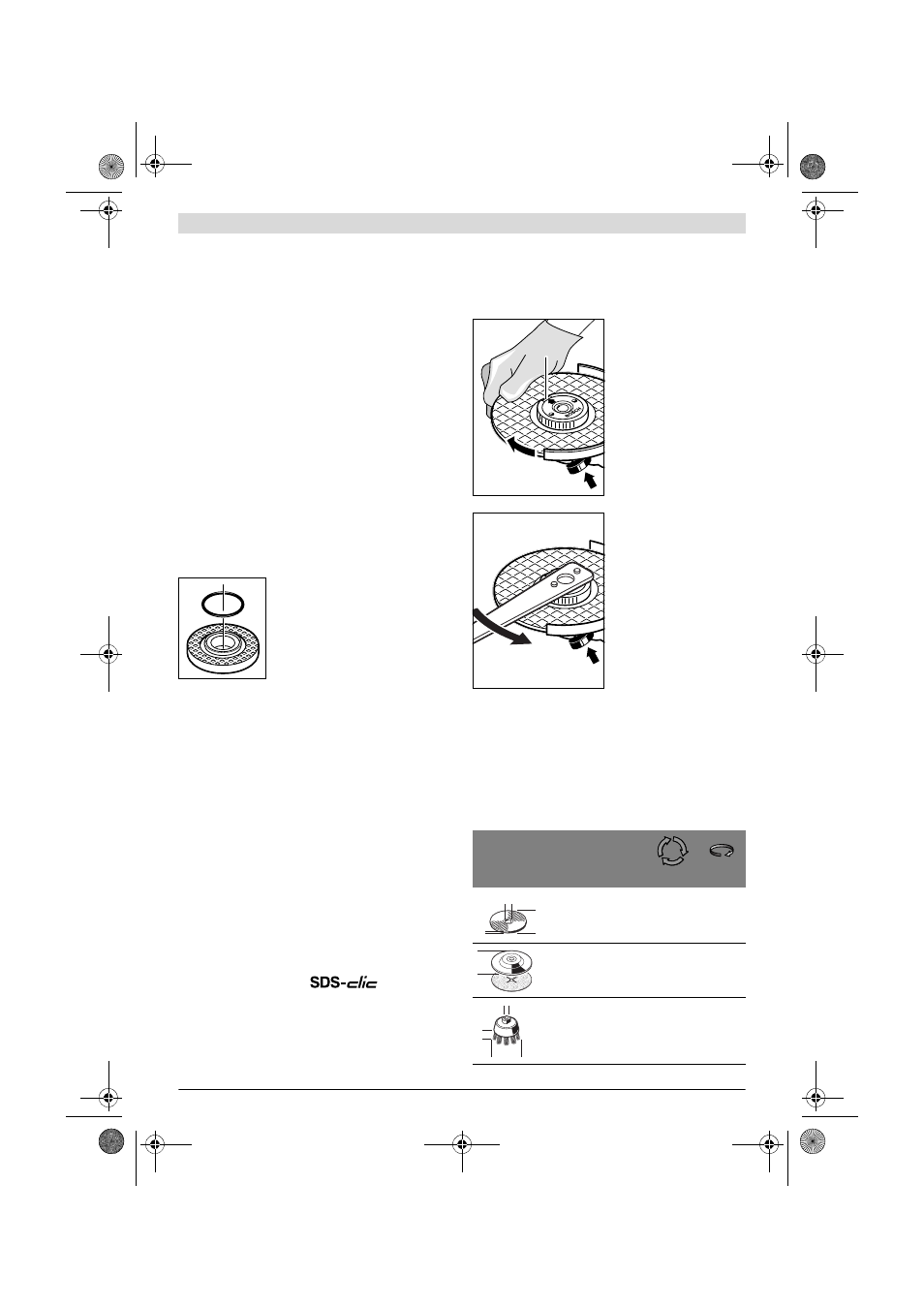

V prijemalni prirobnici 8 je okrog cen-
trirnega roba vstavljen del iz umetne
mase (O-obroč). Če O-obroč manjka
ali je poškodovan, se mora pred na-
daljno uporabo prijemalna prirobnica 8
nujno nadomestiti.
Pahljačasti brusilni kolut
 Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 16.
Gumijasti brusilni krožnik
 Za dela, kjer uporabljate gumijaste brusilne krožnike
17, vedno montirajte ščitnik za roke 16.
Zaporedje montaže je prikazano na strani z grafiko.
Privijte okroglo matico 19 in jo zategnite s ključem z dvema lu-
knjama.
Lončasta ščetka/ploščata ščetka
 Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 16.
Zaporedje montaže je prikazano na strani z grafiko.
Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.
Hitrovpenjalna matica
Za enostavnejšo zamenjavo brusilnega orodja brez uporabe
dodatnih orodij lahko namesto napenjalne matice 10 upora-
bite hitrovpenjalno matico 11.
 Hitrovpenjalna matica 11 se lahko uporablja samo za
brusilne kolute in rezalne plošče.
Uporabljajte samo brezhibne, nepoškodovane hitrovpe-
njalne matice 11.
Pri privijanju pazite, da bo popisana stran hitrovpenjalne
matice 11 obrnjena proč od brusilne plošče; puščica naj
kaže indeksno oznako 24.
Pritisnite tipko za aretiranje
vretena 2 in fiksirajte brusilno
vreteno. Trdno privijte hi-
trovpenjalno matico z obra-
čanjem brusilnega koluta v
urini smeri.
Pravilno pritrjeno, nepoško-
dovano hitrovpenjalno mati-
co lahko ročno odvijete z
obračanjem narebričenega
prstana v protiurni smeri.
Hitrovpenjalne matice, ki je
obtičala na vretenu, nikoli
ne odvijajte s kleščami, am-
pak uporabite ključ z dvema
luknjama. Ključ z dvema lu-
knjama namestite tako, kot je
prikazano na sliki.
Dovoljena brusilna orodja
Uporabljate lahko vsa brusilna orodja, ki so navedena v tem
navodilu za uporabo.
Dovoljeno število vrtljajev [min -1 ] oziroma obodna hitrost
[m/s] uporabljenenih brusilnih orodij morata znašati najmanj
toliko, kolikor znašajo vrednosti v spodnji tabeli.
Upoštevajte torej dovoljeno število vrtljajev oziroma obo-
dno hitrost na etiketi brusilnega orodja.
maks.
[mm] [mm]
D b d [min -1 ] [m/s]
115
125
150 6
6
6 22,2
22,2
22,2 11000
11000
9300
80
80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
24
b
d
D
D
D
b
d
