Eesti | 135

Bosch Power Tools

1 609 92A 08F | (20.3.13)

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae-
ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te-
gelikult tööle rakendamata. See võib vibratsiooni tööperioodi
jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-
raldus.

Tehnilised andmed

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.

Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
25.02.2013

Montaaž

Kaitseseadiste paigaldus

Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket-
takaitse/elektrilise tööriista kinnitusseadised saavad viga,
tuleb elektriline tööriist toimetada kohe parandustöökotta,

mille aadress on toodud punktis „Klienditeenindus ja müügi-
järgne nõustamine“.

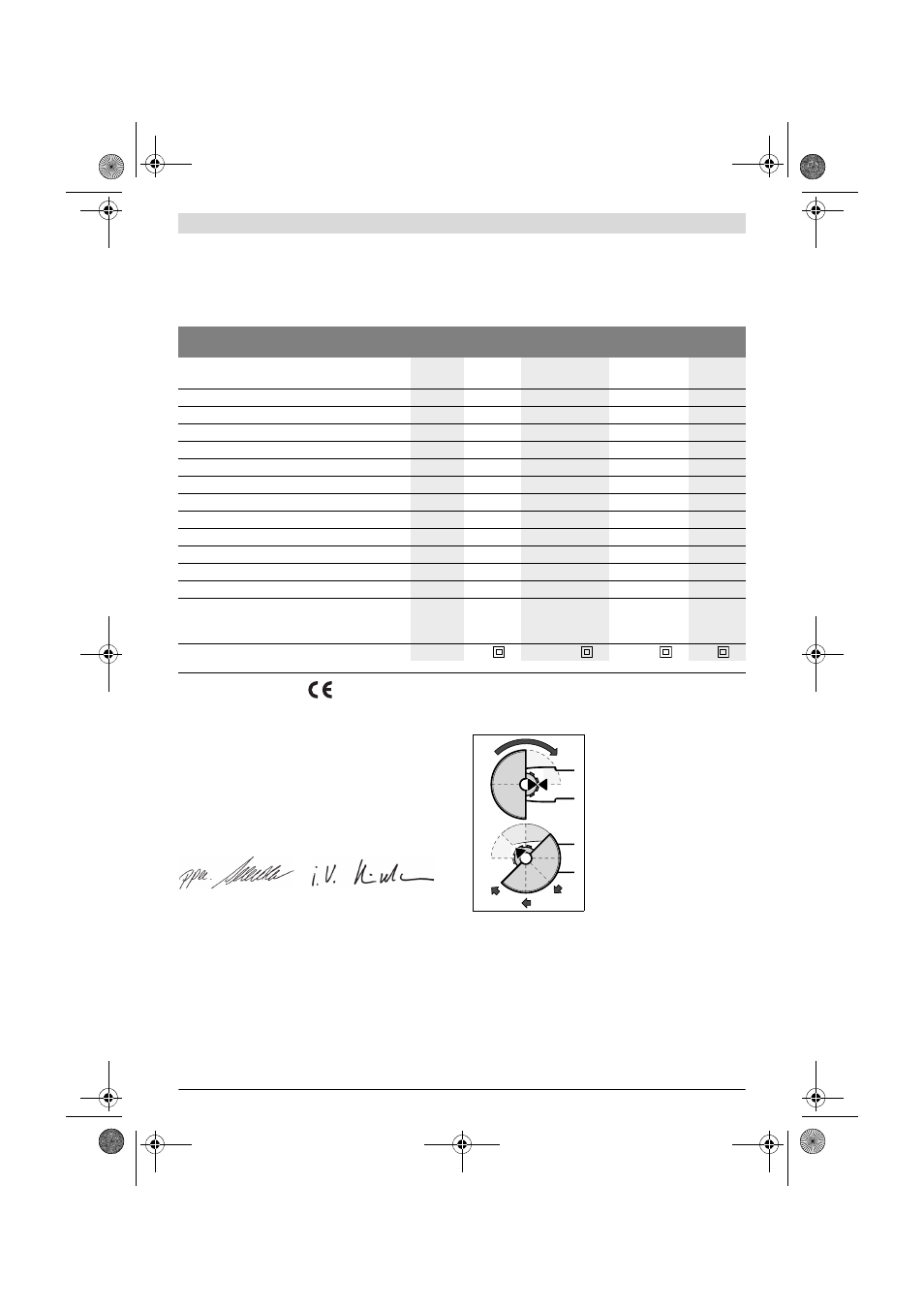

Kettakaitse lihvimiseks

Asetage kettakaitse 12 vastavalt
joonisele spindlikaelale. Ketta-
kaitsmel olevad kolmnurksed
märgid peavad asuma seadmel
olevate vastavate märkidega ko-
hakuti.
Suruge kettakaitset 12 spindli-
kaelale, kuni kettakaitse on kind-
lalt kohal, ja keerake kettakaitset,
kuni see kuuldavalt kohale fiksee-
rub.

Reguleerige kettakaitse 12 asendit vastavalt antud tööoperat-
siooni nõudmistele. Lükake vabastushoob 1 üles ja pöörake
kettakaitse 12 soovitud asendisse.
Reguleerige kettakaitse 12 nii, et sädemed ei lenda

seadme kasutaja poole.

Kettakaitse 12 pööramine tohib olla võimalik ainult ju-

hul, kui kasutatakse vabastushooba 1! Vastasel korral
on seadme edasine kasutamine keelatud ja seade tuleb
toimetada parandustöökotta.

Märkus: Kettakaitse 12 koodnukid tagavad, et monteerida
saab vaid antud seadme jaoks sobivat kettakaitset.

Nurklihvmasin

GWS ...

15-125

CIH

15-125

CIEH

15-125

CITH

15-150

CIH

Tootenumber

3 601 ...

H30 2..
H30 C..

H30 3..

H30 D..

H30 4..

H30 E..

H30 5..

H30 F..

Nimivõimsus

W

1500

1500

1500

1500

Väljundvõimsus

W

860

860

860

860

Nimipöörded

min

-1

11000

11000

9300

9300

Pöörete arv reguleeritav vahemikus

min

-1

2800 – 11000

2800 – 9300

max lihvketta läbimõõt

mm

125

125

125

150

Spindli keere

M 14

M 14

M 14

M 14

Spindli keerme max pikkus

mm

22

22

22

22

Väljalülitumine tagasilöögi korral

Taaskäivitumiskaitse

Käivitusvoolupiiraja

Konstantelektroonika

Pöörete arvu reguleerimine

Kaal EPTA-Procedure 01/2003 järgi
– vibratsiooni summutava lisakäepidemega
– standardse lisakäepidemega

kg

kg

2,5
2,4

2,5
2,4

2,5
2,4

2,6
2,5

Kaitseaste

/

II

/

II

/

II

/

II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
