118 | Slovensko
1 609 92A 08F | (20.3.13) Bosch Power Tools
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da proizvod pod
„Tehnični podatki“ ustreza naslednjim standardom oz. stan-
dardiziranim dokumentom: EN 60745 v skladu z določili Di-
rektiv 2011/65/EU, 2004/108/ES, 2006/42/ES.
Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
25.02.2013
Montaža
Montaža zaščitnih priprav
 Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
Opozorilo: Po lomu brusilnega koluta med obratovanjem ali
pri poškodovanju prijemal na zaščitnem pokrovu/na električ-
nem orodju, morate električno orodje takoj poslati na naslov
servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o
uporabi“.
Zaščitni pokrov za brušenje

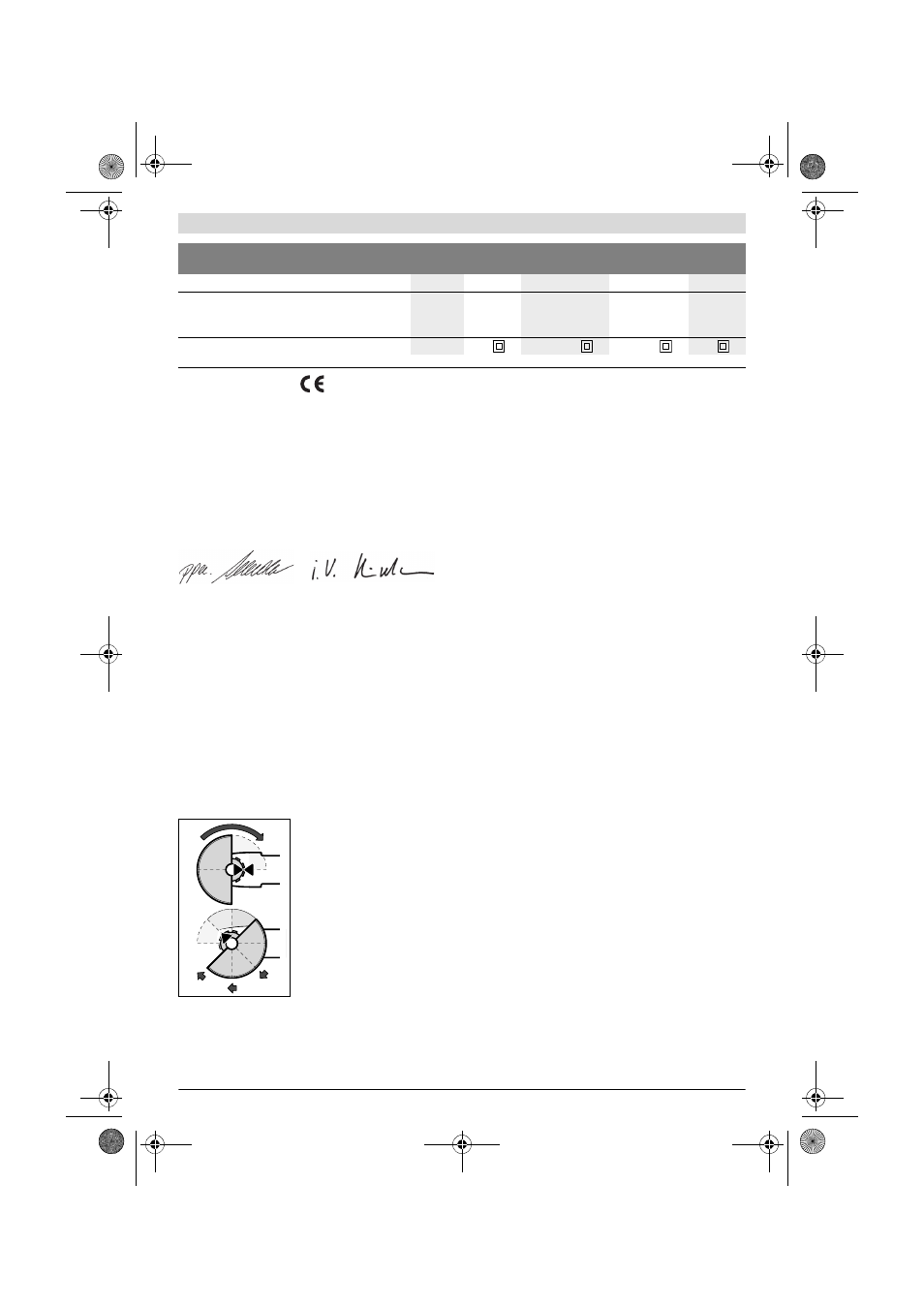

Namestite zaščitni pokrov 12 na
steblo vretena, tako kot prikazuje
slika. Trikotne oznake na zašči-
tnem pokrovu se morajo ujemati z
ustreznimi oznakami na glavi goni-
la.
Zaščitni pokrov 12 pritisnite na
steblo vretena, tako da bo rob za-
ščitnega pokrova nasedel na pri-
robnico električnega orodja, nato
pa zaščitni pokrov obrnite, tako
da bo slišno zaskočil.
Zaščitni pokrov 12 prilagodite zahtevam delovnega procesa.
V ta namen potisnite ročico za deblokiranje 1 navzgor in obr-
nite zaščitni pokrov 12 v želeni položaj.
 Zaščitni pokrov 12 naj bo nastavljen tako, da bo iskre-
nje v smeri upravljalca onemogočeno.
 Zaščitni pokrov 12 se sme premikati samo po aktivira-
nju ročice za deblokiranje 1! V nasprotnem primeru na-
daljnja uporaba električnega orodja ni dovoljena in ga
je treba dostaviti na popravilo v servisno delavnico.
Opozorilo: Na zaščitnem pokrovu 12 so kodirne zareze, ki so
tam zato, da se na električno orodje lahko montira samo
ustrezen zaščitni pokrov.
Zaščitni pokrov za rezanje
 Pri rezanju z vezanimi brusilnimi sredstvi morate ve-
dno uporabiti zaščitni pokrov za rezanje 14.
 Pri rezanju kamna morate poskrbeti za dovolj dobro od-
sesovanje prahu.
Zaščitni pokrov za rezanje 14 se montira kot zaščitni pokrov
za brušenje 12.
Odsesovalni pokrov za rezanje z drsnim vodilom
Odsesovalni pokrov za rezanje z drsnim vodilom 21 se monti-
ra kot zaščitni pokrov za brušenje 12.
Odsesovalni pokrov za brušenje
Za brušenje barv, lakov in plastičnih mas z lončastimi koluti iz
trdine 9 ali z gumijastim brusilnim krožnikom 17 z brusilnim li-
stom 18, kjer ne nastaja velika količina prahu, lahko upora-
bljate odsesovalni pokrov 7. Odsesovalni pokrov 7 ni prime-
ren le za obdelovanje kovin.
Na odsesovalni pokrov 7 lahko priključite primeren sesalnik
za prah znamke Bosch.
Montaža odsesovalnega pokrova 7 je enaka montaži zaščitne-
ga pokrova 12. Venec ščetk je zamenljiv.
Dodatni ročaj
 Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 5.
Odvisno od delovnega postopka privijte dodatni ročaj 5 na
desno ali levo stran glave gonila.
Ščitnik za roke
 Pri delih z gumijastim brusilnim krožnikom 17 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 16 vedno montiran.
Ščitnik za roke 16 pritrdite z dodatnim ročajem 5.
Nontaža brusilnih orodij
 Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
 Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila. Plošče postanejo pri delu zelo vroče.
Očistite brusilno vreteno 6 in vse dele, ki so predvideni za
montažo.
Predizbira števila vrtljajev –   –
Teža po EPTA-Procedure 01/2003
– z dodatnim ročajem z blažilnim mehanizmom
– s standardnim dodatnim ročajem
kg
kg
2,5
2,4 2,5
2,4 2,5
2,4 2,6
2,5
Zaščitni razred / II / II / II / II
Kotni brusilnik GWS ... 15-125
CIH
15-125
CIEH
15-125
CITH
15-150
CIH
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
