Hrvatski | 127
Bosch Power Tools 1 609 92A 08F | (20.3.13)
Izjava o usklađenosti
Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u
„Tehnički podaci“ usklađen sa slijedećim normama ili norma-
tivnim dokumentima: EN 60745, prema odredbama smjerni-
ca 2011/65/EU, 2004/108/EZ, 2006/42/EZ.
Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
25.02.2013
Montaža
Montaža zaštitnih naprava
 Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Napomena: Nakon loma brusne ploče tijekom rada ili u sluča-
ju oštećenja steznih naprava na štitniku/na električnom alatu,
električni alat se mora neodložno poslati u servis na adresu iz
poglavlja „Servisiranje i savjetovanje o primjeni“.
Štitnik za brušenje

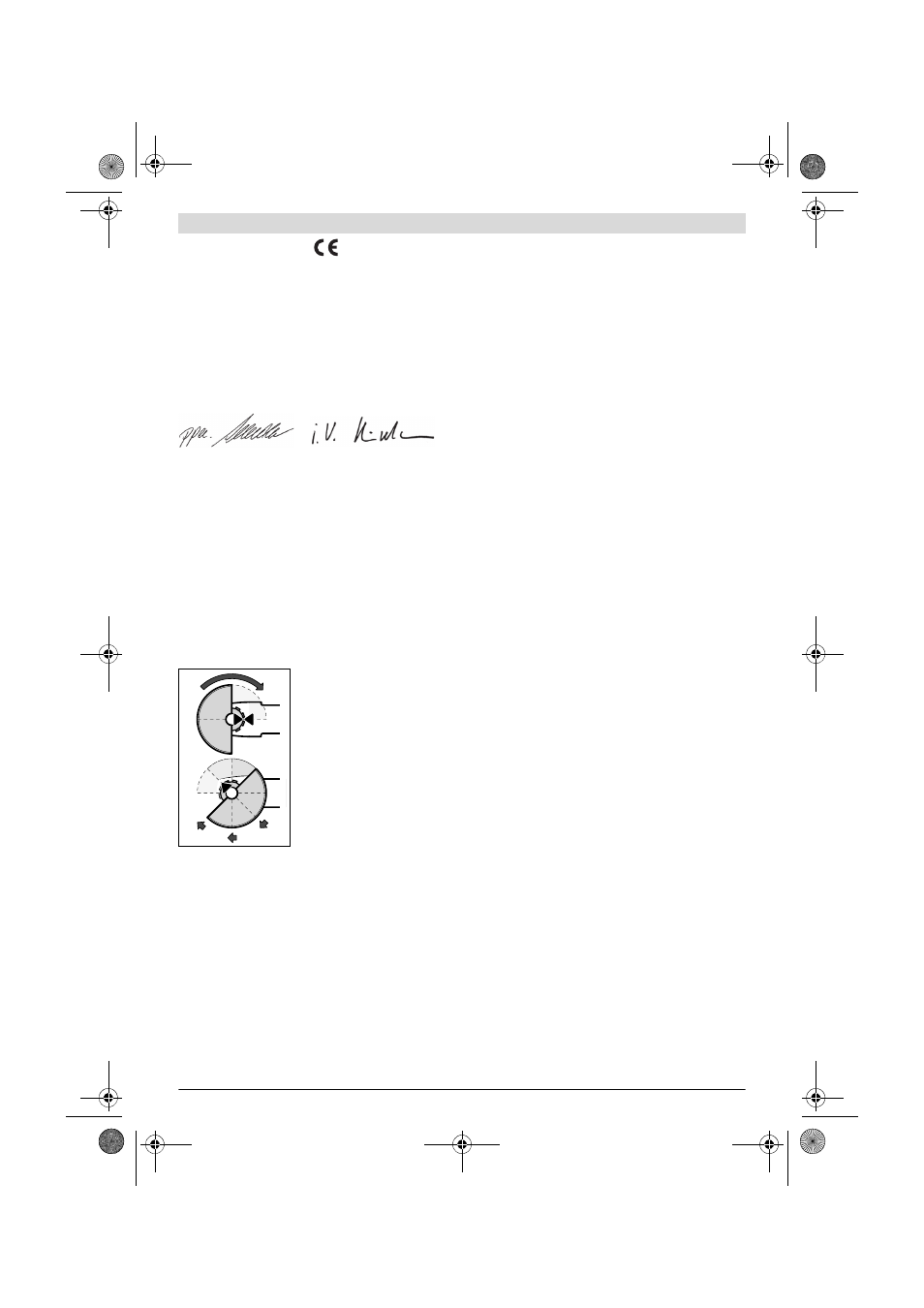

Stavite štitnik 12 na rukavac vre-
tena prema slici. Oznake trokuta
štitnika moraju se podudarati sa
odgovarajućim oznakama na glavi
prijenosnika.
Pritisnite štitnik 12 na rukavac
vretena, sve dok naslon štitnika
ne sjedne na prirubnicu električ-
nog alata i okrenite štitnik sve dok
čujno ne preskoči.
Prilagodite položaj štitnika 12 potrebama radne operacije.
Kod toga polugu za deblokiranje 1 pritisnite prema gore i
okrenite štitnik 12 u željeni položaj.
 Montirajte štitnik 12 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.
 Štitnik 12 se ne smije zakretati pod djelovanjem poluge
za deblokiranje 1! Inače se električni alat ni u kojem
slučaju ne smije dalje koristiti i mora se odnijeti u ser-
vis.
Napomena: Kodirni izdanak na štitniku 12 osigurava da se
može montirati samo jedan štitnik koji odgovara električnom
alatu.
Štitnik za rezanje
 Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 14.
 Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.
Štitnik za rezanje 14 se ugrađuje kao i štitnik za brušenje 12.
Usisna hauba za rezanje sa vodilicama
Usisna hauba za rezanje sa vodilicama 21 montira se kao štit-
nik za brušenje 12.
Usisna hauba za brušenje
Za brušenje bez razvijanja prašine obojanih i lakiranih površi-
na i plastike sa lončastim brusom 9 ili sa gumenim brusnim ta-
njurom 17 sa brusnim listom 18, možete primijeniti usisnu
haubu 7. Usisna hauba 7 nije prikladna za obradu metala.
Na usisnu haubu 7 može se priključiti prikladni Bosch usisa-
vač prašine.
Usisna hauba 7 se montira kao i štitnik 12. Vijenac četkica je
zamjenjiv.
Dodatna ručka
 Vaš električni alat koristite samo s dodatnom ručkom
5.
Dodatnu ručku 5 uvijte na glavu prijenosnika desno ili lijevo,
ovisno od načina rada.
Zaštita ruku
 Za radove sa gumenim brusnim tanjurom 17 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 16.
Štitnik za ruke 16 pričvrstite sa dodatnom ručkom 5.
Montaža brusnih alata
 Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
 Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi. Brusne ploče se pri radu
jako zagriju.
Očistite brusno vreteno 6 i sve dijelove koje treba montirati.
Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena 2.
 Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje. Električni alat bi se inače mogao ošte-
titi.
Brusne ploče/Brusne ploče za rezanje
Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.
Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).
Redoslijed montaže je vidljiv na stranici sa slikama.
Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu 10 i stegnite je sa račvastim ključem, vidjeti poglavlje,
vidjeti poglavlje „Brzostežuća matica“.
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
