40 | Magyar
1 609 92A 08F | (20.3.13) Bosch Power Tools
Védőbúra daraboláshoz
 Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 14 védőbúrát.
 Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.
A darabolásra szolgáló 14 védőbúrát a csiszolásra szolgáló 12
védőbúrához hasonlóan kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló 21 elszívó búrát védőszánnal a csiszo-
lásra szolgáló 12 védőbúrához hasonlóan kell felszerelni.
Elszívó búra csiszoláshoz
Festékeknek, lakkoknak és műanyagoknak a 9 csészealakú
keményfém csiszolótárcsával, a 17 gumitányérral a 18 csi-
szolópapírral együtt történő, kevés port okozó lecsiszolásá-
hoz használja a 7 elszívóburát. A 7 elszívóbura fémek meg-
munkálására nem alkalmas.
A 7 elszívóburához egy megfelelő Bosch-porszívót lehet csat-
lakoztatni.
A 7 elszívóburát a 12 védőburához hasonlóan kell felszerelni.
A kefés koszorú kicserélhető.
Pótfogantyú
 Az elektromos kéziszerszámot csak az arra felszerelt 5
pótfogantyúval együtt szabad használni.
Csavarja be az 5 pótfogantyút a munkának megfelelő helyzet-
ben a hajtómű jobb vagy bal oldalába.
Kézvédő
 A 17 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett mun-
kákhoz mindig fel kell szerelni a kézvédőt 16.
Rögzítse a 16 kézvédőt az 5 pótfogantyúval.
A csiszolószerszámok felszerelése
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
 Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek. Munka közben a tárcsák erősen felhevül-
nek.
Tisztítsa meg a 6 csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a 2 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-
lótengelyt.
 A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni! Ellenkező esetben az elektromos kéziszerszám meg-
rongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a 10 befogó anyát, lásd
az „Gyorsbefogó anya” c. szakaszt.
 A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

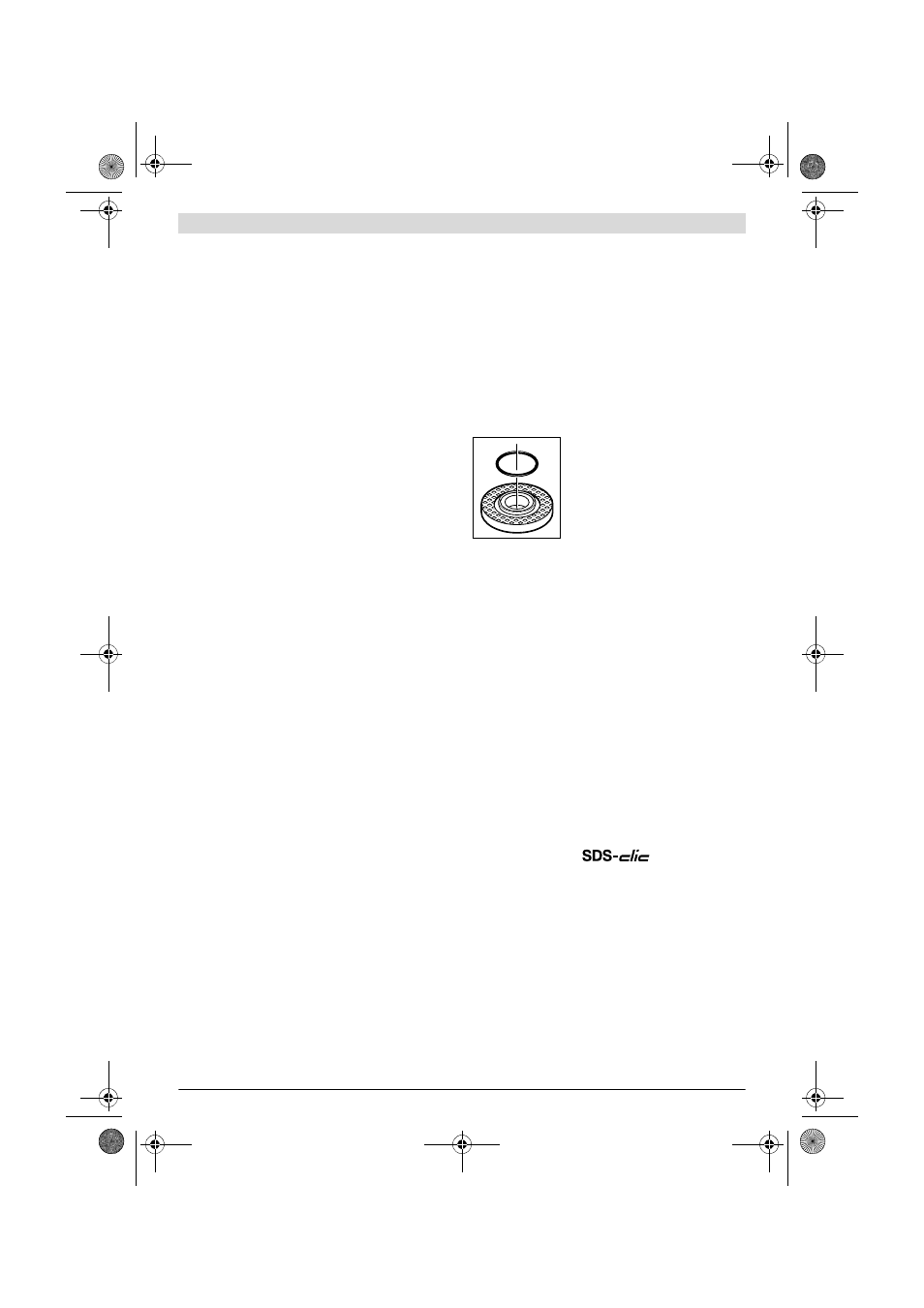

A 8 szorítókarimába a központozó pe-
rem körül egy műanyag alkatrész
(O-gyűrű) található. Ha az O-gyűrű hi-
ányzik, vagy megrongálódott, akkor a
8 szorítókarimát a további használat
előtt okvetlenól ki kell cserélni.
Legyezőlapos tárcsa
 A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 16 kézvédőt.
Gumi csiszolótányér
 A 17 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 16 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a 19 hengeres anyát.
Csészealakú kefe/kefés tárcsa
 A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 16 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú ke-
fét/kefés tárcsát.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a 10 befogó anya helyett a 11 gyorsbefogó
anyát is lehet használni.
 A 11 gyorsbefogó anyát csak nagyoló és hasítókoron-
gokhoz szabad használni.
Csak hibátlan, kifogástalan 11 gyorsbefogó anyát hasz-
náljon.
A felcsavaráskor ügyeljen arra, hogy a 11 gyorsbefogó-
anyának a felirattal ellátott oldala ne a csiszolótárcsa felé
mutasson; a nyílnak a 24 indexjelre kell mutatnia.
