50 | Русский
1 609 92A 08F | (20.3.13)
Bosch Power Tools
Установите защитный кожух 12 так, чтобы исклю-
чался выброс искр в направлении оператора.
Защитный кожух 12 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.
Указание: Кулачки кодирования 12 гарантируют установ-
ку только подходящего к электроинструменту защитного
кожуха.
Защитный кожух для отрезания
Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 14.
Для резки камня обеспечьте достаточный отсос пы-
ли.
Защитный кожух для отрезания 14 монтируется так же,
как и защитный кожух для шлифования 12.
Защитный кожух для отрезания с направляющими са-
лазками
Защитный кожух для отрезания с направляющими салаз-
ками 21 монтируется так же, как и защитный кожух для
шлифования 12.
Вытяжной колпак для шлифования
Для шлифования без выделения пыли слоев краски, ла-
ков и пластмасс с помощью твердосплавного чашечного
шлифовального круга 9 или резиновой шлифовальной та-
релки 17 со шлифовальной шкуркой 18 Вы можете ис-
пользовать вытяжной колпак 7. Вытяжной колпак 7 не
пригоден для обработки металла.
К вытяжному колпаку 7 можно подключить подходящий
пылесос фирмы Bosch.
Вытяжной колпак 7 устанавливается как и защитный ко-
жух 12. Щетки по кругу можно менять.
Дополнительная рукоятка
Пользуйтесь электроинструментом только с допол-
нительной рукояткой 5.
Привинтите дополнительную рукоятку 5 справа или слева
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
Для работ с резиновой шлифовальной тарелкой 17
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 16.
Закрепляйте защитный щиток 16 дополнительной рукоят-
кой 5.
Установка шлифовальных инструментов
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 6 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).
Последовательность монтажа показана на странице с ил-
люстрациями.
Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку 10 и затяните ее ключом для круглых
гаек с 2-мя торцовыми отверстиями, см. раздел «Быстро-
зажимная гайка».
После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

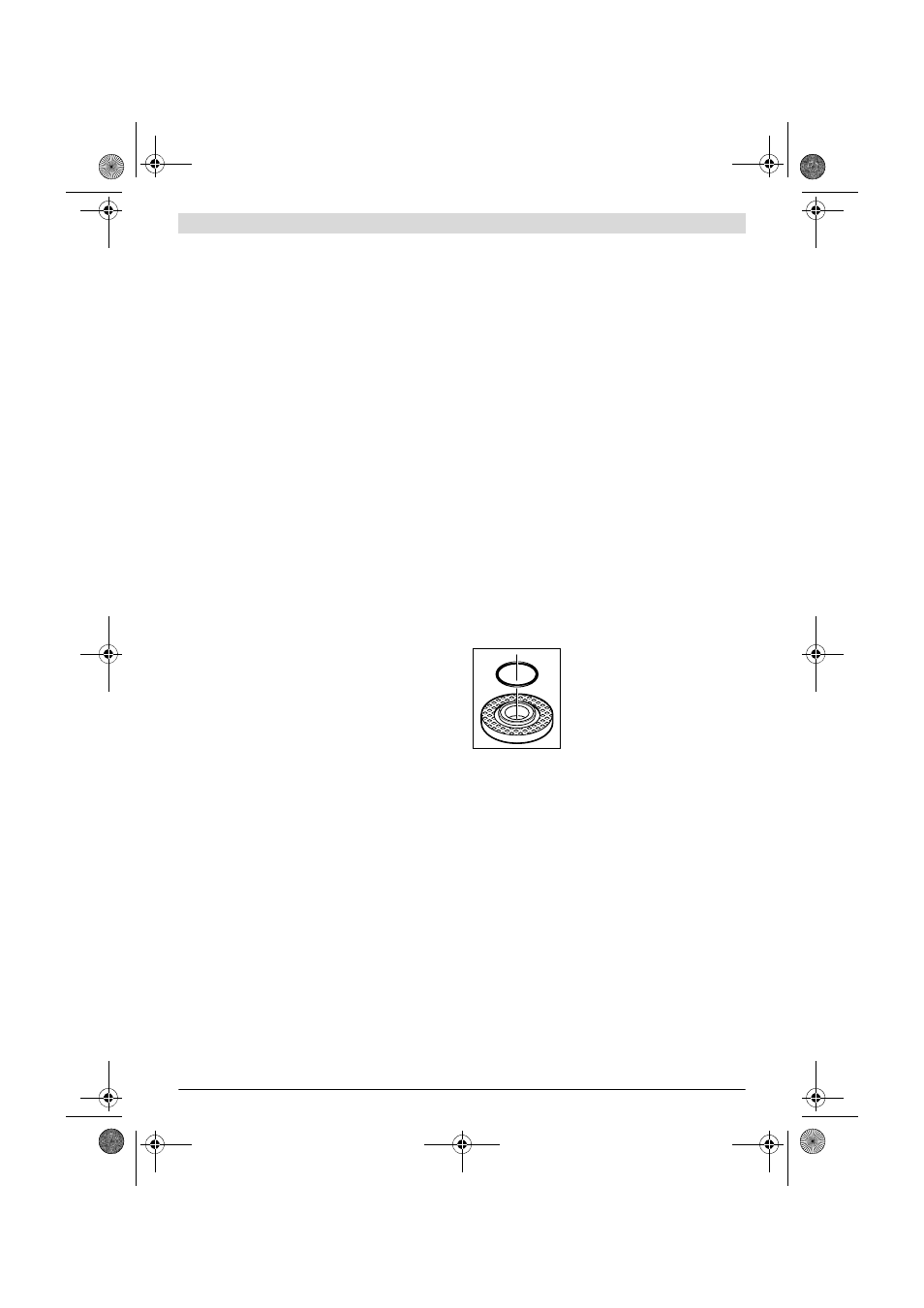

На опорном фланце 8 вокруг центри-
рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения). Если кольцо круглого сече-
ния отсутствует или повреждено,
опорный фланец 8 необходимо обя-
зательно заменить перед дальней-
шим применением.
Веерный шлифовальный круг
Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 16.
Резиновая шлифовальная тарелка
Для работ с резиновой шлифовальной тарелкой 17
всегда устанавливайте защиту руки 16.
Последовательность монтажа показана на странице с ил-
люстрациями.
Навинтите круглую гайку 19 и затяните ее ключом для кру-
глых гаек с 2-мя торцовыми отверстиями.
Чашечная щетка/дисковая щетка
Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 16.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.
