Соединения рдт – Инструкция по эксплуатации Baldor Асинхронные электродвигатели инверторного типа серии RPM AC
Страница 16
2-8 Установка и эксплуатация
IMN406RU
Табл. 2-2. Допускаемая осевая нагрузка, кг, при минимальной долговечности L10 подшипника, равной 10 000 ч.
Без внешней консольной нагрузки
Типоразмер
Горизонтальная установка
Вертикальная установка, осевое усилие
направлено вниз
Вертикальная установка, осевое усилие
направлено вверх
2500
об/мин
1750
об/мин
1150
об/мин
850
об/мин
2500
об/мин
1750
об/мин
1150
об/мин
850
об/мин
2500
об/мин
1750
об/мин
1150
об/мин
850
об/мин
FL180
430
480
480
480
385
455
555
630
445
470
570
645
FL/RL210
775
880
1015
1125
705
805
905
1005
870
970
1070
1170
FL/RL250
1160
1310
1520
1680
1050
1205
1410
1580
1310
1465
1670
1840
L,FL/RL280
590
700
850
975
405
515
665
795
830
940
1090
1225
L320
705
835
1020
1170
405
540
730
885
1010
1145
1335
1490
L360
875
1075
1350
1525
380
570
850
1025
1180
1370
1650
1825
L400
1350
1630
2000
2250
760
1110
1500
1765
1955
2305
2695
2960
L440
1300
1550
1800
2050
110
345
610
825
2410
2645
2910
3125
FDL112
195
219
219
219
175
206
252
286
202
213
259
293
FDL/RDL132
352
400
461
511
320
365
411
457
395
441
486
532
FDL/RDL160
527
595
691
763
477
548
640
718
595
666
759
836
DL180
268
318
386
443
184
234
302
361
377
427
495
556
DL200
320
380
463
532
184
245
331
402
459
520
606
677
DL220
398
488
613
693
172
259
386
466
536
622
750
829
DL250
613
741
909
1022
345
44
681
802
888
1047
1225
1345
DL280
591
704
818
932
50
156
272
375
1095
1202
1322
1420
Дополнительные принадлежности

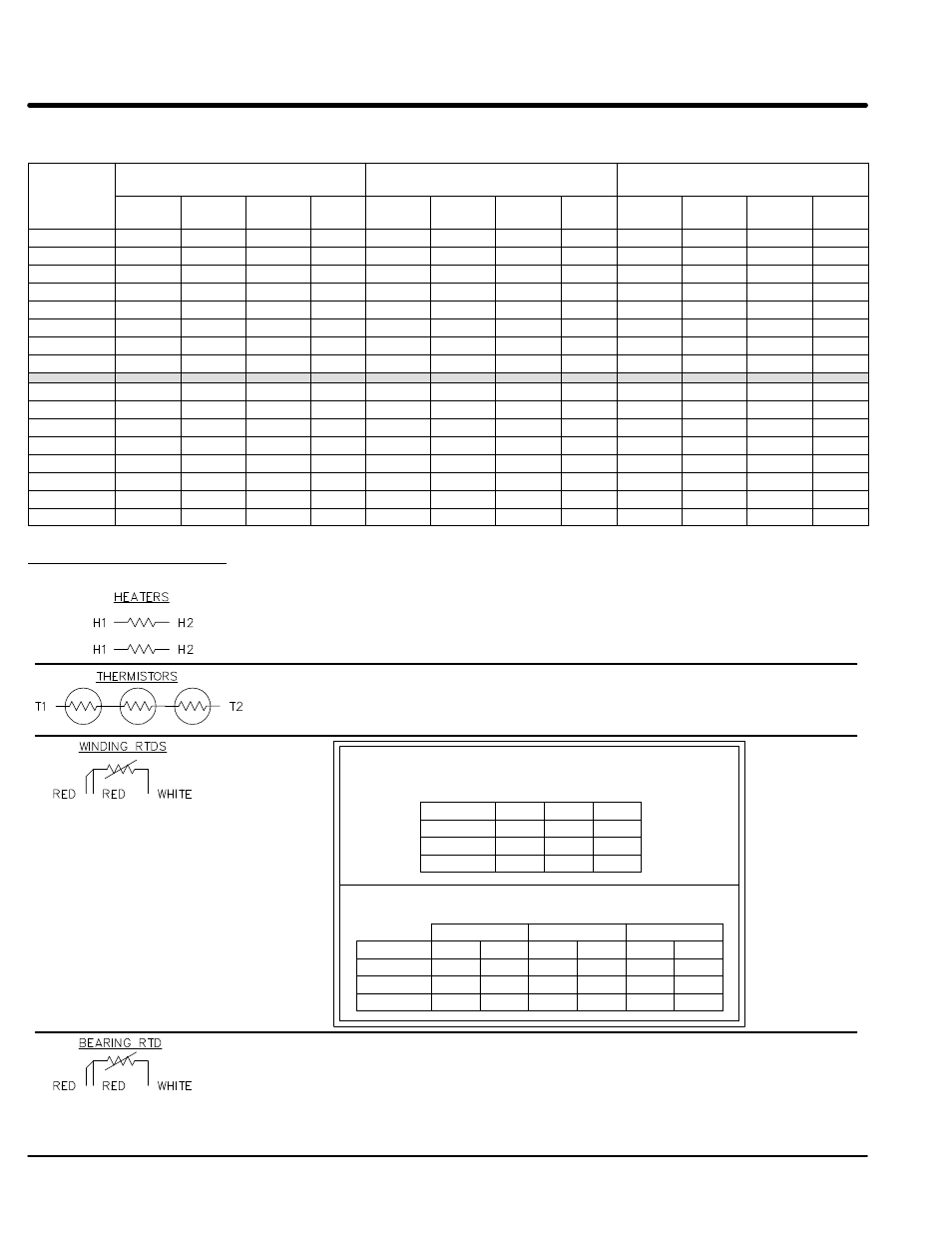

Рис. 2-3. Подсоединение принадлежностей
На каждом конце двигателя установлено по одному нагревателю.
Провода каждого нагревателя обозначены H1 и H2.
(Одинаковые номера соединяются вместе.)
В обмотках установлено три термистора.
Провода, маркированные TD1TD6, предназначены для отключения, TD7TD12 – для предупреждения.
* Один РДТ подшипника установлен на крышке ведущего конца (PUEP), провода маркированы RTDDE
* Один РДТ подшипника установлен на крышке конца, противоположного ведущему (FREP), провода маркированы RTDODE.
* Обратите внимание, что РДТ может иметь 2 красных и 1 белый или 2 белых и 1 красный провод.
1TD1
1TD2
1TD3
418057−549
#1
#2
#3
#4
#5
#6
2TD1
2TD2
2TD3
3TD1
3TD2
3TD3
1TD1
1TD2
1TD3
2TD1
2TD2
2TD3
3TD1
3TD2
3TD3
4TD1
4TD2
4TD3
5TD1
5TD2
5TD3
6TD1
6TD2
6TD3
СОЕДИНЕНИЯ РДТ
Один на фазу
Выводы Фаза1 Фаза
2
Фаза3
Фаза1
Фаза2
Фаза3
Красный
(или маркированный)
Красный
(или маркированный)
Выводы
Белый
Белый
Белый
Белый
Два на фазу
