Пример конфигурации mstp – Инструкция по эксплуатации ZTE ZXR10 2900E series
Страница 99
Глава 5
Конфигурация услуг
Собственность корпорации ZTE. Конфиденциально. 87
ForwardDelay(s):15
Reg RootID:
Priority : 32768 Address : 00.d0.d0.29.52.06
RemainHops : 20
BridgeID:
Priority : 32768 Address : 00.d0.d0.29.52.06
HelloTime(s) : 2 MaxAge(s): 20
ForwardDelay(s): 15 MaxHops : 20
Interface PortId Cost Status Role Bound GuardStatus
--------- ------ --------- ------- ---------- ----- -----------
1 128.1 200000 Forward Root RSTP None
2 128.2 200000 Discard Alternate RSTP None

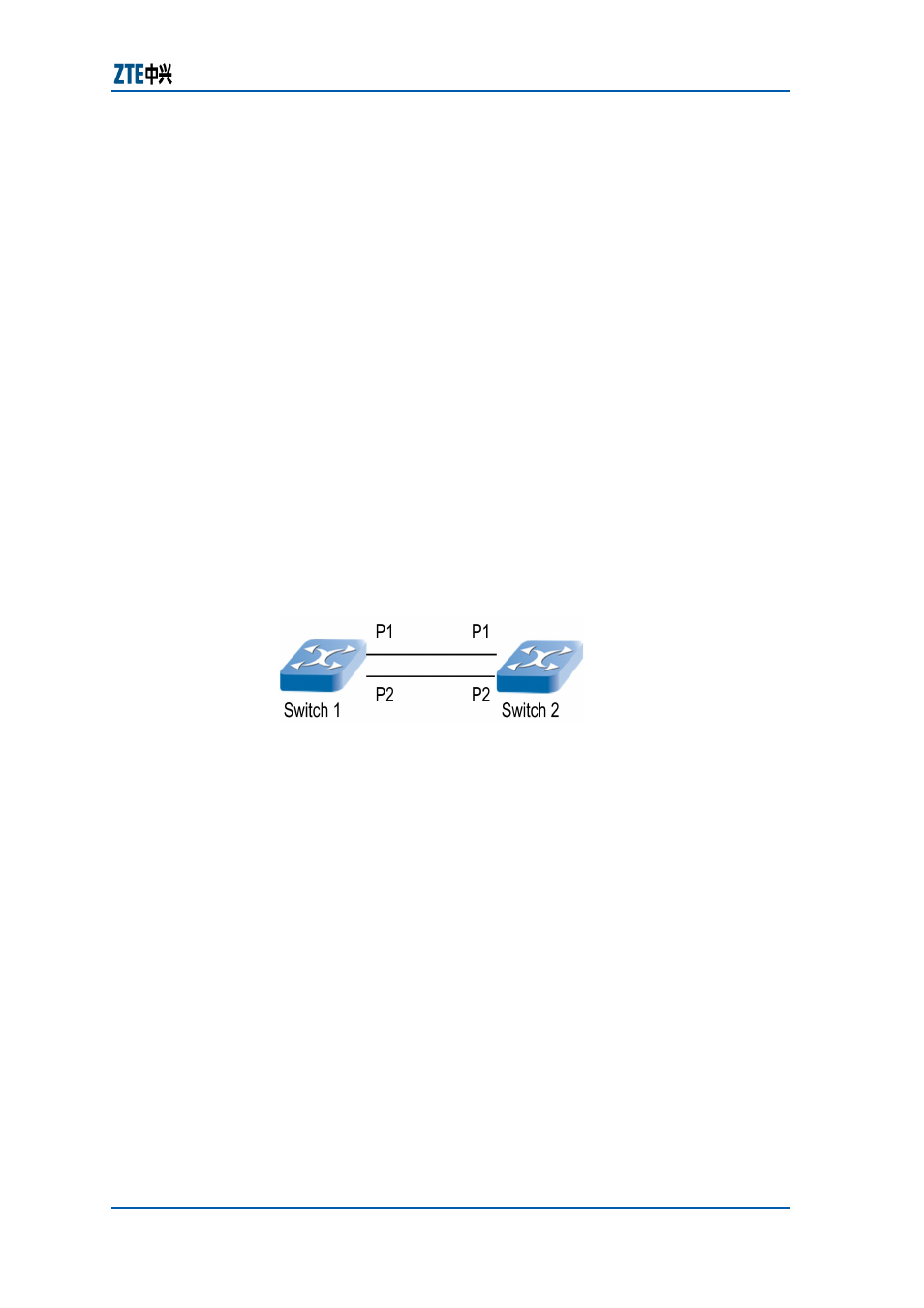

Пример конфигурации MSTP
Описание конфигурации
В
соответствии
с
Рис.
5-11
сконфигурируйте
MSTP
коммутаторов 1 и 2 (они находятся в одной области MST) для
резервного копирования каналов и блокировки кольца в сети.
Конфигурация такова: установите преобразование между
экземпляром 1 и услугой VLAN10-20; установите zte в поле
Name (Имя), 10 в поле Revision (Пересмотр). Установите
коммутатор 1 в качестве корневого моста в экземпляр 1.
Р
И С
.
5 -1 1 .
П
Р И М Е Р К О Н Ф И Г У Р А Ц И И
MS T P
Порядок конфигурации
zte(cfg)#set stp enable
/*enable the stp protocol of switch1 and switch2*/
zte(cfg)#set stp forceversion mstp
/*set the STP forceversion as mstp*/
zte (cfg)#set stp name zte
/*set switch1 and switch2 in the same area*/
zte(cfg)#set stp revision 10
zte(cfg)#set stp instance 1 add vlan 10-20
Проверка конфигурации
1. Проверьте состояние STP коммутаторов 1 и 2 в общей
информации о системе.
zte(cfg)#show stp
The spanning_tree protocol is enabled!
