Глава 5
Конфигурация услуг
Собственность корпорации ZTE. Конфиденциально. 149
вторичный порт не получает этот пакет, то канал будет в
состоянии отказа.
Если где-то есть неисправность, она обнаруживается
соседним узлом, и это сообщается главному узлу. Петля
означает отказ канала.
Как показано на Рис. 5-31, главный узел имеет два
интерфейса, первичный и вторичный. При инициализации
главного узла порт с петлей блокируется. Если главный
узел обнаруживает номральный канал, блокируется
вторичный порт. Если главный узел обнаруживает разрыв
канала, он передает это на вторичный порт, и когда
транзитный узел инициализируется, порт с петлей
блокируется.
Восстановление ZESR в случае сбоя: даже если канал
неисправен, первичный порт главного узла также
циклически
посылает
пакеты
HEALTH.
Если
они
принимаются вторичным портом, состояние петли будет
«восстановление канала». Если петля в состоянии
«complete state», как показано на Рис. 5-31, главный узел
заблокирует
вторичный
порт,
чтобы
предотвратить
неконтролируемые кадры Ethernet в защитной VLAN. Это
логически отрежет петлю и исключит широковещание в
защитной VLAN.

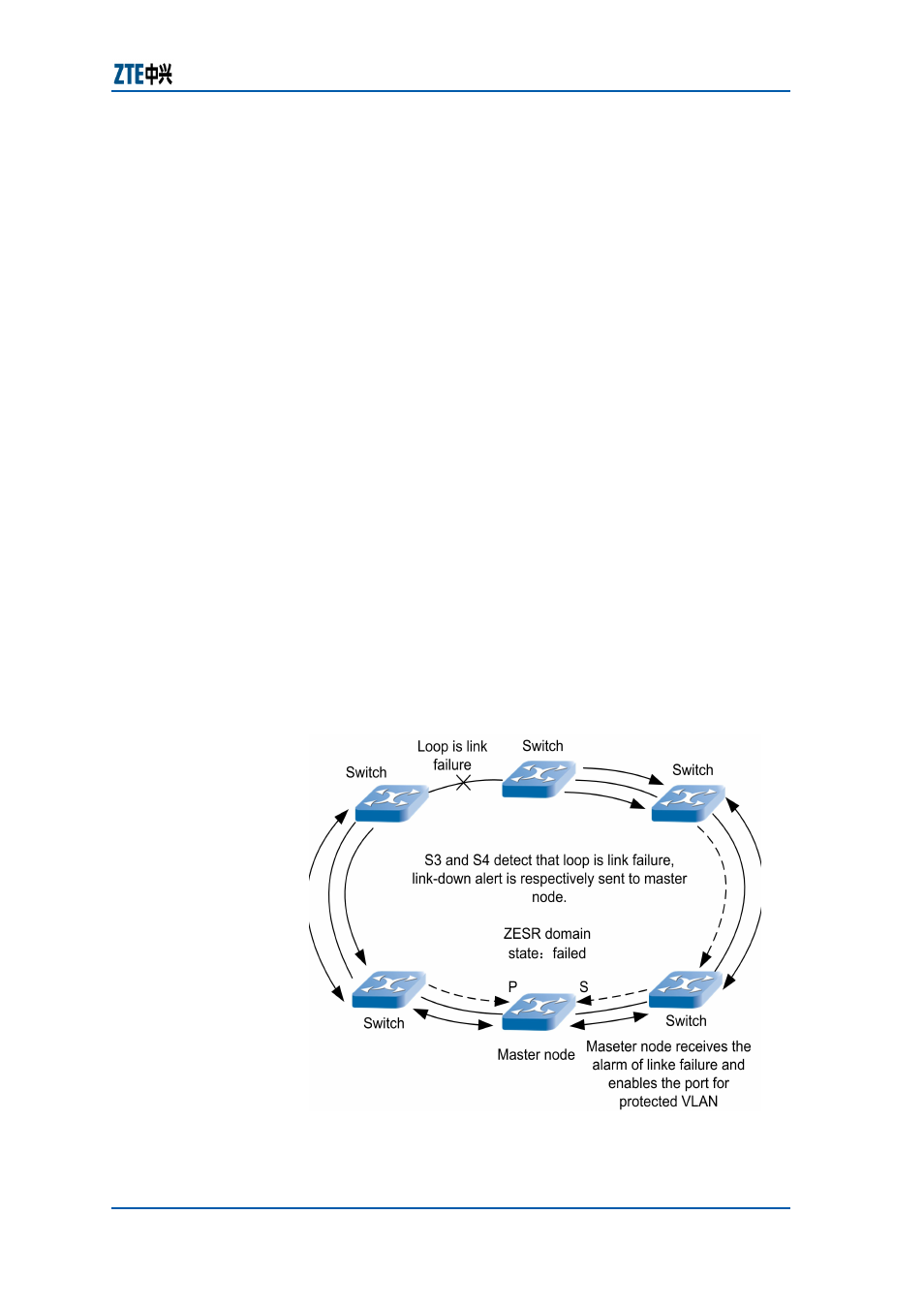

Если из-за петли произошел отказ канала, как показано
на Рис. 5-32, главный узел откроет вторичный порт,
чтобы передавать через него данные.
Р
И С
.
5 -3 2
Р
А Б О Ч Е Е С О С Т О Я Н И Е
ZE S R,
К О Г Д А К О Л Ь Ц О В
С О С Т О Я Н И И
“
L I N K F A I L U R E
”
Когда канал восстанавливается, как показано на Рис. 5-33,
главный узел определяет восстановление, блокирует
