Глава 5 Конфигурация услуг
Собственность корпорации ZTE. Конфиденциально. 169
Пример конфигурации события
управления каналом OAM
Описание конфигурации
Функция мониторинга OAM позволяет уведомлять об
аномальных кадрах, принятых локальных получателем. Эта
функция основана на обнаружении OAM. Пользвоатель
входит в коммутатор через консольный порт и настраивает
OAM. OAM и мониторинг канала порта на другой стороне
активируются. Затем определяются ошибочные символы и
кадры, и это передается на локальный коммутатор.

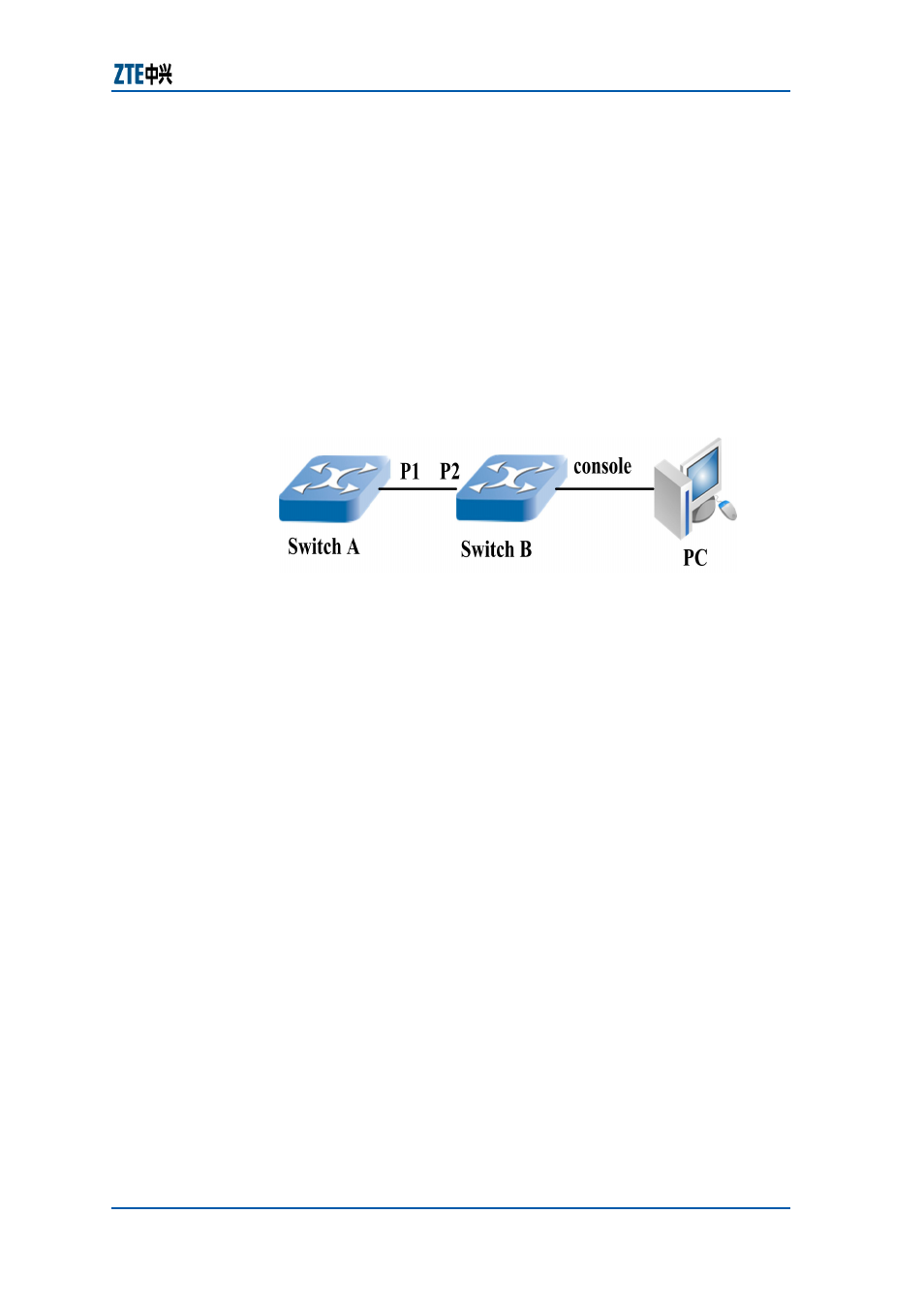

Р И С . 5 -4 3 С Е Т Ь У П Р А В Л Е Н И Я К А Н А Л А М И
Порядок конфигурации
1. Конфигурация коммутатора А:
zte(cfg)#set ethernet-oam enable
zte(cfg)#set ethernet-oam port 2 enable
2. Конфигурация коммутатора В:
zte(cfg)#set ethernet-oam enable
zte(cfg)#set ethernet-oam port 1 enable
zte(cfg)#set ethernet-oam port 1 link-monitor enable
zte(cfg)#set ethernet-oam port 1 lin symbol-period threshold 10 window 10
zte(cfg)#set ethernet-oam port 1 lin frame threshold 10 window 20
zte(cfg)#set ethernet-oam port 1 link-monitor frame-period threshold 5
window 1000
zte(cfg)#set ethernet-oam port 1 link-monitor frame-seconds threshold 10
window 30
zte(cfg)#show eth port 1 link-monitor
Link Monitoring of Port: 1
Errored Symbol Period Event:
Symbol Window : 10(million symbols)
Errored Symbol Threshold : 10
Total Errored Symbols : 0
Local Total Errored Events : 0
Remote Total Errored Events : 0
