Коммутаторы подключаются напрямую.
В каждой области MSTP можно сконфигурировать множество
связующих деревьев, независимых друг от друга. Каждое
связующее дерево является внутренним связующим деревом
(IST), и его можно назвать экземпляром множественного
связующего дерева (MSTI). Общее связующее дерево
соединяет все области MST в коммутируемую сеть. Область
MST может рассматриваться как коммутатор, CST —
связующее дерево, генерируемое в результате расчета
протоколов STP и RSTP. Все IST и CST называются общими и
внутренними
связующими
деревьями
(CIST).
CIST
—
одиночное
связующее
дерево
для
подключения
всех
коммутаторов.
В этой структуре топологии MSTP IST может служить в
качестве одиночного моста (коммутатора). Таким образом,
CTS может служить в качестве RSTP для взаимодействия
информации о конфигурации (BPDU — модуль данных
протокола моста). В одной области IST можно создать
несколько экземпляров, которые будут действительны только
в
этой
области.
Экземпляр
эквивалентен
RSTP,
за
исключением
того,
что
он
должен
осуществлять
взаимодействие BPDU с мостами вне этой области.

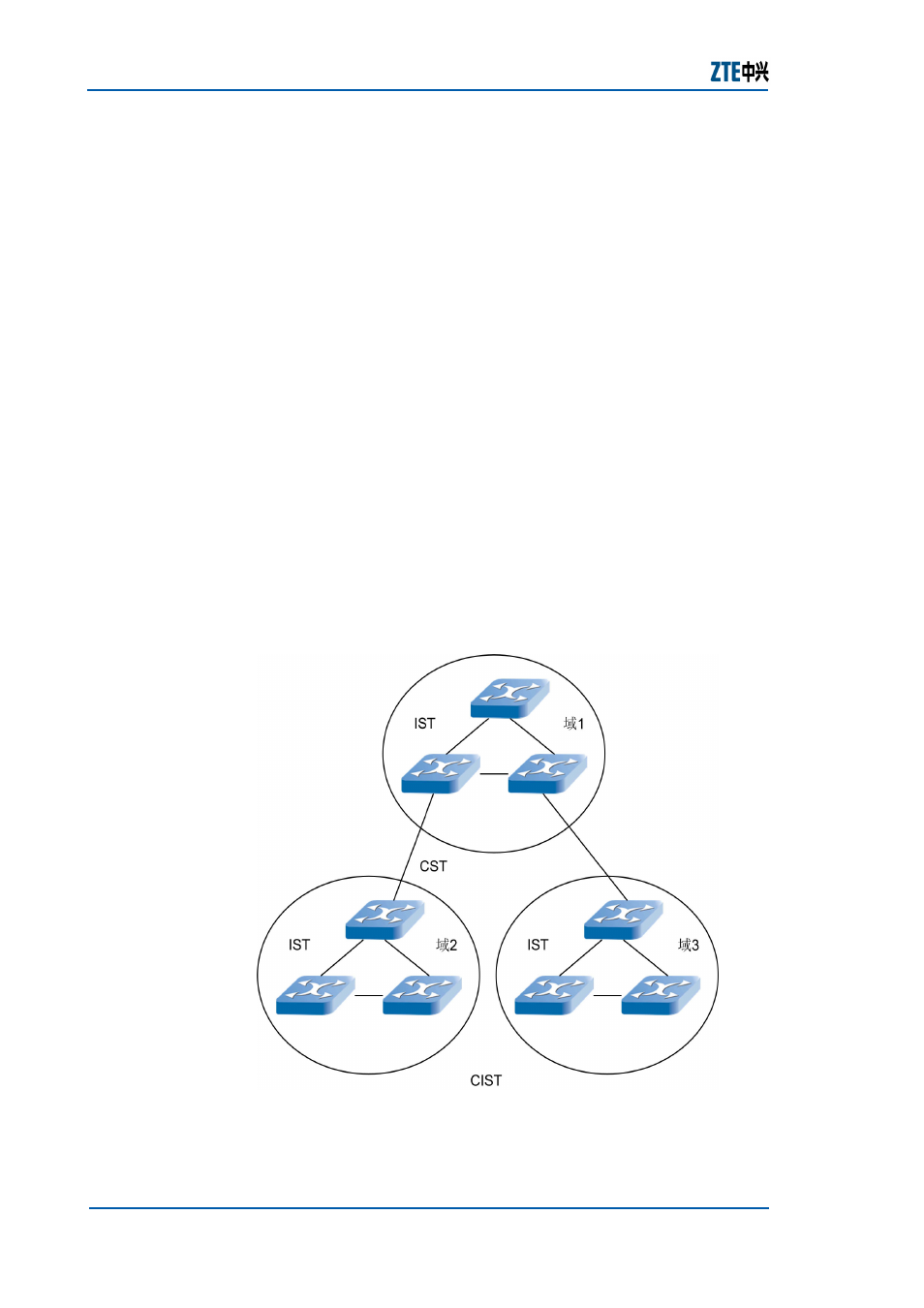

Топологическая структура MSTP представлена на Рис. 5-8.
Р
И С
.
5 -8 .
Т
О П О Л О Г И Ч Е С К А Я С Т Р У К Т У Р А
MS T P
Протокола связующего дерева (STP) вычисляет согласно
протоколу. Порты деляется на разные части:
