Узел Smart-link: smart-link – это простое расширение
прерыдущей функции ZESR, реализующее защиту для
ключевых сервисных каналов. Как показано на “SMART-
LINK”, когда в канале происходит сбой, он автоматически
переключается.
Описание функции ZESR
ZESR с одним кольцом и одним доменом
Домен ZESR
Домен ZESR является примером протокола ZESR. Это кольцо
Ethernet, состоящее из главного узла, транзитного узла и
упарвляющей VLAN.
Р
И С
.
5 -3 1
Р
А Б О Ч Е Е С О С Т О Я Н И Е
ZE S R,
К О Г Д А К О Л Ь Ц О Н А Х О Д И Т С Я
В С О С Т О Я Н И И
“
C O M P L E T E S T A T E
”

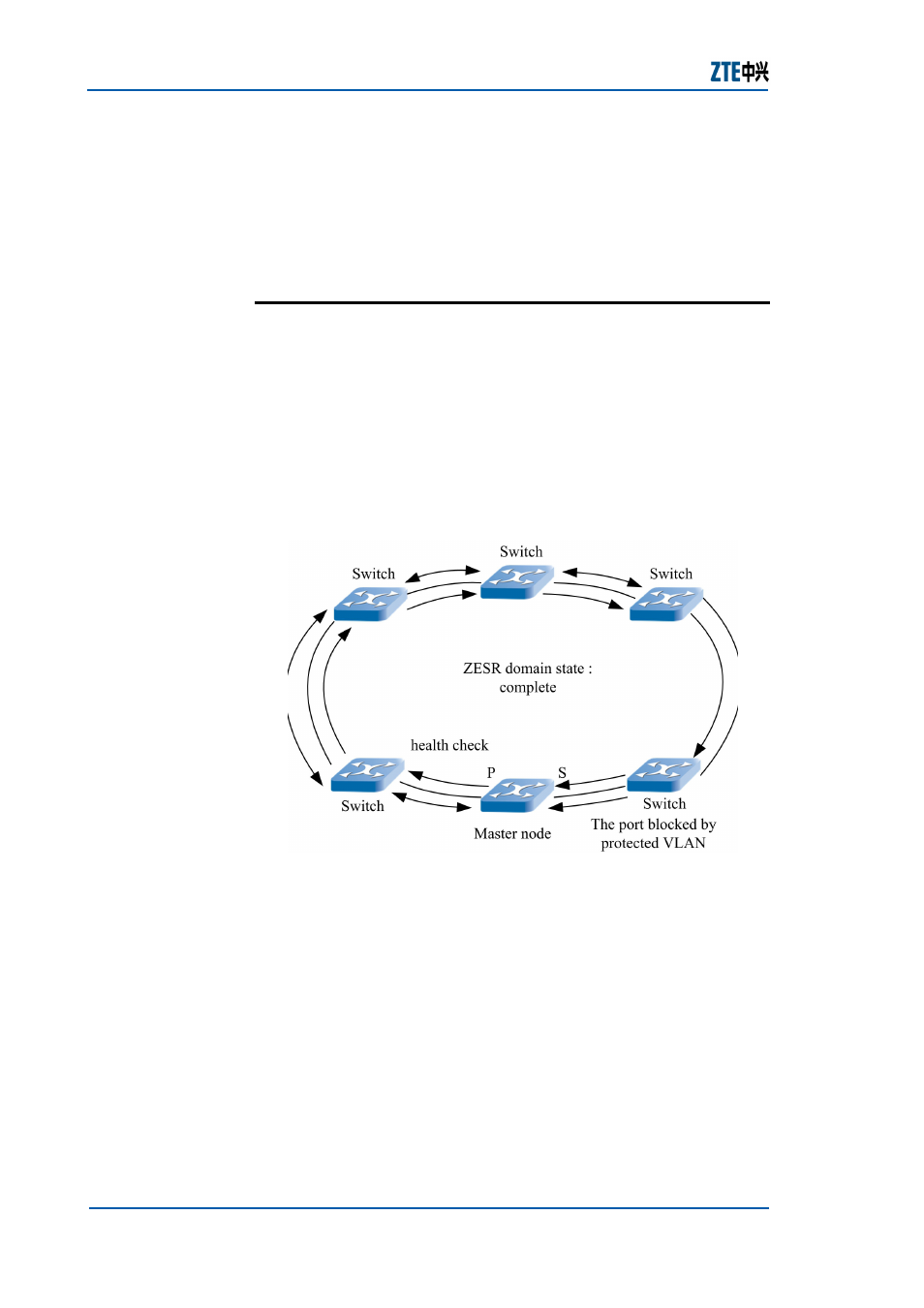

Как показано на Рис. 5-31, каждый узел – это один
коммутатор 2900. Все узлы формируют одно кольцо.
Кммутатор MASTER – это главный узел. Домен ZESR
устанавливает управляющую VLAN, состояющую из всех
портов в кольце. Защитная VLAN должна содержать все
порты, указанные выше. Домен ZESR устанавливает один
главный узел и несколько транзитных. Каждый узел
соединяется с кольцом с двумя портами: первичным и
вториным.
Режим обнаружения петель ZESR
Главный узел в домене ZESR циклично посылает пакеты
HEALTH с первичного порта. Если канал с петлей
находится в состоянии complete (петля соединена), пакет
HEALTH
принмиается
вторичным
портом,
и
если
