zte(cfg)#show vlan 100
VlanId : 100 VlanStatus: enabled
VlanName:
VlanMode: Static
Tagged ports : 7-8
Untagged ports: 1-2
Forbidden ports:
Конфигурирование прозрачной передачи
VLAN
Описание конфигурации

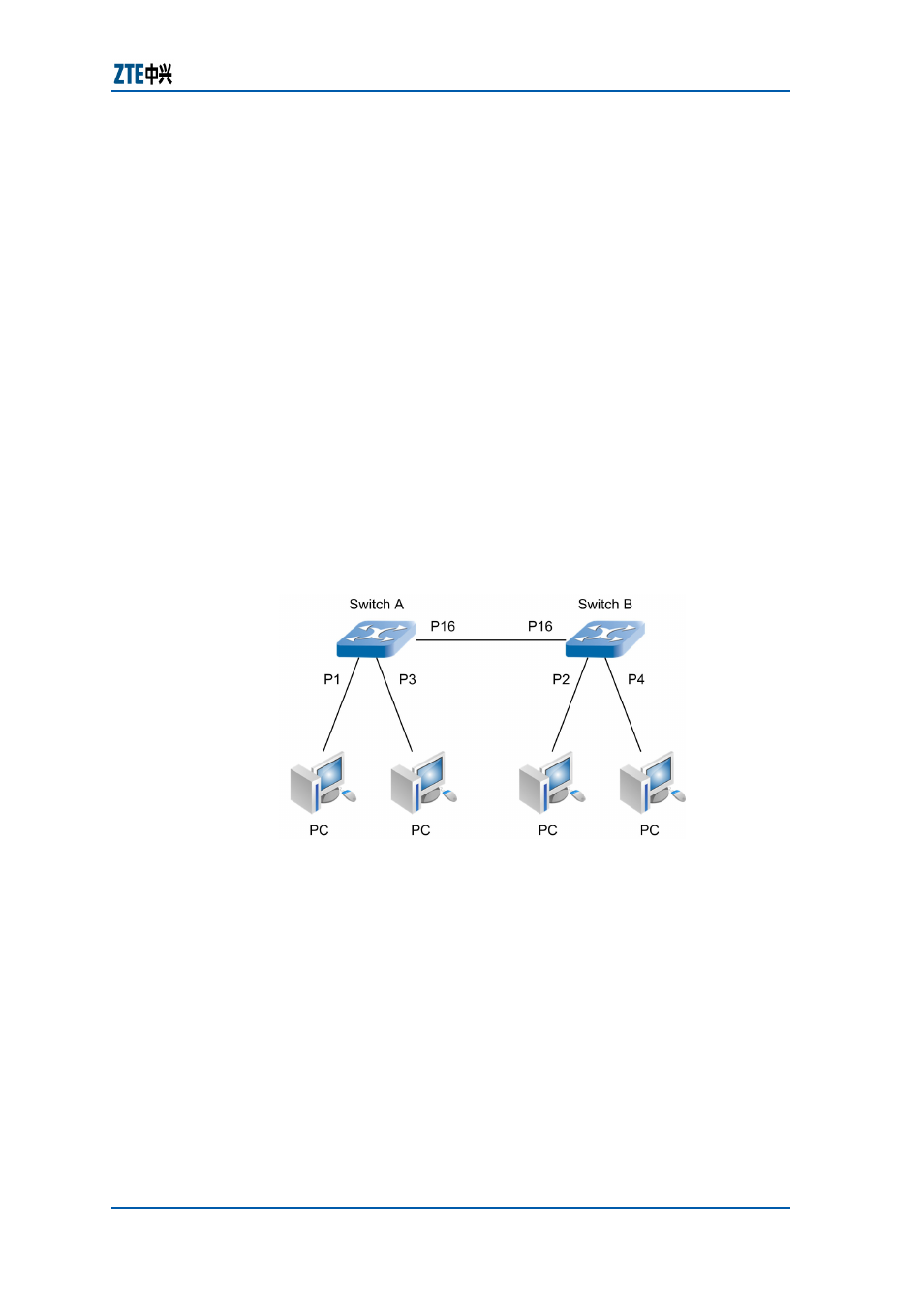

Как показано на Рис. 5-3, коммутатор A подключен к
коммутатору B через порт 16. Порт 1 коммутатора А и порт 2
коммутатора B — части VLAN2. Порт 3 коммутатора А и порт 4
коммутатора B — части VLAN 3. Части одной VLAN могут
взаимодействовать друг с другом.
Р
И С
.
5 -3 .
П
Р И М Е Р К О Н Ф И Г У Р А Ц И И П Р О З Р А Ч Н О Й П Е Р Е Д А Ч И
VL A N
—
Т О П О Л О Г И Я С Е Т И
Порядок конфигурации
1. Конфигурация коммутатора A
zte(cfg)#set vlan 2 add port 16 tag
zte(cfg)#set vlan 2 add port 1 untag
zte(cfg)#set vlan 3 add port 16 tag
zte(cfg)#set vlan 3 add port 3 untag
zte(cfg)#set port 1 pvid 2
zte(cfg)#set port 3 pvid 3
zte(cfg)#set vlan 2-3 enable
2. Конфигурация коммутатора B
