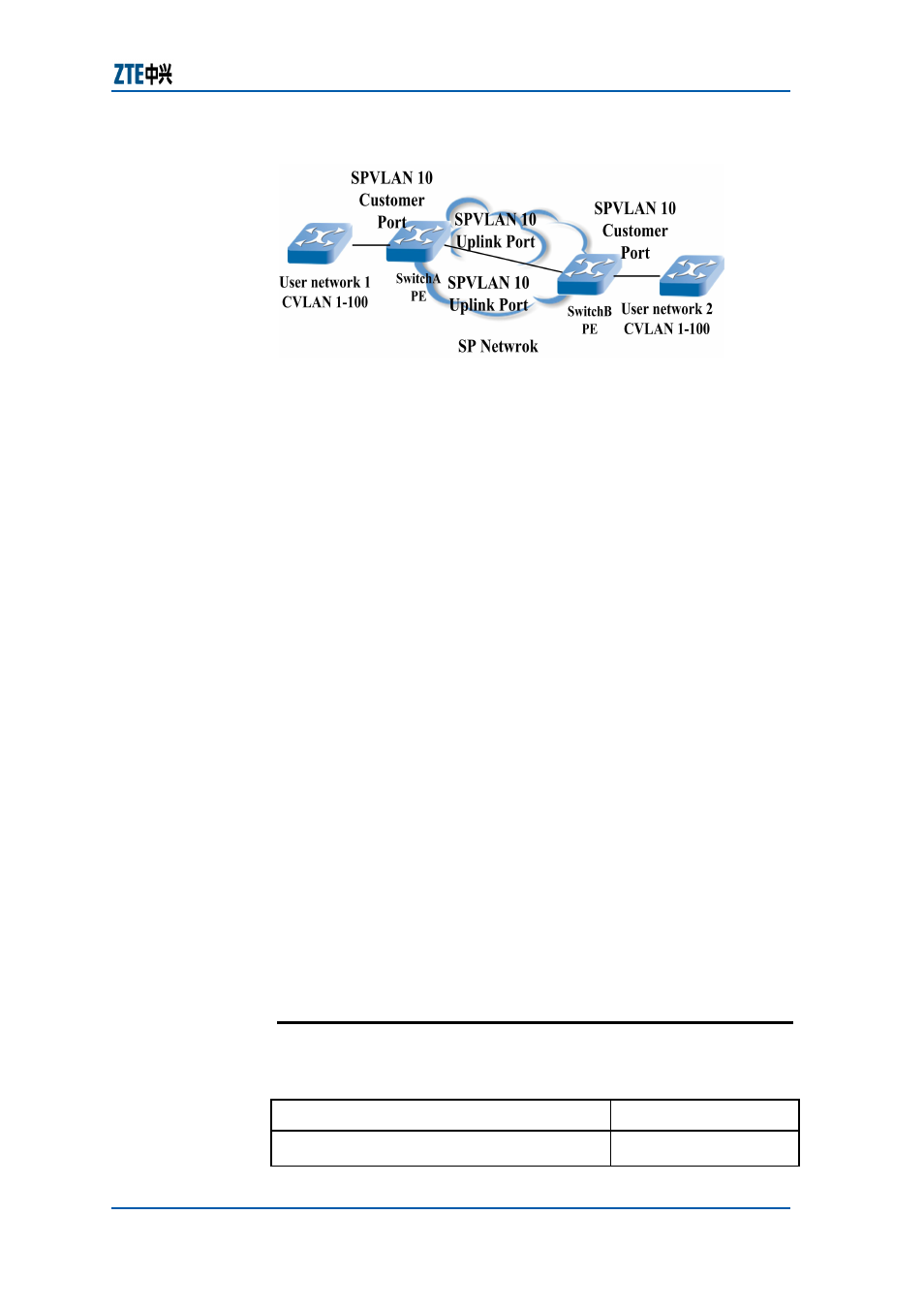

Р ИС . 5-23 Т ИПИЧНОЕ ПОСТРОЕНИЕ СЕТИ НА БАЗЕ Q IN Q
Обычно, пользовательская сеть соединена с PE посредством
режима VLAN соединительной линии. Внутренние порты
восходящего канала сети ISP симметрично соединены
посредством режима VLAN соединительной линии.
1. Когда посылается пакет из пользовательской сети 1 на
клиентский порт коммутатора А, из-за того, что
клиентский порт на основе VLAN (основанной на портах)
не может идентифицировать метку при приеме пакета, то
клиентский порт обрабатывает пакет, как пакет без меток,
невзирая на наличие или отсутствие присоединенной
метки VLAN к данному пакету данных. Пакет отправляется
VLAN 10, которая определяется посредством PVID.
2. Порт восходящего канала коммутатора А добавляет
внешний тэг (VLAN ID: 10) во время пересылки принятого
пакета данных от клиентского порта. Tpid (идентификатор
протокола тэга) такого тэга может быть сконфигурирован
на
коммутаторе. Внутри сети ISP, пакет
широковещательно распространяется по направлению к
порту VLAN 10, пока он не достигнет коммутатора В.
3. Коммутатор В обнаруживает, что порт соединенный с
пользовательской сетью 2 является клиентским портом.
Далее, он убирает внешний тэг в соответствии с
традиционным протоколом 802.1Q, чтобы восстановить
первоначальный пакет и отсылает его в пользовательскую
сеть 2.
4. Таким образом, данные между пользовательской сетью 1
и 2 могут передаваться прозрачно. Номера ID VLAN
пользовательской сети могут составляться, не опасаясь
конфликта с номерами ID VLAN в сети ISP.
Настройка QinQ
Конфигурация QinQ на коммутаторе включает следующие
пункты:
Команда Функция
zte(cfg)# set vlan qinq customer port <
portlist> { enable | disable}
Добавление/Удаление
клиентского порта.
