Руководство пользователя ZXR10 2900E
152 Собственность корпорации ZTE. Конфиденциально.
узел S5 заблокирует свой вторичный порт, а если некоторые
из каналов будут закрыты, вторичный порт будет открыт.

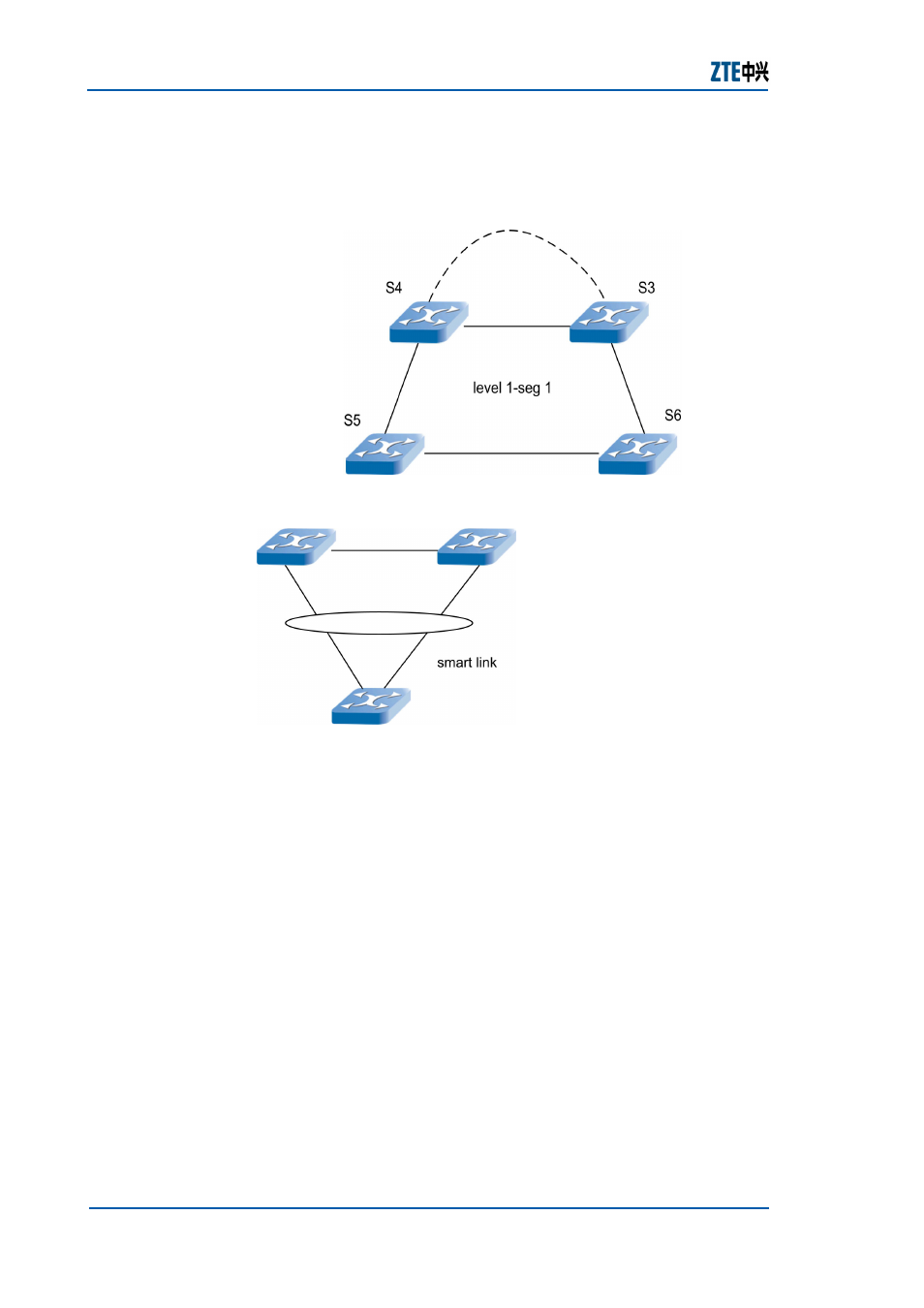

Р И С . 5 -3 6 К А Н А Л С Е Г М Е Н Т А У Р О В Н Я 0
Р И С . 5 -3 7 S MA RT -L I N K
Функция главного узла на первичном кольце
На первичном кольце домена ZESR имеется один главный
узел. Как показано на Рис. 5-35, главный узел S1 является и
инициатором распознавания состояния кольцевой сети, и
принимает решение о работе первичного кольца после
изменения топологии.
Функция транзитного узла
Транзитный узел используется для мониторинга состояния
напрямую подключенного канала ZESR и уведомляет о смене
канала главный узел, который принмиает решение об
обработке.
Функция вспомогательного узла
Вспомогательный узел – это тоже пограничный узел и
транзитный узел только с одним портом на соответствующем
канале сегмента. В основном он используется для контроля
состояния напрямую подключенного ZESR, уведомления
главного узла о смене канала и контроля состояния главного
узла на канале сегмента.
