Глава 5 Конфигурация услуг
Собственность корпорации ZTE. Конфиденциально. 161
4. Пограничный порт с атрибутом главного должен быть
настроен на edge-master.

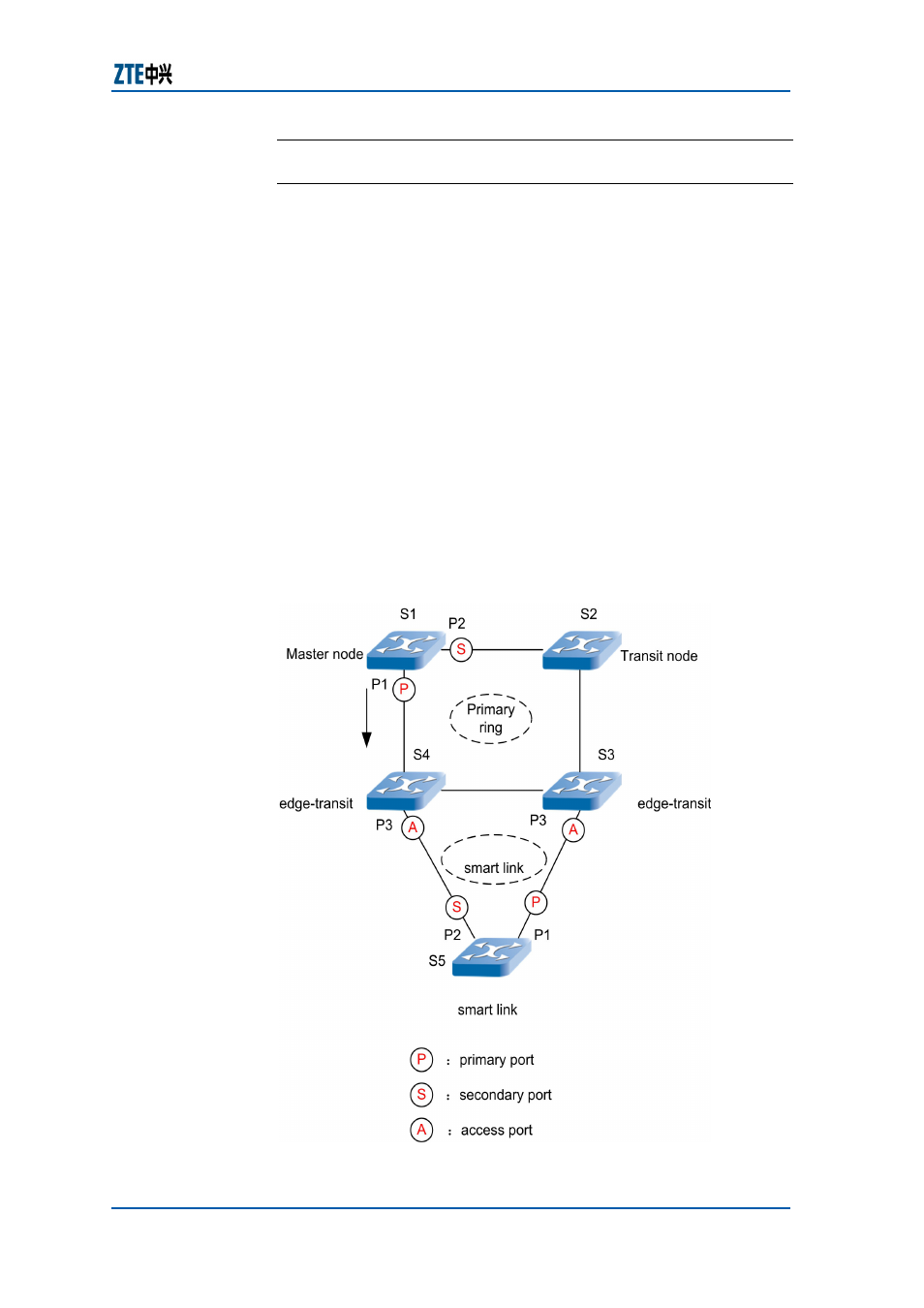

Пример конфигурации ZESR Smart Link
Описание конфигурации
В этом примере описывается, как настроить сетевой домен
ZESR smart link, который состоит из 5 коммутаторов, как
показано на Рис.
5-41. Здесь есть одно первичное кольцо
ZESR и один узел smart link.
1. Первичное кольцо состоит из узлов S1-S4. S1 – главный
узел, P1 – первичный порт, P2 – вторичный порт, S2 –
транзитный узел, S3-S4 - узел Edge-Transit, P3 – порт
доступа для Smart Link.
2. S5 – узел Smart Link. P1 – первичный порт, P2 –
вторичный порт.
Экземпляр защиты в кольце 1, защитные данные -
VLAN100, VLAN протокола - VLAN 4000.
Р И С . 5 -4 1 С Е Т Ь S M A R T L I N K
