Руководство пользователя ZXR10 2900E
100
Собственность корпорации ZTE. Конфиденциально.
Пример конфигурации ACL
Описание конфигурации
Для реализации приведенных ниже функций используется
представленная
на
рис.
5-12
конфигурация
ACL
в
коммутаторе. Запрет доступа пользователей к внешней сети
через шлюз с 9:00 до 18:00. Шлюз подключается к
коммутатору
в
порту
26.
Клиентский
компьютер
подключается к коммутатору в порту 1-24. Все пользователи
осуществляют доступ к внешней сети через шлюз 192.168.0.1.

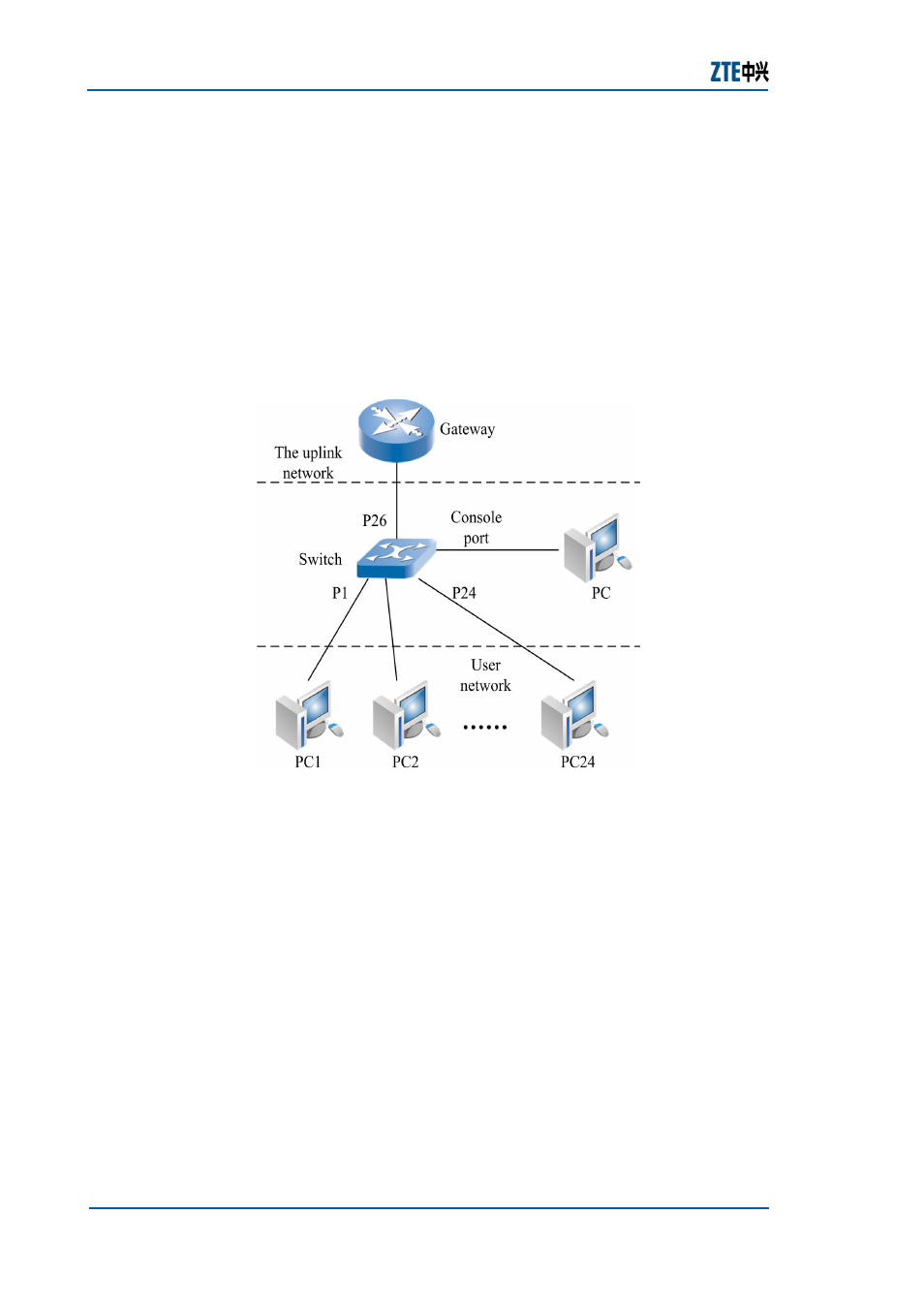

Р
И С
.
5 -1 2
П
Р И М Е Р К О Н Ф И Г У Р А Ц И И
A CL
Порядок конфигурации
zte(cfg)#config ingress-acl hybrid number 300
zte(ingress-hybrid-acl)#rule 1 deny ip any 192.168.0.1 255.255.255.255
zte(ingress-hybrid-acl)#rule 2 deny arp any 192.168.0.1 255.255.255.255
zte(ingress-hybrid-acl)#exit
zte(cfg)#set port 1-24 acl 300 enable
zte(cfg)#set time-range worktime range period 09:00 to 18:00 daily
zte(cfg)#set time-range worktime acl 300 rule 1 enable
zte(cfg)#set time-range worktime acl 300 rule 2 enable
