Руководство пользователя ZXR10 2900E
110
Собственность корпорации ZTE. Конфиденциально.

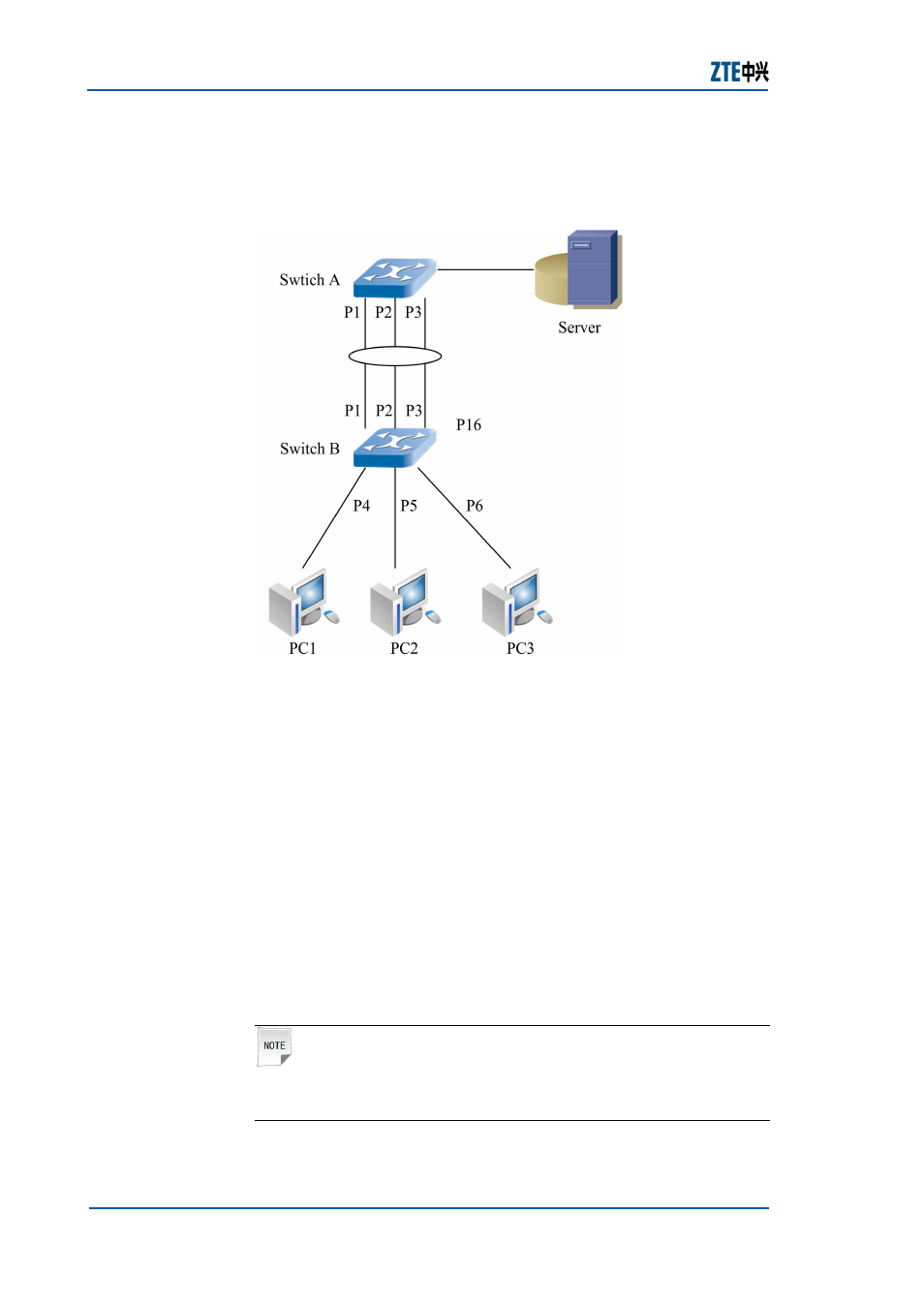

Как показано на Рис.5-15, соединительная линия 1 и
изолированные порты 4,5 и 6 добавляются к сессии 2.
Р
ИС
.
5-15
П
РИМЕР
№2
КОНФИГУРАЦИИ
PVLAN
Порядок настройки конфигурации
1. Конфигурация коммутатора. А:
zte(cfg)#set lacp enable
zte(cfg)#set lacp aggregator 1 add port 1-3
zte(cfg)#set lacp sggregator 1 mode dynamic
2. Конфигурация коммутатора В:
zte(cfg)#set lacp enable
zte(cfg)#set lacp aggregator 1 add port 1-3
zte(cfg)#set lacp aggregator 1 mode dynamic
zte(cfg)#set vlan pvlan session 2 promis-trunk 1 isolate-port 4-6
Примечание:
Изолированный порт может быть соединительной линией,
изолированный порт не может.
Проверка конфигурации
