Шаблон для сверления (флюгерный датчик ветра) – Инструкция по эксплуатации Raymarine ST60
Страница 55
Advertising
Просверлить отверстие
диаметром 4 мм
50 мм
34,5 мм
27,5 мм
Передняя часть
Центральная
линия
7 мм
10 мм
Контур основания флюгерного датчика
Просверлить отверстие
диаметром 4 мм

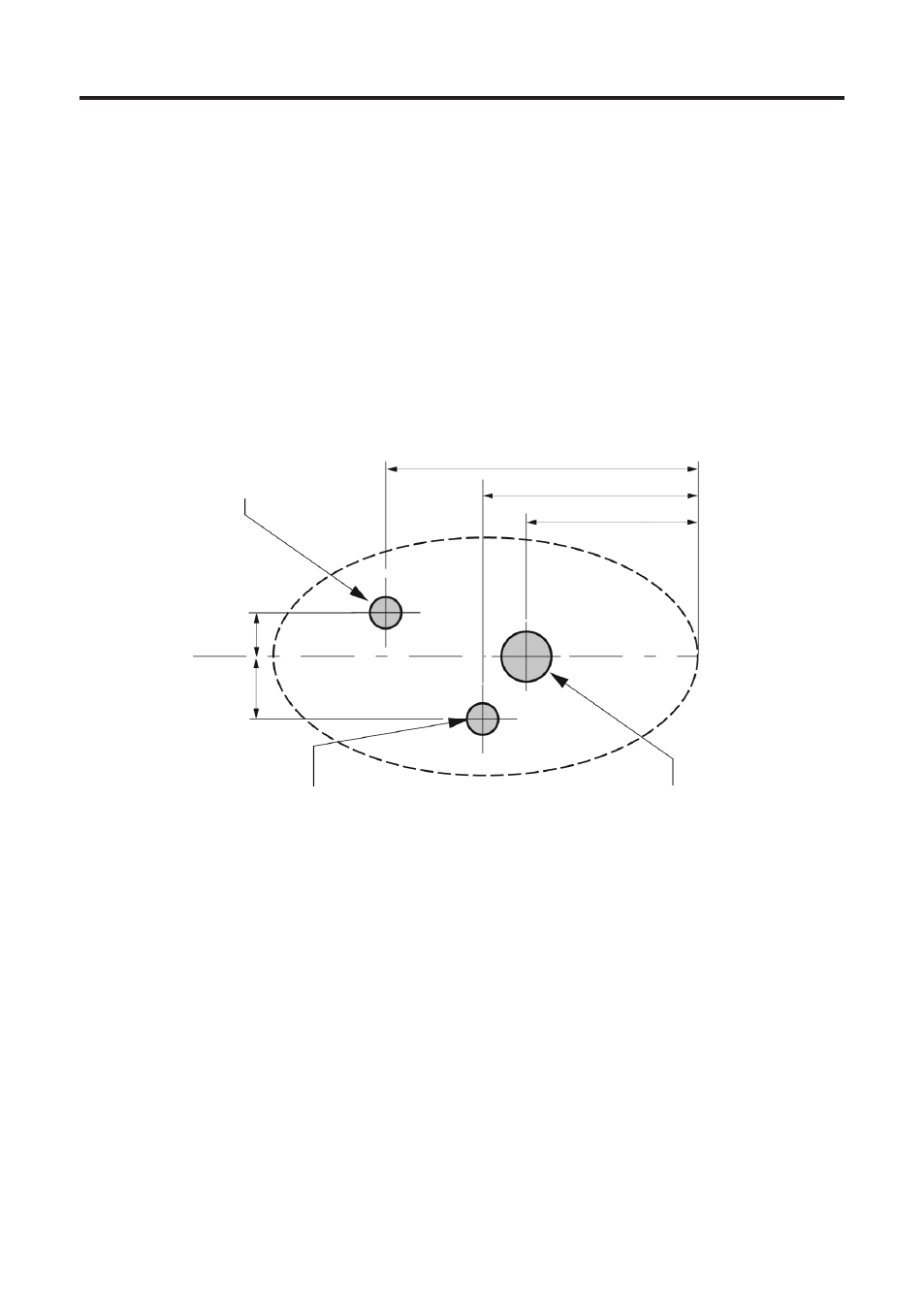

Шаблон для сверления
(Флюгерный датчик ветра)
Если кабель выходит снизу
из основания, просверлите
отверстие диаметром 8 мм
(не требуется, если кабель
выходит с тыльной стороны
основания)
43
