Глава 3: Установка
4. Поместите дисплей экраном вверх (11) на плоскую поверхность, затем
установите резиновую накладку клавиатуры (10) вокруг экрана таким образом,
чтобы контур каждой кнопки на ней совпадал с соответствующей кнопкой,
расположенной на приборе.
5. Установите уплотнительную прокладку клавиатуры (9) поверх клавиатуры таким
образом, чтобы отверстия в прокладке совпадали с кнопками клавиатуры.
6. Установите низкопрофильную рамку и уплотнительную панель на дисплей таким
образом, чтобы резиновые кнопки попали в отверстия рамки, затем соедините
вместе рамку и дисплей, прижав их друг к другу.
ВНИМАНИЕ: Используйте подходящие крепежные винты
Очень важно, чтобы для фиксации рамки на дисплее использовались винты
подходящего размера. Несоблюдение этого условия может привести к
повреждению как рамки, так и самого дисплея.
7. Соедините рамку и дисплей при помощи четырех самонарезающих винтов (12),
имеющихся в комплекте. Установите винты с тыльной стороны прибора, затянув
их ровно настолько, чтобы надежно зафиксировать рамку на дисплее. НЕ СЛЕДУЕТ
ЧРЕЗМЕРНО ЗАТЯГИВАТЬ КРЕПЕЖНЫЕ ВИНТЫ.

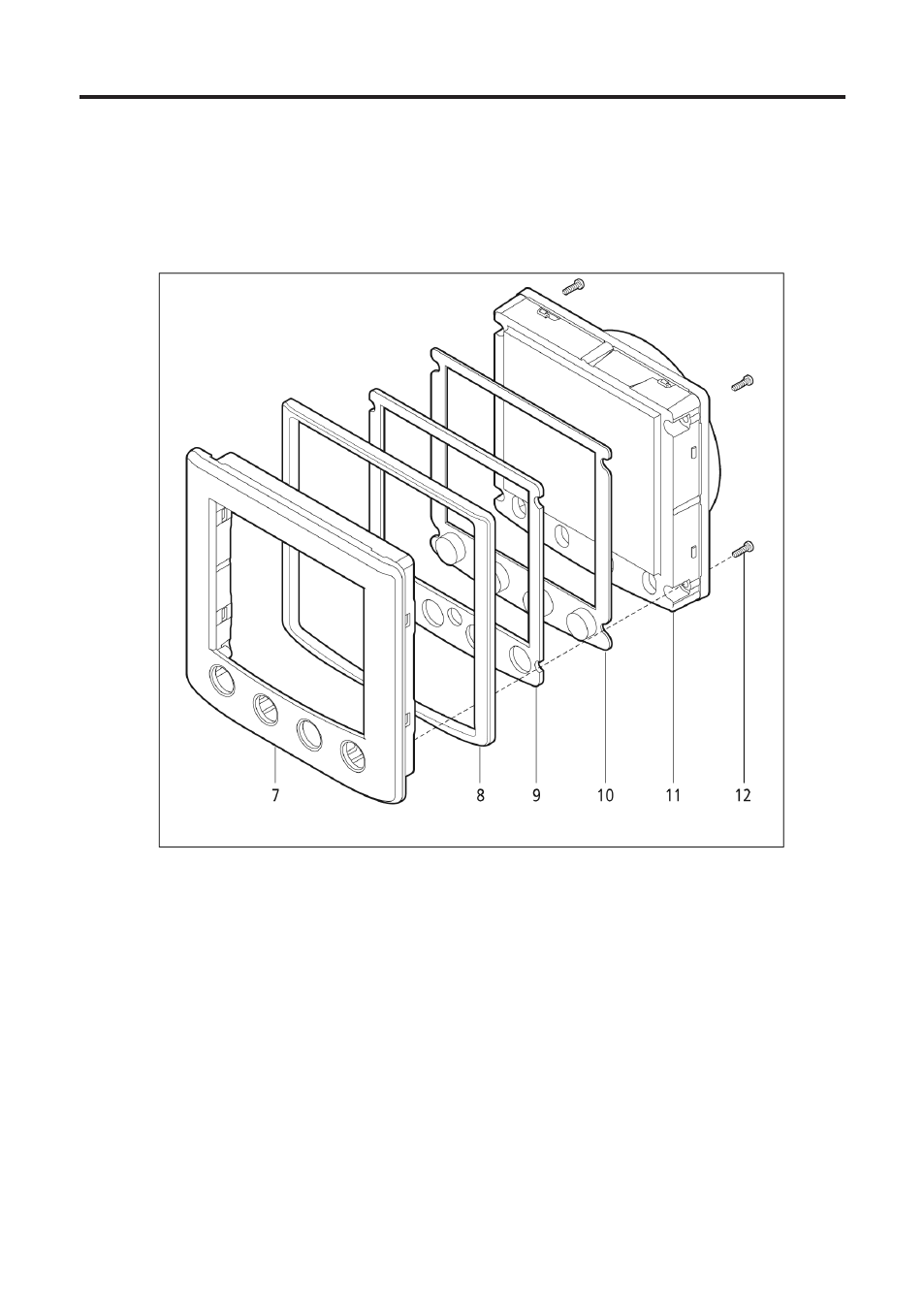

Установка низкопрофильной рамки
