23
Глава 3: Установка
От вершины мачты
Если датчик установлен на вершине мачты:
1. Удалите лепестковый вывод со свободного конца кабеля, затем пропустите
кабель внутри мачты.
• Если мачта проходит сквозь палубу, выведите кабель через
подходящее отверстие, расположенное ниже уровня палубы.
• Если мачта закреплена на палубе, проведите кабель сквозь палубу,
используя подходящий уплотнительный сальник для палубы.
2. Установите соединительный блок внутри судового помещения рядом с местом
выхода кабеля.
3. Подведите кабель к соединительному блоку. Затем, оставив достаточный
отрезок для подключения внутри блока, обрежьте кабель и подсоедините
каждый его провод к отдельным контактам внутри блока.

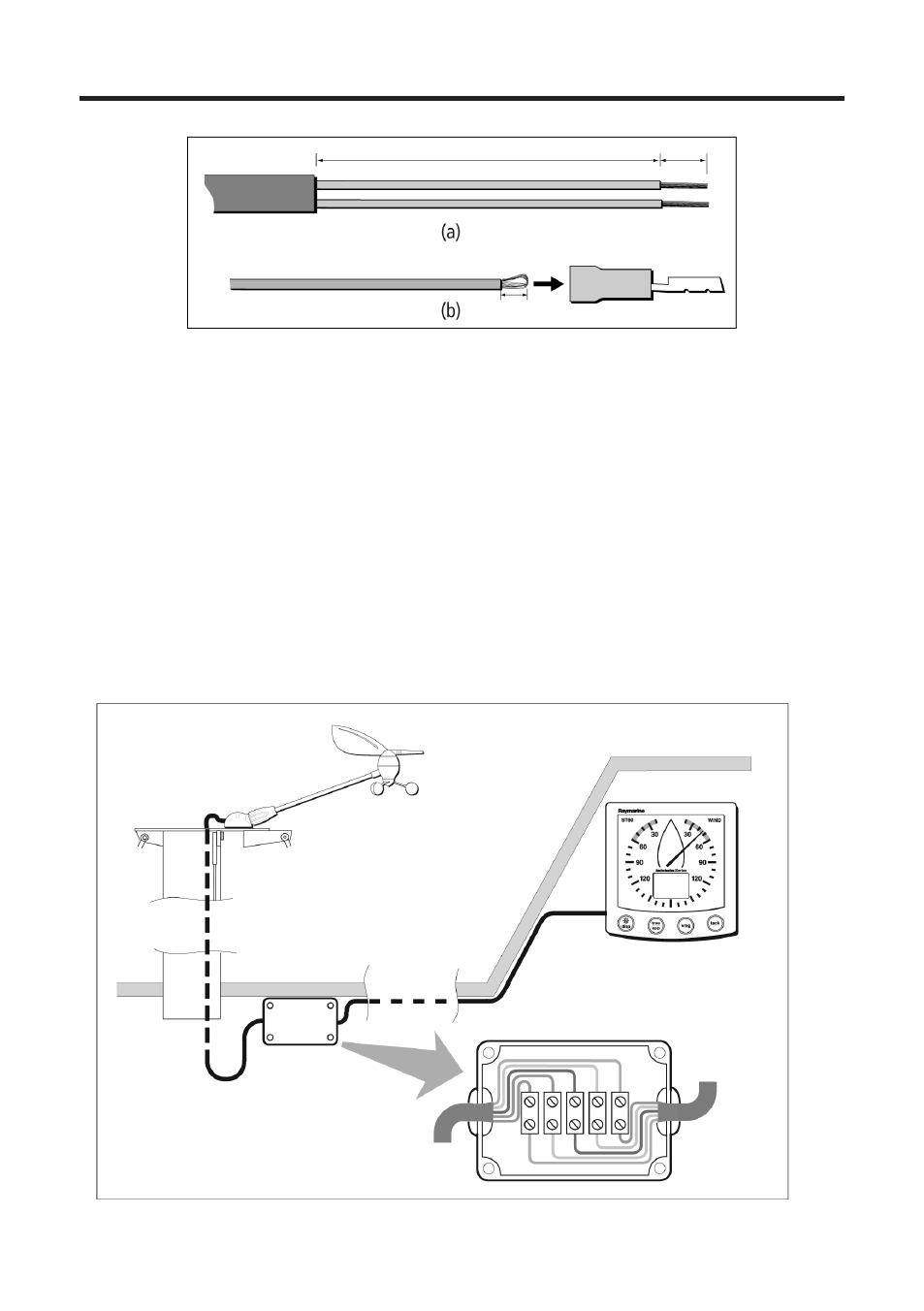

Вершина мачты
Соединительный
блок
Типовая процедура прокладки кабеля датчика
50 мм
3 мм
6 мм
