15
Глава 3: Установка
Каждый дисплей ST60+ укомплектован стандартной рамкой для поверхностного
монтажа. Также имеется дополнительная возможность заказать монтажные
комплекты для установки дисплея в приборную панель или на кронштейн.
При выборе типа установки в приборную панель в комплект также входит
низкопрофильная рамка и четыре крепежных винта.
Установка дисплея индикации
Дисплеи индикации ветра и курсового угла ветра ST60+ могут устанавливаться
одним из нижеперечисленных способов:
Установка на поверхность. Возвышение корпуса дисплея над поверхностью
составляет 24 мм (0,95 дюйма).
Установка в приборную панель. Возвышение корпуса дисплея над
поверхностью составляет 6 мм (0,25 дюйма).
Установка на кронштейн.
Также дисплей может устанавливаться за уровень приборной панели таким
образом, чтобы видны были только экран и кнопки устройства.
•
•
•
Поверхностный монтаж
При поверхностном монтаже вашего дисплея ST60+ (см. рисунок Поверхностный
монтаж):
1. Убедитесь в том, что:
Выбранное плоское, гладкое и чистое место.
Позади места установки дисплея имеется достаточное пространство для
размещения соединительных разъемов дисплея.
•
•

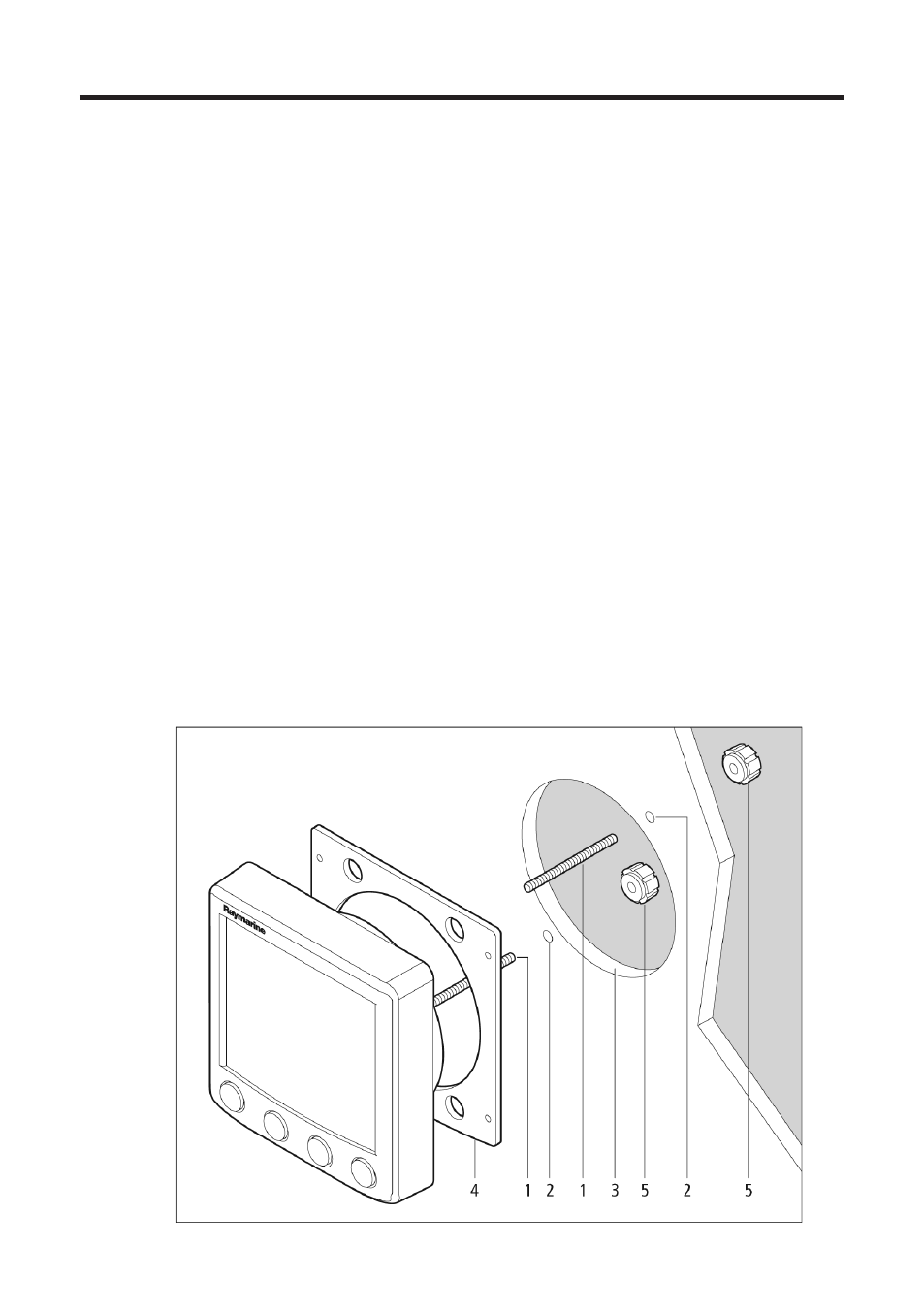

Поверхностный монтаж
