20
Руководство пользователя – Дисплей индикации ветра и курсового угла ветра ST60+

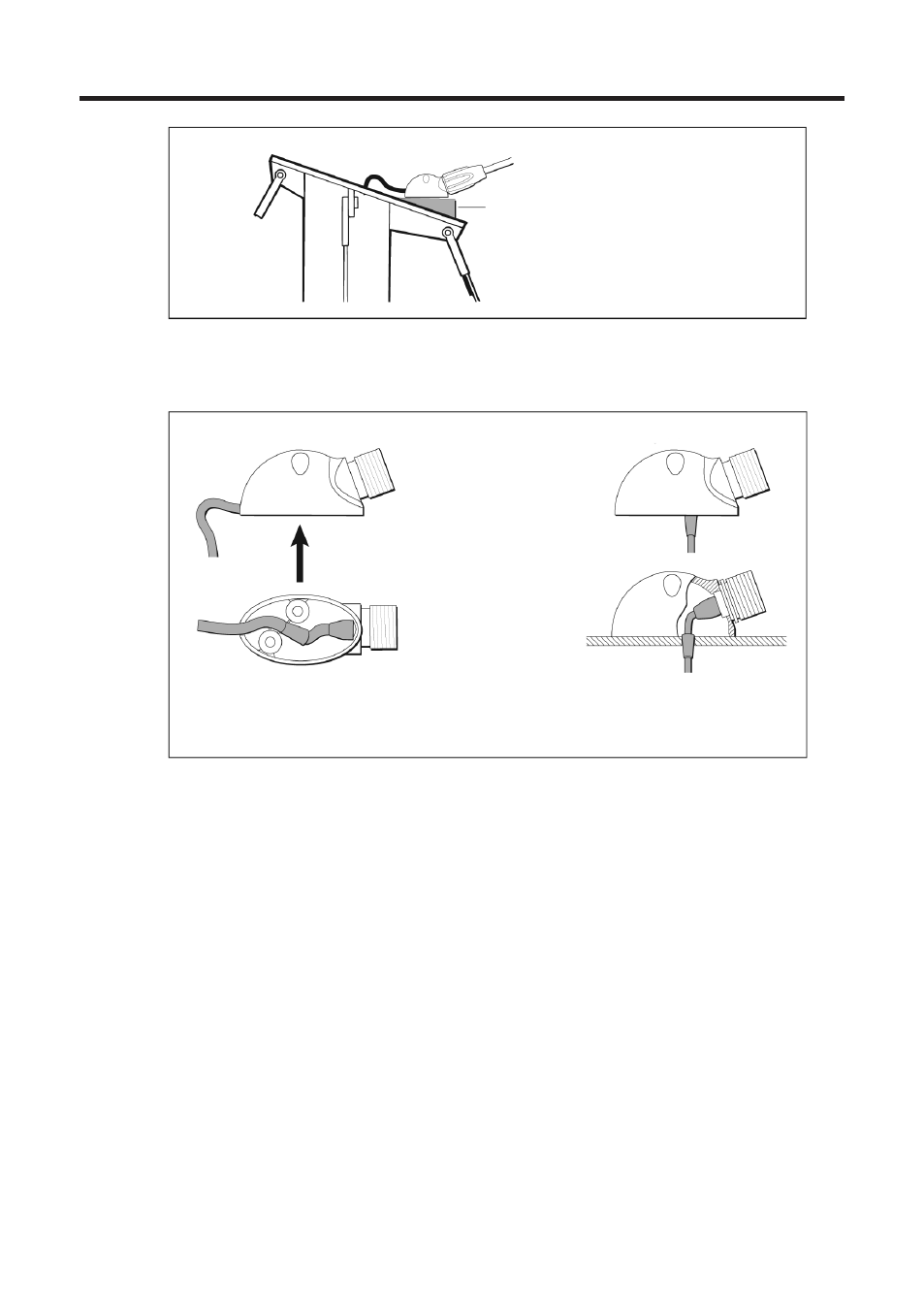

Монтажная прокладка, в случае
необходимости
Флюгерный датчик можно расположить таким образом, чтобы кабель выходил из
основания либо с тыльной его стороны (пример А), либо непосредственно из-под
него (пример В).
Вариант А
Вариант В
Поверхность для
установки
На виде в разрезе показано расположение
кабеля внутри основания
Варианты расположения кабеля датчика ветра
На виде снизу показано расположение
кабеля внутри основания
Как правило, флюгерный датчик устанавливается на вершину мачты следующим
способом:
1. Разметьте монтажную поверхность для сверления отверстий. Рекомендуемый
способ осуществления данной операции зависит от выбранного вами варианта
расположения кабеля:
• Если выбран вариант А, поместите основание датчика в нужную
позицию, расположив передним торцом вперед, и обозначьте точки для
сверления отверстий под два крепежных винта.
• Если выбран вариант В, воспользуйтесь прилагаемым с обратной
стороны данного руководства шаблоном для обозначения точек, в
которых будут сделаны отверстия под два крепежных винта и под кабель.
2. Просверлите намеченные отверстия в монтажной поверхности в соответствии с
выбранным вариантом расположения кабеля:
• Если выбран вариант А, просверлите отверстия диаметром 4 мм в
каждой отмеченной точке.
• Если выбран вариант В, просверлите отверстия диаметром 4 мм в
каждой отмеченной точке для установки крепежных винтов и отверстие
диаметром 8 мм в точке прокладки кабеля.
