19
Глава 3: Установка
6. Вкрутите оба крепежных винта (1) в резьбовые отверстия, расположенные с
тыльной стороны дисплея.
7. Установите полностью собранный дисплей с прокладкой, рамкой и крепежными
винтами в панель.
8. Установите кронштейн для приборной панели (6) на крепежные винты и
зафиксируйте собранный прибор при помощи барашковых гаек (5).
Установка на кронштейн
Крепежный кронштейн пульта управления (деталь № E25009) дает возможность
установки дисплея индикации ST60+ в местах, где другие способы монтажа
невозможны. И хотя этот способ установки является довольно удобным для
последующего использования, он подходит только для расположения прибора в
местах, защищенных от попадания воды.
Для помощи в установке вашего дисплея индикации ST60+ на кронштейн
воспользуйтесь Инструкционной картой крепежного кронштейна пульта управления.
Установка датчиков
Если вы устанавливаете дисплей индикации ST60+ с расчетом его использования в
качестве главного устройства, то потребуется также и установка датчика ветра
Примечание: Дисплей индикации курсового угла ветра ST60+ может быть использован
только в качестве репитера, следовательно, прямого соединения с датчиком ветра он не
имеет.
Установка стандартного флюгерного датчика ветра
Примечание: Не снимайте защитный колпачок с соединительного разъема на основании до
тех пор, пока все не будет подготовлено к установке штанги.
Основание флюгерного датчика должно находиться в горизонтальном положении.
При необходимости для обеспечения горизонтального положения установочной
поверхности можно воспользоваться подходящей монтажной прокладкой.

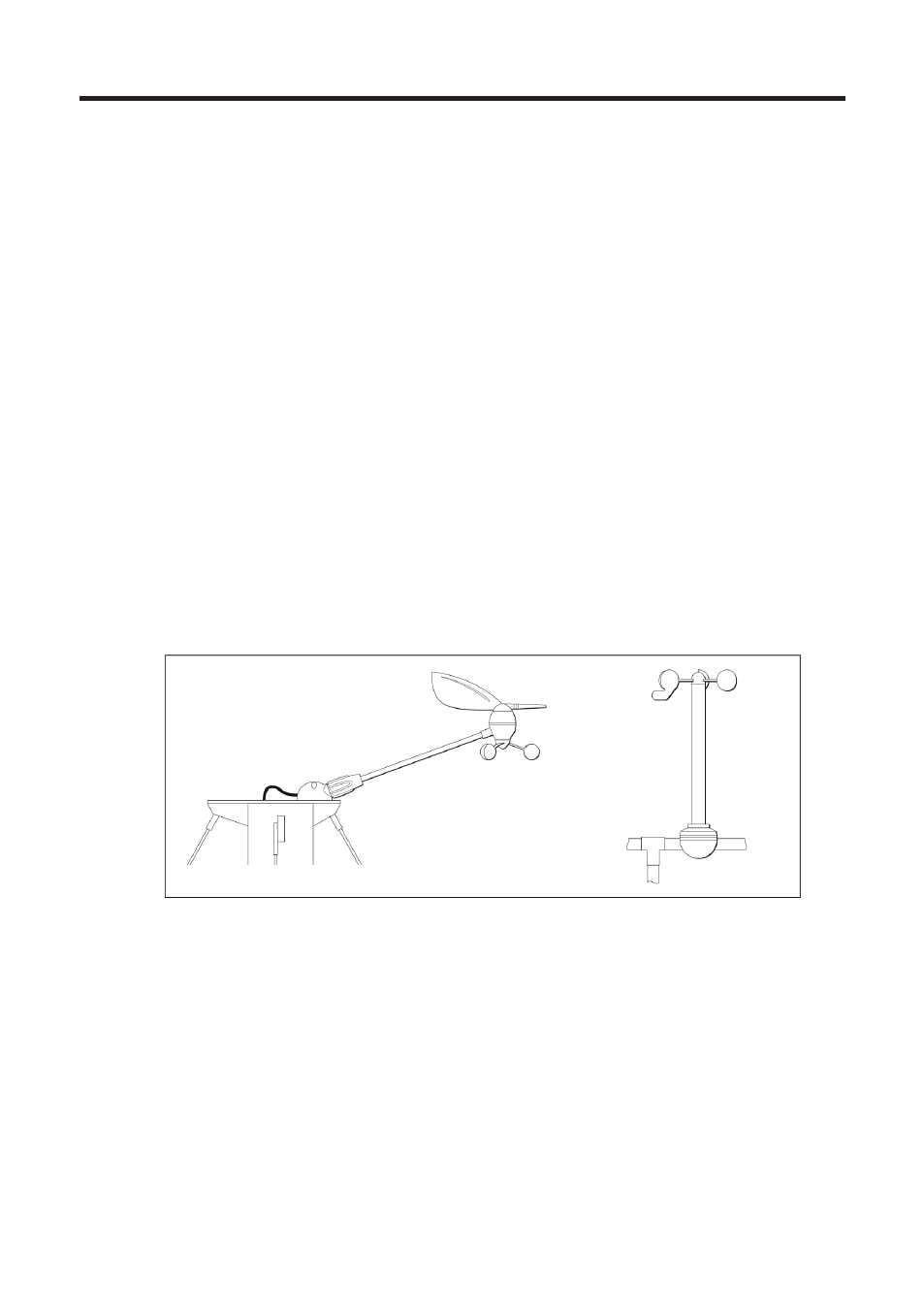

Флюгерный датчик ветра
Типовые датчики
Датчик ветра
Rotavecta
