Датчик ветра rotavecta – Инструкция по эксплуатации Raymarine ST60
Страница 33
21
Глава 3: Установка
3. В соответствии с рисунком Варианты расположения кабеля датчика ветра
расположите кабель таким способом, который предусматривает выбранный вами
вариант, затем при помощи двух самонарезающих винтов зафиксируйте основание
датчика.
4. Вставьте штангу датчика в соединительный разъем опорной базы и вручную
затяните зажимное кольцо.
Датчик ветра Rotavecta
Датчик ветра Rotavecta может быть установлен на перекладину диаметром от 23 мм до
25 мм (0,9-1 дюйм) при помощи фиксирующей скобы, идущей в комплекте с датчиком.
Для установки датчика Rotavecta:
1. Отсоедините фиксирующую скобу и убедитесь, что резьбовой штифт скобы не торчит
сверху из ее нижней части.
Диск для крепления к
перекладине
Резьбовой штифт
Крепежные винты
скобы
Распорные кольца

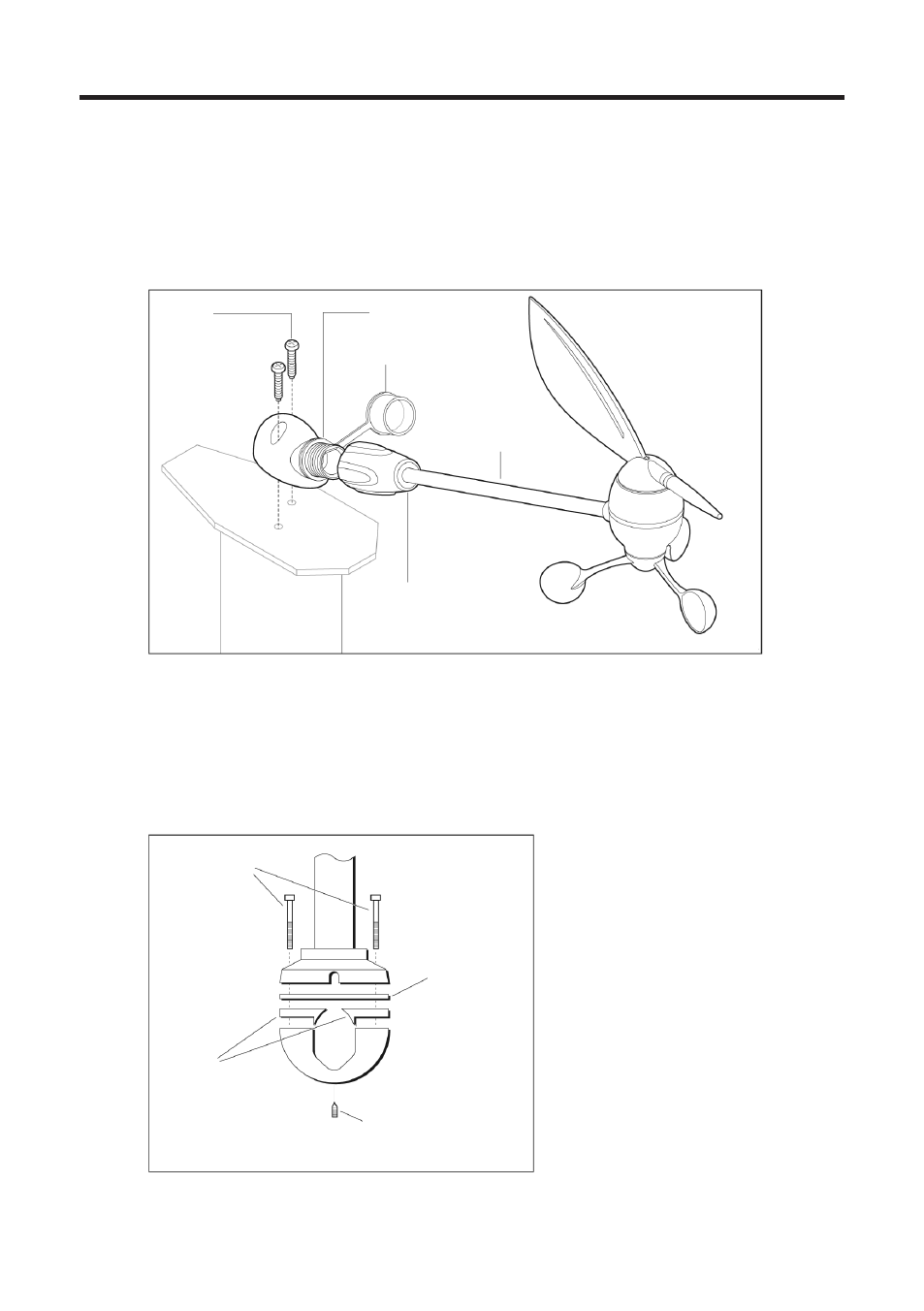

Фиксирующая скоба датчика ветра Rotavecta
Крепежные
винты
Основание
Защитный колпачок
соединительного разъема
Штанга
Зажимное кольцо
