2. Приложите монтажный шаблон (прилагается с обратной стороны данного
руководства) к выбранному месту и обозначьте центры отверстий для крепежных
винтов (1) и центр для круглого (3) выреза, в который будет посажена задняя часть
корпуса дисплея.
3. Просверлите два отверстия (2) диаметром 5 мм (0,2 дюйма) под крепежные винты.
4. Сделайте круглый вырез (3) и уберите шаблон.
5. Снимите защитный слой с самоклеющейся прокладки (4), затем приклейте
прокладку в положенное место с тыльной стороны дисплея.
6. Вкрутите оба крепежных винта в резьбовые отверстия, расположенные с тыльной
стороны дисплея.
7. Установите полностью собранный дисплей с прокладкой, рамкой и крепежными
винтами на панель. Зафиксируйте прибор барашковыми гайками (5) с обратной
стороны панели.
Установка в приборную панель
Комплект для установки в приборную панель предполагает наличие низкопрофильной
рамки, которая значительно уменьшает выступ установленного дисплея над панелью
примерно до 6 мм (0,25 дюймов).
Фиксация низкопрофильной рамки
Если вы решили установить дисплей ST60+ в панель, то сначала следует снять с
прибора стандартную рамку и заменить ее низкопрофильной рамкой:

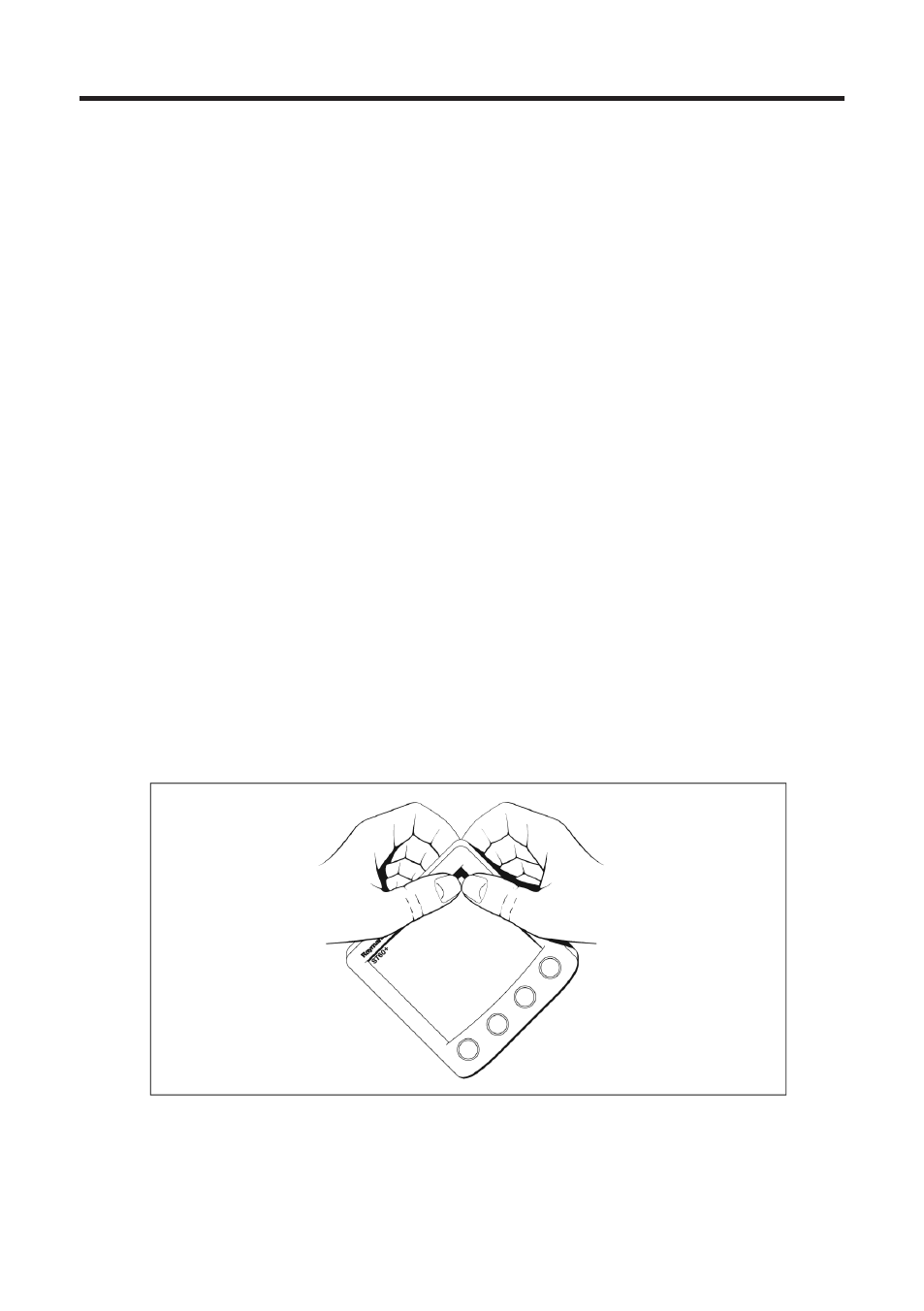

1. Держите дисплей обеими руками так, чтобы экран был повернут к вам.
2. Большими пальцами обеих рук аккуратно нажмите на верхний угол дисплея в
направлении от рамки, затем полностью снимите рамку. Сохраните резиновую
накладку клавиатуры, освободившуюся после снятия рамки.
3. В соответствии с рисунком Фиксация низкопрофильной рамки установите
уплотнительную панель (8) в соответствующий паз на тыльной стороне
низкопрофильной рамки (7).
16
Руководство пользователя – Дисплей индикации ветра и курсового угла ветра ST60+
