Автономные дисплеи индикации не подключены к сети SeaTalk, потому требуют
подключения к отдельному источнику питания на 12 В. Соединительные кабели
доступны в двух вариантах: длиной 2 и 9 метров.
Для подключения кабеля питания:
1. Убедитесь в том, что необходимый источник питания находится в выключенном
состоянии.
2. Проложите кабель питания от дисплея индикации к источнику питания
(12 В постоянного тока).
3. Если подключаемый к источнику питания конец кабеля не подготовлен должным
образом, то:
I. Обрежьте кабель по нужной длине и удалите необходимое количество
защитной оболочки.
II. Обрежьте и изолируйте желтый провод.
4. Подсоедините экран к контакту источника питания «0 В».
5. Через плавкий предохранитель на 3 А или защитный прерыватель цепи,
подсоедините красный провод к контакту «+12 В».
6. Вставьте соединительный разъем кабеля в один из разъемов SeaTalk,
расположенных на задней панели дисплея индикации.
Красный
Красный
Экран
Количество приборов
от 5 до 16
2
1
3
4
20
19
18

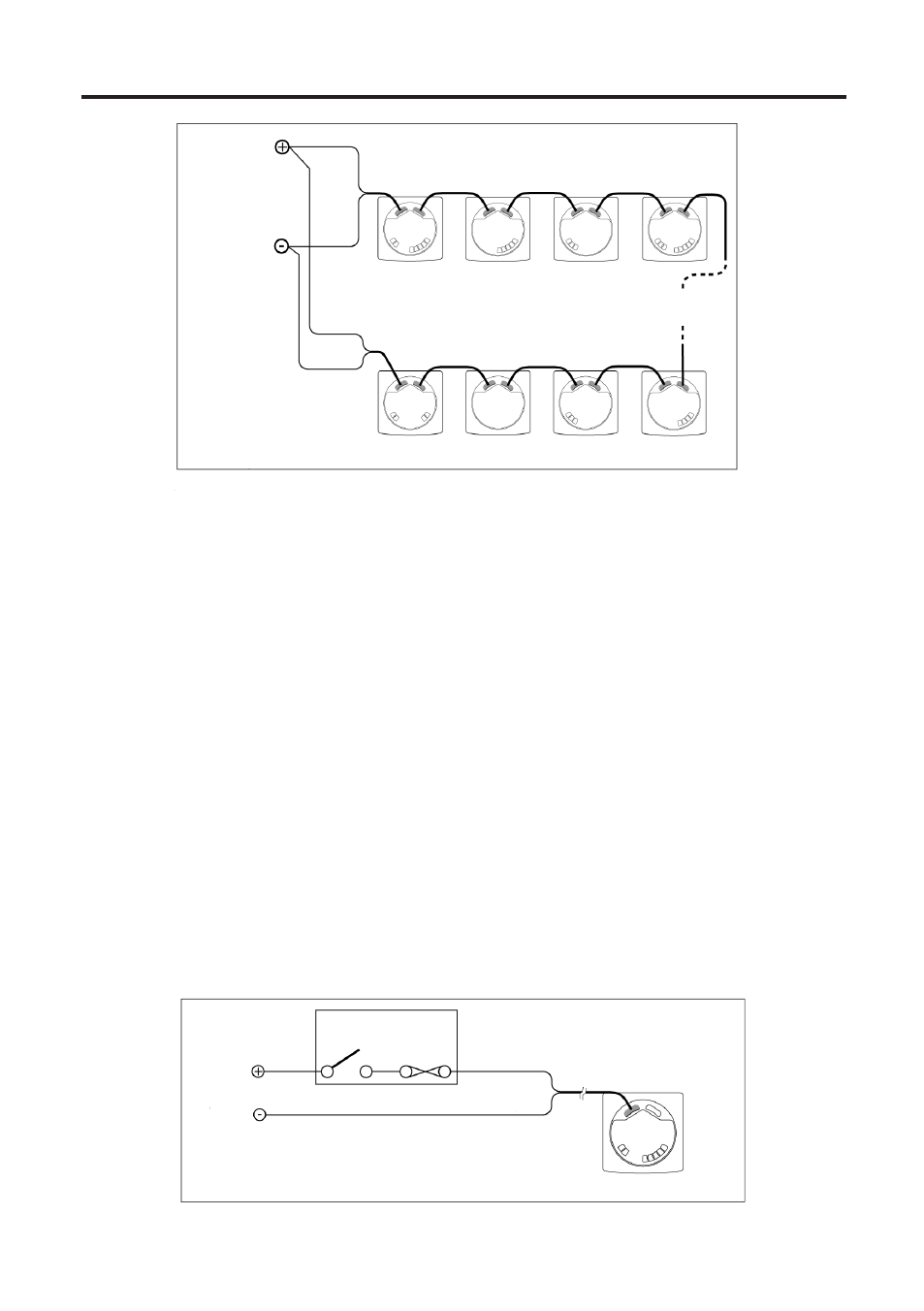

Подключение электропитания к сети SeaTalk
Питание 12 В
постоянного
тока с плавким
предохранителем
на 5 А (обычно
обеспечивается
системой автопилота)
Питание
12 В
постоянного
тока
Подключение автономного дисплея индикации к источнику питания
Защитный прерыватель
цепи на 3 А
Красный
Экран
Экран
17
