25
Глава 3: Установка
Варианты подключения электропитания
Внимание: Обеспечьте защиту источника электропитания
Убедитесь, что источник питания дисплея индикации (12 В) защищен
подходящим плавким предохранительным элементом или защитным
прерывателем цепи.
Системы SeaTalk
Убедитесь, что источник питания шины SeaTalk защищен плавким предохранительным
элементом на 5 А или прерывателем цепи.
Системы, предусматривающие большое число подключенных к шине SeaTalk
приборов, могут потребовать двухстороннего подключения к источникам питания (тип
подключения «замкнутая сеть») для обеспечения достаточного напряжения в сети.
Данное требование зависит от общей длины сетевого кабеля и общего количества
подключенных к сети приборов:
Протяженность кабеля
Количество приборов
Соединения с
источником питания
До 10 м
Не более 13
Не более 26
До 20 м
1
2
Не более 7
Не более 13
1
2
Кабель SeaTalk
Кабель SeaTalk
Экран
Желтый
Голубой
Зеленый
Красный
Голубой
Красный
Кабель от датчика ветра
Rotavecta

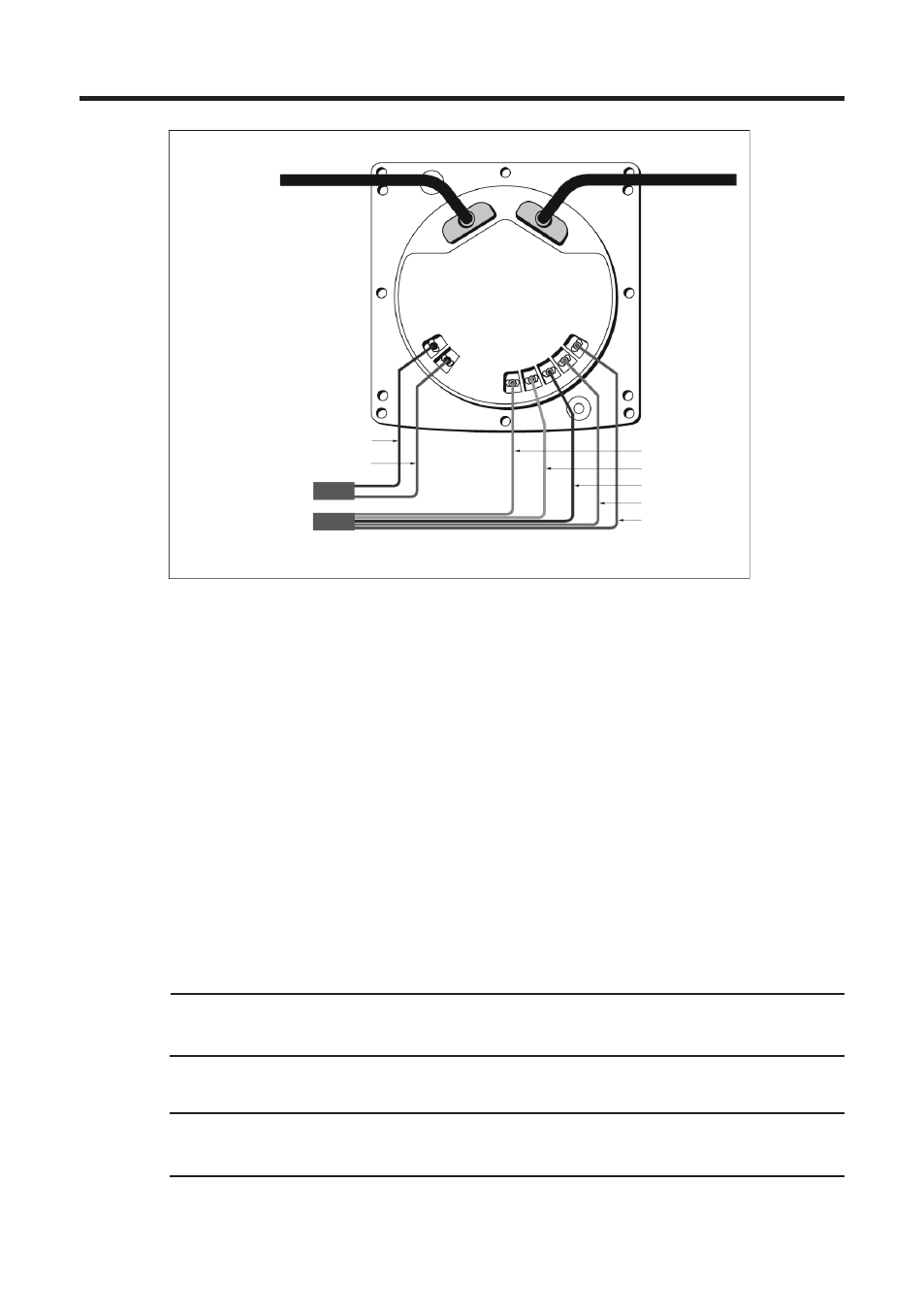

Варианты подключения к дисплею ST60+
Кабель от флюгерного
датчика ветра
