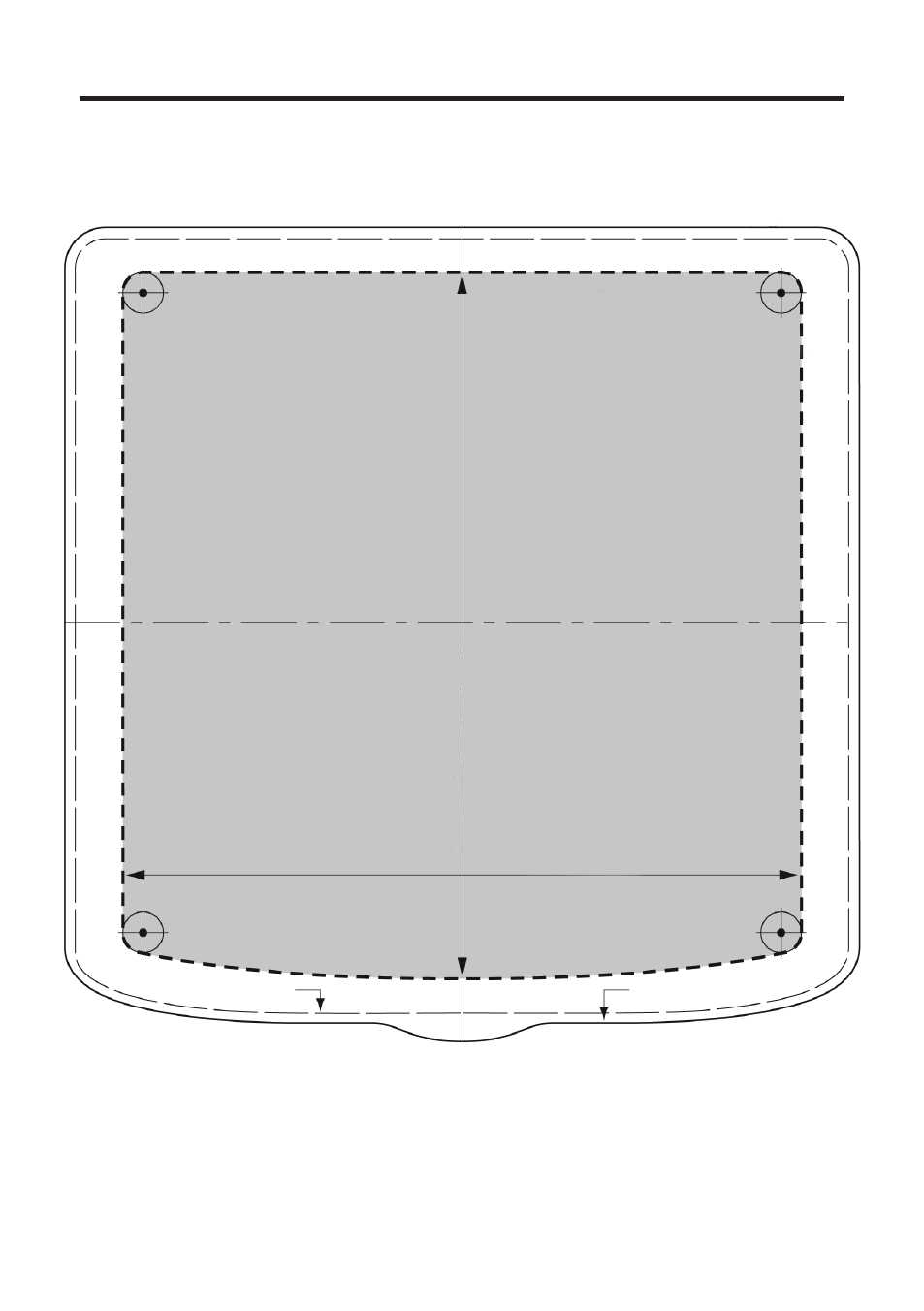

Шаблон для УСТАНОВКИ В ПРИБОРНУЮ ПАНЕЛЬ
дисплеев индикации ST60+
Шаблон для УСТАНОВКИ
В ПРИБОРНУЮ ПАНЕЛЬ
управления
ВЕРХ
Просверлить
отверстие диаметром
6,5 мм (1/4 дюйма) в
4 местах
Удалить материал только на затемненном участке
109 мм (4,3 дюйма)
113,5 мм (4,47 дюйма)
Контур дисплея
индикации
Контур солнцезащитной
крышки
41
