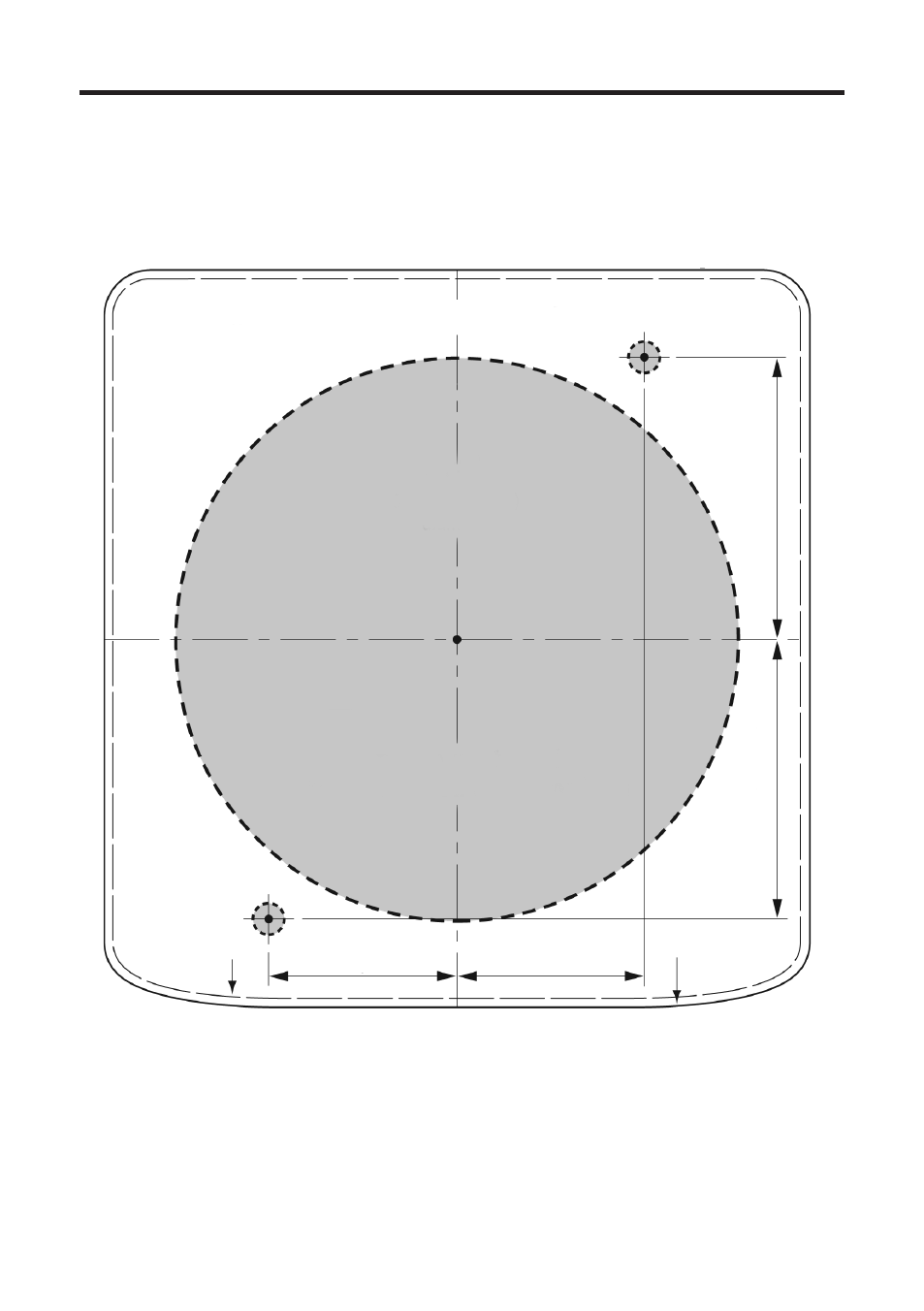

Шаблон для ПОВЕРХНОСТНОГО МОНТАЖА
дисплеев индикации ST60+
Шаблон для
ПОВЕРХНОСТНОГО
МОНТАЖА
ВЕРХ
Просверлить отверстия
диаметром 5 мм (3/16 дюйма)
в 2 местах
Вырезать отверстие
диаметром 90 мм
(3,54 дюйма)
Удалить материал только на
затемненных участках
Контур дисплея
индикации
30,1 мм (1,185 дюйма)
30,0 мм (1,18 дюйма)
Контур
солнцезащитной
крышки
45,0 мм (1,77 дюйма)
44,6 мм (1,76 дюйма)
39
