ru | Экранное меню (протокол Bosch)
Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06
Руководство по установке
Bosch Security Systems, Inc.
Параметр
Описание
Выкл.
(По умолчанию) Тестовый шаблон недоступен.
Восходящий
наклон
Тестовый шаблон появляется в аналоговых и цифровых каналах
передачи данных, позволяя проверить выход цифрового канала
передачи данных.
Рисунок ниже представляет собой горизонтальный срез всего
изображения; шаблон повторяется 19 раз на всем изображении.
При отображении на аналоговом видеомониторе и если для режима АРУ
не установлено значение по умолчанию, отображение шаблона может
отличаться от приведенного здесь.

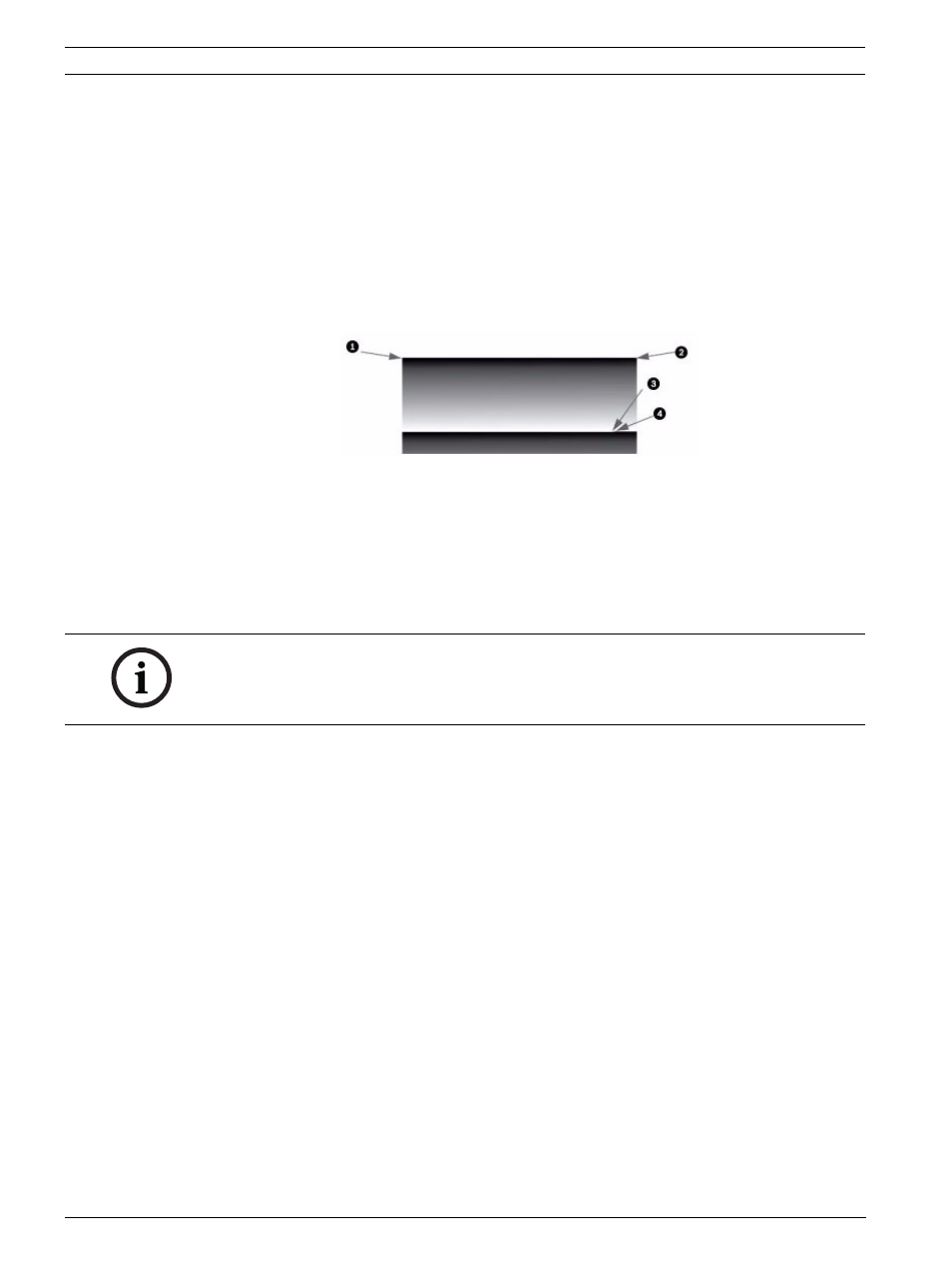

Рисунок 6.1 Срез целого изображения (320 x 256 или 640 × 512)
–
1: (0,0) = 0
–
2: (639,0) = 639
–
3: (25,408) (320 моделей)/(383,25) (640 моделей) = 16383
–
4: (25 409) (320 моделей)/(384,25) (604 моделей) = 0
Вертикальная
.
Цветные
полосы
ЗАМЕЧАНИЕ!
Перед включением тестового шаблона отключите корректировку и установите значение
«Снаружи» для режима АРУ. Этот режим не будет сохраняться по завершении цикла
электропитания.
