20
ru | Установка
Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06
Руководство по установке
Bosch Security Systems, Inc.
4
Установка
4.1
Типичные конфигурации установки
Пример 1: конфигурация с подключением протокола Bosch Biphase, которая требует MIC-
BP3 или MIC-BP4 (приобретаются отдельно).

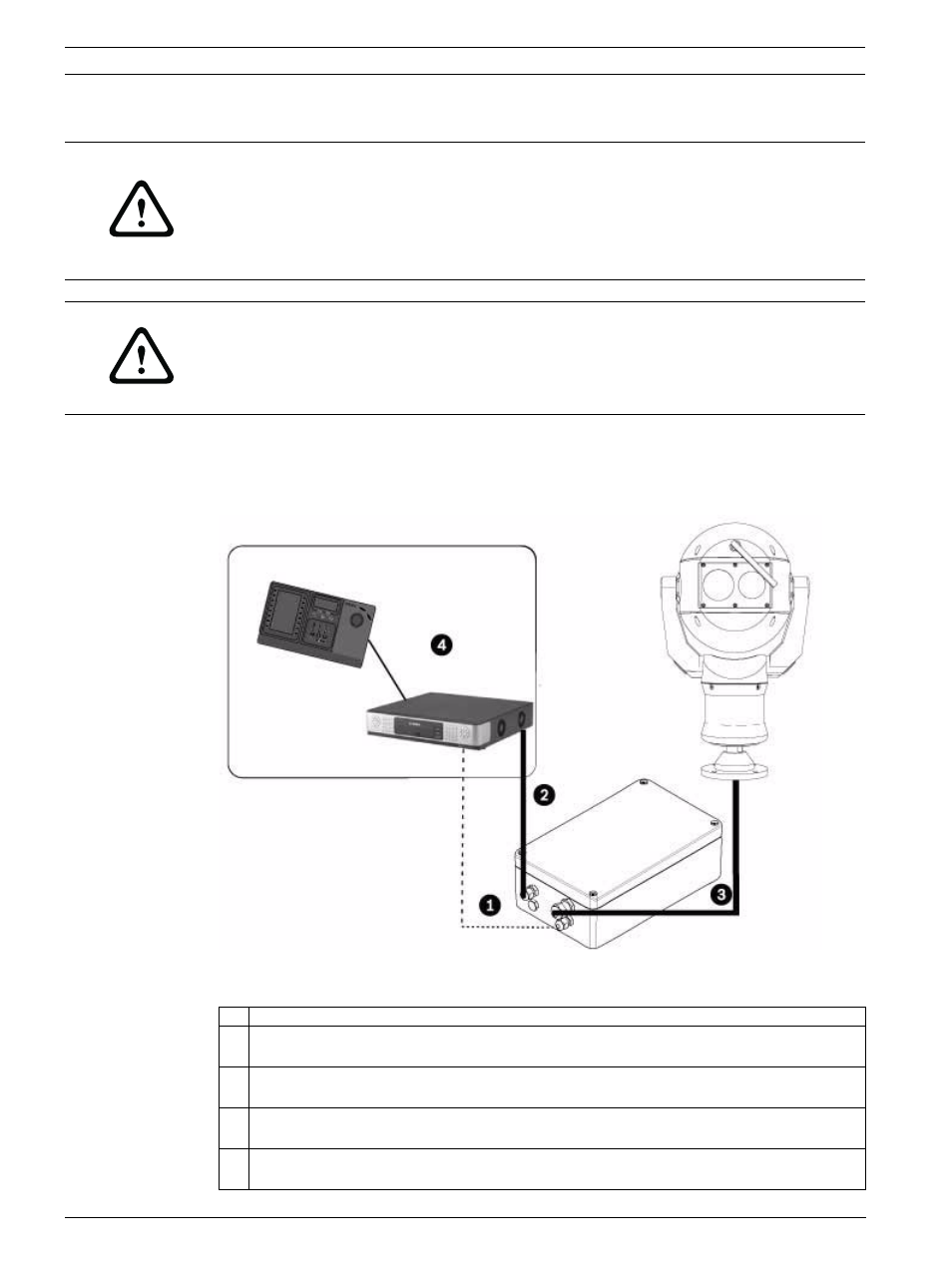

Рисунок 4.1 MIC 612 подключается к источнику питания MIC, который подсоединяется к
центральной системе управления с помощью экранированной витой пары (ЭВП) для
передачи протокола Biphase.
ВНИМАНИЕ!
Установку должны выполнять квалифицированные специалисты и в соответствии со
стандартами и требованиями ANSI/NFPA 70 (National Electrical Code
®
(NEC)), Canadian
Electrical Code, часть I (называемых также CE Code или CSA C22.1) и всеми применимыми
местными правилами. Компания Bosch Security Systems Inc. не несет ответственности за
какой-либо ущерб или убытки, понесенные в результате неправильной установки.
ВНИМАНИЕ!
Для предотвращения падения изделия во время установки используйте прочный
страховочный фал, соединяющий ось панорамирования камеры MIC и поверхность
установки. Поднимайте и перемещайте камеры MIC 612 осторожно, так как они имеют
довольно большой вес.
№ Описание
1
Соединение Biphase между источником питания MIC и центральной системой
управления
2
Видеосоединение между источником питания MIC и центральной системой
управления
3
Экранированный композитный кабель между камерой MIC и источником питания
MIC
4
Центральная система управления (с Divar 700 или аналогичным) с соответствующими
соединениями
