Тепловизионная камера MIC 612
Установка | ru
31
Bosch Security Systems, Inc.
Руководство по установке
F.01U.249.416 | 1.1 | 2012.06
18. Подсоедините экранированный композитный кабель к клеммной колодке HD3 (и при
необходимости к HD6 и HD7), следуя цветовой маркировке на рисунке ниже и
указанной на печатной плате маркировке.

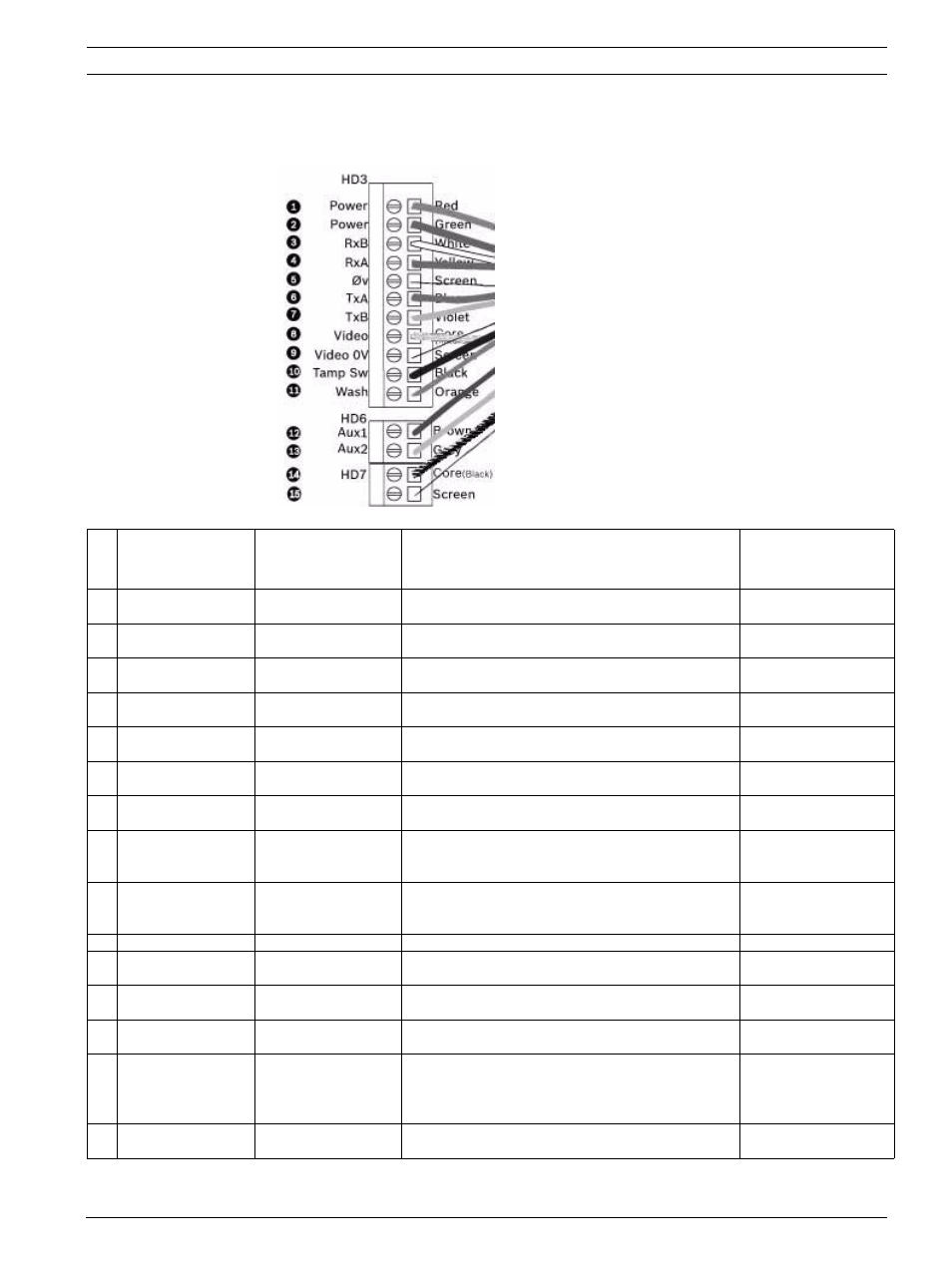

Рисунок 4.8 Частичное изображение соединений композитного кабеля
№ ID, подключение/
Клемма + Контакт
Маркировка
печатной платы,
сигнал
Описание/Функция соединения
Маркировка
печатной платы,
цвет кабеля
1
HD3-1
Питание
Источник питания низкого напряжения (вход
1) / Питание от сети переменного тока
Красный
2
HD3-2
Питание
Источник питания низкого напряжения (вход
2) / Возврат питания от сети переменного тока
Зеленый
3
HD3-3
RxB
Вход/выход телеметрии к RS-422/485 [Rx +]
Полный дуплекс RxB/Полудуплекс Tx/RxB
Белый
4
HD3-4
RxA
Вход/выход телеметрии к RS-422/485 [Rx -]
Полный дуплекс RxA/Полудуплекс Tx/RxA
Желтый
5
HD3-5
0v Заземление
[Провод стока / экран]
Экран
(черный)
6
HD3-6
TxA
Вход/выход телеметрии к RS-422/485 [Tx -]
Полный дуплекс TxA
Синий
7
HD3-7
TxB
Вход/выход телеметрии к RS-422/485 [Tx +]
Полный дуплекс TxB
Фиолетовый
8
HD3-8
Видео
Видеовыход оптической камеры
для диспетчерской (коаксиальный кабель —
BNC CN1)
Провод
9
HD3-9
Видео 0 В
Возврат видеосигнала (оптическая камера)
(заземление для диспетчерской)
(коаксиальный кабель — BNC CN1)
Экран
10
HD3-10
Tamp Sw
[Дополнительно] Датчик вскрытия корпуса
Черный
11
HD3-11
Wash
[Дополнительно] Сигнал привода
стеклоочистителя
Оранжевый
12
HD6-1
AUX1
[Дополнительно] Дополнительное соединение
(нагреватель)*
Коричневый
13
HD6-2
AUX2
[Дополнительно] Дополнительное соединение
(нагреватель)
Серый
14
HD7-1
--
Переключаемый видеовыход для
диспетчерской
(переключаемый видимый/тепловизионный
выходной видеосигнал)
Провод
(черный)
15
HD7-2
--
Заземление переключаемого видеосигнала
Экран
(черный)
